技术领域

本实用新型涉及杀青机入料斗领域，特别是一种带有长度调节功能的杀青机入料斗。

背景技术

炒茶的过程中，杀青是一个很重要的步骤，直接影响到茶叶品质。杀青主要目的是通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，防止烘干过程中变色。同时散发青臭味，促进良好香气的形成。随着现代科技的发展，炒茶也逐渐被工业化和机械化。

其中炒茶过程中的杀青就要用到杀青机。但在这之前会有一个送料的工序。就是将茶树叶送入炒茶机的一个工序。传统的送料工序就是利用传送带简单的将茶树叶送入炒茶机。然而传送带体积较大，无法直接将茶树叶送入杀青机内部，因此需要用到入料斗。为了方便杀青机进行入料，并能够满足多种不同情况下使用入料斗，设计一种带有长度调节功能的杀青机入料斗是很有必要的。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种带有长度调节功能的杀青机入料斗。

实现上述目的本实用新型的技术方案为，一种带有长度调节功能的杀青机入料斗，包括矩形安装底座,所述矩形安装底座上表面设有一对支撑框架，所述一对支撑框架上表面设有一号倾斜料斗，所述一号倾斜料斗侧表面铰链连接有二号倾斜料斗，所述矩形安装底座上表面铰链连接有一对一号支撑杆，所述一对一号支撑杆中的每个一号支撑杆上表面均加工有圆柱形凹槽，所述一对一号支撑杆中的每个一号支撑杆侧表面上端均加工有与圆柱形凹槽相连通的一号螺纹孔，所述每个圆柱形凹槽内均设有与二号倾斜料斗下表面铰链连接的二号支撑杆，所述每个一号螺纹孔内均设有与二号支撑杆相搭接的一号紧定螺栓，所述二号倾斜料斗上相对的两侧表面均加工有条形开口，所述二号倾斜料斗内搭接有三号倾斜料斗，所述三号倾斜料斗上相对的两侧表面均加工有二号螺纹孔，所述每个二号螺纹孔内均设有自条形开口伸出二号倾斜料斗的二号紧定螺栓。

所述矩形安装底座上表面四角处均开有安装孔，所述每个安装孔内均设有紧定螺钉。

所述三号倾斜料斗上端设有拉动把手。

所述一号紧定螺栓和二号紧定螺栓侧表面一端均套有防滑套圈。

所述三号倾斜料斗外壁紧贴二号倾斜料斗内壁且能够相对移动。

利用本实用新型的技术方案制作的一种带有长度调节功能的杀青机入料斗，本装置能够方便杀青机进行入料，并且在不同环境中能够调节装置的长度，来适应不同条件进行使用。

附图说明

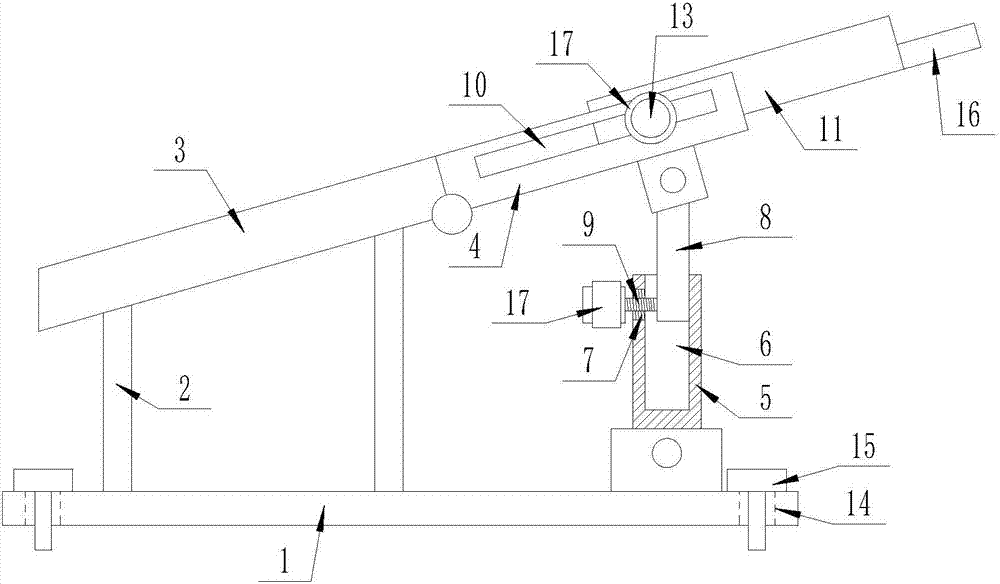

图1是本实用新型所述一种带有长度调节功能的杀青机入料斗的结构示意图；

图2是本实用新型所述一种带有长度调节功能的杀青机入料斗的三号倾斜料斗俯视图；

图中，1、矩形安装底座；2、支撑框架；3、一号倾斜料斗；4、二号倾斜料斗；5、一号支撑杆；6、圆柱形凹槽；7、一号螺纹孔；8、二号支撑杆；9、一号紧定螺栓；10、条形开口；11、三号倾斜料斗；12、二号螺纹孔；13、二号紧定螺栓；14、安装孔；15、紧定螺钉；16、拉动把手；17、防滑套圈。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种带有长度调节功能的杀青机入料斗，包括矩形安装底座1,所述矩形安装底座1上表面设有一对支撑框架2，所述一对支撑框架2上表面设有一号倾斜料斗3，所述一号倾斜料斗3侧表面铰链连接有二号倾斜料斗4，所述矩形安装底座1上表面铰链连接有一对一号支撑杆5，所述一对一号支撑杆5中的每个一号支撑杆5上表面均加工有圆柱形凹槽6，所述一对一号支撑杆5中的每个一号支撑杆5侧表面上端均加工有与圆柱形凹槽6相连通的一号螺纹孔7，所述每个圆柱形凹槽6内均设有与二号倾斜料斗4下表面铰链连接的二号支撑杆8，所述每个一号螺纹孔7内均设有与二号支撑杆8相搭接的一号紧定螺栓9，所述二号倾斜料斗4上相对的两侧表面均加工有条形开口10，所述二号倾斜料斗4内搭接有三号倾斜料斗11，所述三号倾斜料斗11上相对的两侧表面均加工有二号螺纹孔12，所述每个二号螺纹孔12内均设有自条形开口10伸出二号倾斜料斗4的二号紧定螺栓13；所述矩形安装底座1上表面四角处均开有安装孔14，所述每个安装孔14内均设有紧定螺钉15；所述三号倾斜料斗11上端设有拉动把手16；所述一号紧定螺栓9和二号紧定螺栓13侧表面一端均套有防滑套圈17；所述三号倾斜料斗11外壁紧贴二号倾斜料斗4内壁且能够相对移动。

本实施方案的特点为，在使用该装置的过程中，首先拧动一号螺纹孔7内的一号紧定螺栓9，调整抵住二号支撑杆8的松紧，再调节二号支撑杆8的露出一号支撑杆5上的圆柱形凹槽6的长度。继而调整二号倾斜料斗4的倾斜角度。随后需要调节长度的时候，首先拧动二号紧定螺栓13调整松紧，随后通过拉动把手16拉动三号倾斜料斗11，使其在二号倾斜料斗4内滑动来调整长度，与此同时二号紧定螺栓13也在条形开口10内滑动。随后再利用二号紧定螺栓13对三号倾斜料斗11进行固定，随后在进行入料的时候茶树叶将顺着三号倾斜料斗11、二号倾斜料斗4和一号倾斜料斗3落入杀青机内，本装置能够方便杀青机进行入料，并且在不同环境中能够调节装置的长度，来适应不同条件进行使用。

在本实施方案中，首先整个装置利用矩形安装底座1上的安装孔14和紧定螺钉15进行固定。在使用该装置的过程中，首先拧动一号螺纹孔7内设有防滑套圈17的一号紧定螺栓9，调整抵住二号支撑杆8的松紧，再调节二号支撑杆8的露出一号支撑杆5上的圆柱形凹槽6的长度。继而调整二号倾斜料斗4的倾斜角度。随后需要调节长度的时候，首先拧动设有防滑套圈17的二号紧定螺栓13调整松紧，随后通过拉动把手16拉动三号倾斜料斗11，使其在二号倾斜料斗4内滑动来调整长度，与此同时二号紧定螺栓13也在条形开口10内滑动。随后再利用二号紧定螺栓13对三号倾斜料斗11进行固定，随后在进行入料的时候茶树叶将顺着三号倾斜料斗11、二号倾斜料斗4和一号倾斜料斗3落入杀青机内。其中支撑框架2起到支撑一号倾斜料斗3的作用。其中防滑套圈17起到防滑的作用。

实施例2：支撑框架2替换成支撑立板同样能达到支撑一号倾斜料斗3的作用，其它结构与实施例1相同。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
