技术领域

本实用新型涉及炒茶机出料领域，特别是一种能够进行初步筛分的炒茶机出料装置。

背景技术

炒茶机是指加工茶叶所用的机械设备。炒茶分生锅、二青锅、熟锅，三锅相连，序贯操作。而炒茶机即按照这个炒茶方法，再运用现代的机械手段来加工茶叶。

现在的炒茶机在炒茶结束后，会直接将成茶倾倒在竹筐内，随后再进行挑选除杂。然而这样以来将会耗费很多时间，且成茶中混杂的碎渣不易挑出，影响效率。为了能够充足利用机械化炒茶的便利，在刚刚出料时就能对成茶进行初步筛分除杂，将会给人们带来极大方便。对此设计一种能够进行初步筛分的炒茶机出料装置是很有必要的。

实用新型内容

本实用新型的目的是为了解决上述问题，设计了一种能够进行初步筛分的炒茶机出料装置。

实现上述目的本实用新型的技术方案为，一种能够进行初步筛分的炒茶机出料装置，包括矩形基座,所述矩形基座上表面设有支撑框架，所述支撑框架上表面设有矩形承接箱体，所述矩形承接箱体后表面上端开有一号矩形开口，所述矩形承接箱体一侧表面中心处开有一号圆形开口，所述一号圆形开口内嵌装有转动轴承，所述矩形承接箱体一侧表面上设有矩形防护箱体，所述矩形防护箱体内设有旋转端为水平的步进电机，所述步进电机的旋转端上设有减速机，所述减速机的输出端上设有与转动轴承相搭接且伸入矩形承接箱体内的水平转动杆，所述水平转动杆上设有矩形承接框架，所述矩形承接框架内嵌装有一号筛网板，所述矩形承接箱体下表面且位于矩形承接框架下方开有二号矩形开口，所述二号矩形开口内嵌装有二号筛网板，所述矩形承接箱体前表面下端开有三号矩形开口，所述矩形承接箱体前表面下端设有与三号矩形开口相搭接的倾斜出料口，所述矩形承接箱体前表面上端设有与一号矩形开口相匹配的倾斜承接斗。

所述矩形防护箱体侧表面设有控制器、步进电机驱动器和市电接口，所述市电接口的输出端通过导线与控制器的输入端进行连接，所述控制器的输出端通过导线分别与步进电机和步进电机驱动器的输入端进行连接。

所述矩形基座上表面且位于二号矩形开口下方设有废料承接盒。

所述矩形承接箱体下表面为20°倾斜底面。

所述控制器的型号为MAM-200，所述步进电机驱动器的型号为F3522。

利用本实用新型的技术方案制作的一种能够进行初步筛分的炒茶机出料装置，本装置在能够辅助炒茶机进行出料的同时，还能对成茶进行初步的筛分碎渣，为后续工作带来极大便利。

附图说明

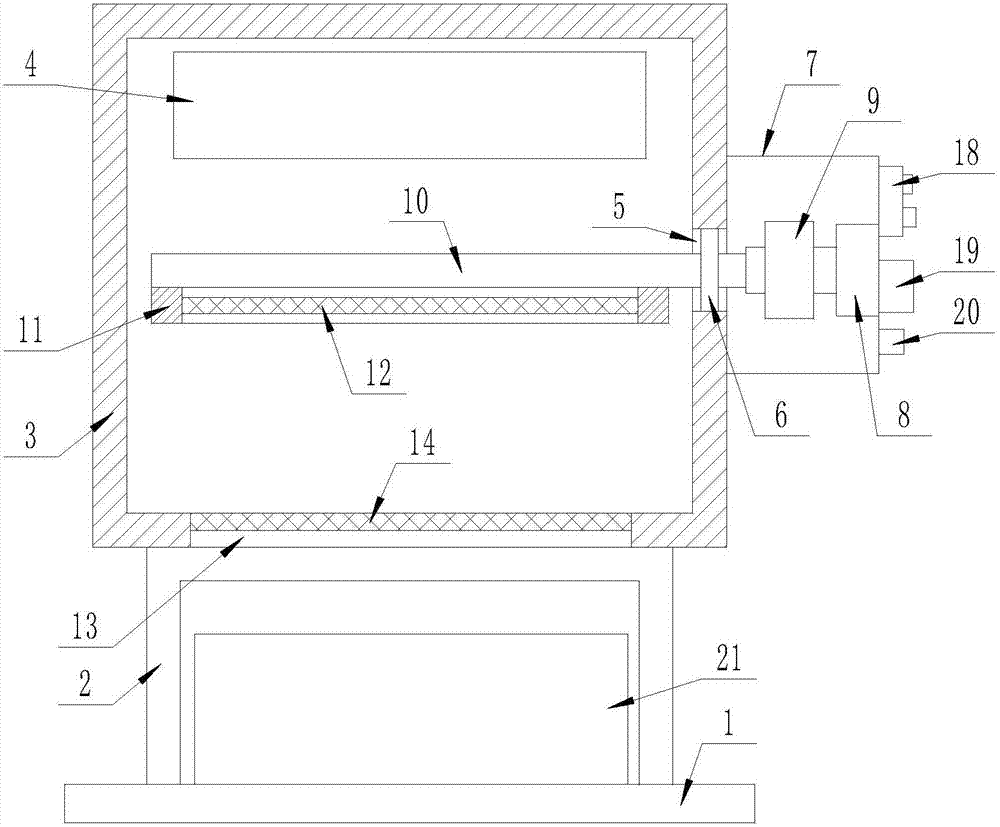

图1是本实用新型所述一种能够进行初步筛分的炒茶机出料装置的结构示意图；

图2是本实用新型所述一种能够进行初步筛分的炒茶机出料装置的侧视剖面图；

图中，1、矩形基座；2、支撑框架；3、矩形承接箱体；4、一号矩形开口；5、一号圆形开口；6、转动轴承；7、矩形防护箱体；8、步进电机；9、减速机；10、水平转动杆；11、矩形承接框架；12、一号筛网板；13、二号矩形开口；14、二号筛网板；15、三号矩形开口；16、倾斜出料口；17、倾斜承接斗；18、控制器；19、步进电机驱动器；20、市电接口；21、废料承接盒。

具体实施方式

下面结合附图对本实用新型进行具体描述，如图1-2所示，一种能够进行初步筛分的炒茶机出料装置，包括矩形基座1,所述矩形基座1上表面设有支撑框架2，所述支撑框架2上表面设有矩形承接箱体3，所述矩形承接箱体3后表面上端开有一号矩形开口4，所述矩形承接箱体3一侧表面中心处开有一号圆形开口5，所述一号圆形开口5内嵌装有转动轴承6，所述矩形承接箱体3一侧表面上设有矩形防护箱体7，所述矩形防护箱体7内设有旋转端为水平的步进电机8，所述步进电机8的旋转端上设有减速机9，所述减速机9的输出端上设有与转动轴承6相搭接且伸入矩形承接箱体3内的水平转动杆10，所述水平转动杆10上设有矩形承接框架11，所述矩形承接框架11内嵌装有一号筛网板12，所述矩形承接箱体3下表面且位于矩形承接框架11下方开有二号矩形开口13，所述二号矩形开口13内嵌装有二号筛网板14，所述矩形承接箱体3前表面下端开有三号矩形开口15，所述矩形承接箱体3前表面下端设有与三号矩形开口15相搭接的倾斜出料口16，所述矩形承接箱体3前表面上端设有与一号矩形开口4相匹配的倾斜承接斗17；所述矩形防护箱体7侧表面设有控制器18、步进电机驱动器19和市电接口20，所述市电接口20的输出端通过导线与控制器18的输入端进行连接，所述控制器18的输出端通过导线分别与步进电机8和步进电机驱动器19的输入端进行连接；所述矩形基座1上表面且位于二号矩形开口13下方设有废料承接盒21；所述矩形承接箱体3下表面为20°倾斜底面；所述控制器18的型号为MAM-200，所述步进电机驱动器19的型号为F3522。

本实施方案的特点为，首先成茶将顺着倾斜承接斗17自一号矩形开口4进入矩形承接箱体3内，并落到矩形承接框架11内的一号筛网板12上，并在掉落之后成茶内的碎渣透过一号筛网板12和二号矩形开口13内的二号筛网板14落入废料承接盒21内，与此同时，矩形防护箱体7内的步进电机8启动并带动减速机9做差速转动，来带动水平转动杆10进行缓慢转动，继而带动矩形承接框架11内的一号筛网板12进行翻转，使刚落到矩形承接框架11内的一号筛网板12上的成茶再次被抛到二号矩形开口13内的二号筛网板14上，并使碎渣透过二号筛网板14落入废料承接盒21内。随后顺着矩形承接箱体3内20°的倾斜底面自三号矩形开口15顺着倾斜出料口16滑出进行收集。其中支撑框架2起到支撑矩形承接箱体3的作用，本装置在能够辅助炒茶机进行出料的同时，还能对成茶进行初步的筛分碎渣，为后续工作带来极大便利。

在本实施方案中，首先通过市电接口20接通电源，其中市电接口20的输出端通过导线与型号为MAM-200的控制器18的输入端进行连接，型号为MAM-200的控制器18的输出端通过导线分别与步进电机8和型号为F3522的步进电机驱动器19的输入端进行连接。本领域人员通过控制器编程后，完全可控制各个电器件的工作顺序，具体工作原理如下：首先成茶将顺着倾斜承接斗17自一号矩形开口4进入矩形承接箱体3内，并落到矩形承接框架11内的一号筛网板12上，并在掉落之后成茶内的碎渣透过一号筛网板12和二号矩形开口13内的二号筛网板14落入废料承接盒21内，与此同时，矩形防护箱体7内的步进电机8启动并带动减速机9做差速转动，来带动水平转动杆10进行缓慢转动，继而带动矩形承接框架11内的一号筛网板12进行翻转，使刚落到矩形承接框架11内的一号筛网板12上的成茶再次被抛到二号矩形开口13内的二号筛网板14上，并使碎渣透过二号筛网板14落入废料承接盒21内。随后顺着矩形承接箱体3内20°的倾斜底面自三号矩形开口15顺着倾斜出料口16滑出进行收集。其中支撑框架2起到支撑矩形承接箱体3的作用。

上述技术方案仅体现了本实用新型技术方案的优选技术方案，本技术领域的技术人员对其中某些部分所可能做出的一些变动均体现了本实用新型的原理，属于本实用新型的保护范围之内。
