技术领域

本实用新型涉及陶瓷外壁加工技术领域，具体是一种陶瓷外壁加工用固定装置。

背景技术

凡是用陶土和瓷土这两种不同性质的粘土为原料，经过配料、成型、干燥、焙烧等工艺流程制成的器物都可以叫陶瓷。

陶瓷属于易碎品，现有的陶瓷加工固定装置，在加工固定时，容易出现受力不均匀或受力过大导致陶瓷破损的现象，因此，针对这一现状，迫切需要开发一种陶瓷外壁加工用固定装置，以克服当前实际应用中的不足。

实用新型内容

本实用新型的目的在于提供一种陶瓷外壁加工用固定装置，改善现有技术的不足，其能够对陶瓷容器进行固定加工，并且在陶瓷固定时，使其受力均匀，避免损坏陶瓷，该结构设计合理，实用性强。

本实用新型的实施例是这样实现的：

一种陶瓷外壁加工用固定装置，包括：固定板，所述固定板顶端固定安装有电机，所述电机底部活动连接有转动轴，所述转动轴表面固定安装有气泵，所述气泵下方固定安装有顶板，所述顶板顶端贯穿连接有导气管，所述导气管一端与气泵连接，所述顶板下方固定设有底板，所述底板和顶板之间密封连接有橡胶套所述橡胶套内部固定安装有气压传感器。

优选的，所述气泵通过导线与外界电源电性连接。

优选的，所述气压传感器与气泵通过导线电性连接。

优选的，所述橡胶套为球形。

优选的，所述电机通过导线与外界电源电性连接。

本实用新型提供了一种陶瓷外壁加工用固定装置，具有以下有益效果：

本实用新型提供了一种陶瓷外壁加工用固定装置，通过设置气泵、底板、顶板和橡胶套，对陶瓷进行固定时，启动气泵，使其向橡胶套内部充气，充气使橡胶套鼓起，橡胶套顶住陶瓷内壁进行固定，同时，橡胶套内部达到一定压力时，气压传感器使气泵停止工作，避免气压过大，导致陶瓷破损，另外，通过启动电机，通过转动轴带动陶瓷进行转动，可提高加工效率。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

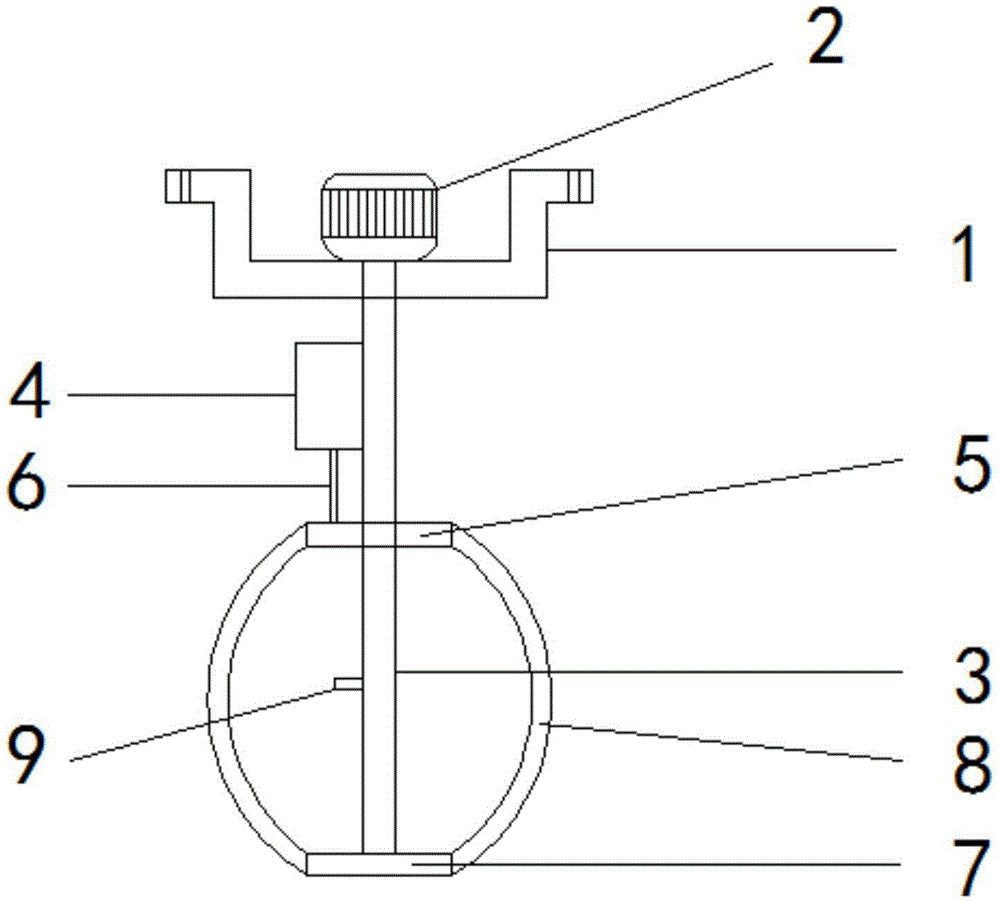

图1为本实用新型的整体结构示意图。

图中：1-安装板；2-电机；3-转动轴；4-气泵；5-顶板；6-导气管；7-底板；8-橡胶套；9-气压传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例：

请参阅图1，本实用新型实施例中，一种陶瓷外壁加工用固定装置，包括：固定板1，固定板1顶端固定安装有电机2，电机2底部活动连接有转动轴3，转动轴3表面固定安装有气泵4，气泵4下方固定安装有顶板5，顶板5顶端贯穿连接有导气管6，导气管6一端与气泵4连接，顶板5下方固定设有底板7，底板7和顶板5之间密封连接有橡胶套8橡胶套8内部固定安装有气压传感器9。

其中，气泵4通过导线与外界电源电性连接，当转动轴3插入陶瓷内部时，启动气泵4，向顶板5和底板7之间的橡胶套8内充气，使橡胶套8顶住陶瓷内壁，即可对陶瓷进行固定。

其中，气压传感器9与气泵4通过导线电性连接，当气泵向橡胶套中充气时，到达一定气压，气压传感器9驱动气泵4停止工作，可避免气压过大导致陶瓷损坏。

其中，橡胶套8为球形，可增加橡胶套8与陶瓷内壁的接触面积，使陶瓷受力均匀。

其中，电机通过导线与外界电源电性连接，将陶瓷固定后，启动电机2使陶瓷匀速转动加工，可提高加工效率。

工作原理，首先，将安装板悬挂安装于固定位置，将转动轴3底部插入需要加工的陶瓷容器内，然后启动气泵4，气体通过导气管6进入底板7和顶板5之间的橡胶套8内，橡胶套8向四周扩张直至与陶瓷内壁紧密接触，当橡胶套8内气压达到一定值时，气压传感器9驱动气泵4停止工作，避免气压过大导致陶瓷损坏，最后，启动电机2，使陶瓷匀速旋转，大大提高了工作效率。
