技术领域

本实用新型涉及计数装置技术领域，尤其涉及一种轴承生产计数装置。

背景技术

轴承是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度。

目前的轴承在生产过程中通过输送带感应计数器进行计数，但是目前的输送带感应计数器不便于拆装，不方便对其进行检修。

实用新型内容

本实用新型的目的是为了解决现有技术中存在轴承在生产过程中通过输送带感应计数器进行计数，但是目前的输送带感应计数器不便于拆装，不方便对其进行检修缺点，而提出的一种轴承生产计数装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种轴承生产计数装置，包括两个支撑板，两个支撑板的顶部焊接有同一个顶板，一个支撑板上固定连接有驱动电机，另一个支撑板上转动安装有转轴，驱动电机输出轴的外侧和转轴的外侧均固定套设有带轮，两个带轮上传动连接有同一个输送带，顶板的底部接触有安装板，安装板的底部固定连接有输送带感应计数器，安装板的顶部焊接有定位板，顶板的底部开设有定位槽，定位板与定位槽相卡装，顶板的顶部开设有滑孔，滑孔内滑动安装有滑板，滑板的一侧焊接有多个弹簧，弹簧的一端焊接于滑孔的一侧内壁上，滑孔的一侧内壁上开设有横槽，顶板的底部开设有底槽，横槽的一侧内壁上开设有与底槽相连通的U型孔，U型孔内滑动密封安装有第一板和第二板，第二板的一侧焊接有联动板，滑板和联动板相互靠近的一侧底部均焊接有限制板，安装板的两侧均开设有限制槽，限制板与限制槽相卡装。

优选的，所述第一板的一侧与滑板相焊接，第一板滑动安装于横槽内。

优选的，所述第二板的一侧延伸至底槽内。

优选的，所述滑板远离第一板的一侧焊接有把手，方便拉动滑板。

优选的，所述弹簧的数量为两个，U型孔内填充有位于第一板和第二板之间的液压油。

优选的，所述限制槽的侧壁上设置有密封圈，限制板与密封圈的内侧滑动密封接触，提高限制板卡入限制槽时的稳定性。

本实用新型中，所述一种轴承生产计数装置，启动驱动电机和输送带感应计数器，驱动电机的输出轴通过带轮和输送带带动转轴进行转动，将轴承放置于输送带上，当轴承移动至输送带感应计数器的下方时，输送带感应计数器自动进行计数处理，当需要对输送带感应计数器进行检修时，拉动把手，把手带动滑板进行移动，滑板挤压弹簧，滑板带动一个限制板进行移动，使得一个限制板移出限制槽，滑板同时带动第一板进行移动，第一板通过液压油带动第二板进行移动，联动板带动另一个限制板进行移动，使得另一个限制板移出限制槽，解除对安装板的固定，从而取下输送带感应计数器对输送带感应计数器进行检修。

本实用新型实用性好，方便对输送带感应计数器进行拆装，便于对输送带感应计数器进行检修。

附图说明

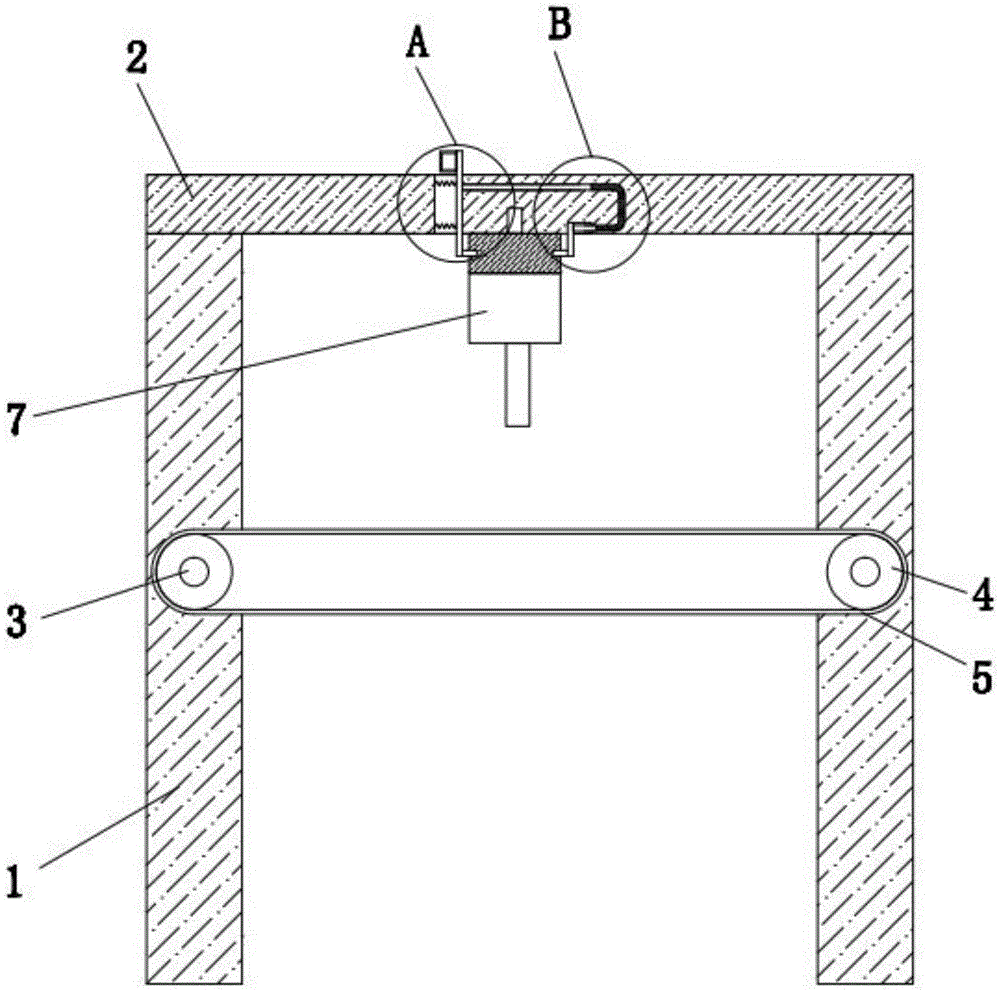

图1为本实用新型提出的一种轴承生产计数装置的结构示意图；

图2为本实用新型提出的一种轴承生产计数装置的A部分的结构示意图；

图3为本实用新型提出的一种轴承生产计数装置的B部分的结构示意图。

图中：1、支撑板；2、顶板；3、驱动电机；4、带轮；5、输送带；6、安装板；7、输送带感应计数器；8、定位板；9、滑板；10、弹簧；11、限制板；12、第一板；13、第二板；14、联动板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种轴承生产计数装置，包括两个支撑板1，两个支撑板1的顶部焊接有同一个顶板2，一个支撑板1上固定连接有驱动电机3，另一个支撑板1上转动安装有转轴，驱动电机3输出轴的外侧和转轴的外侧均固定套设有带轮4，两个带轮4上传动连接有同一个输送带5，顶板2的底部接触有安装板6，安装板6的底部固定连接有输送带感应计数器7，安装板6的顶部焊接有定位板8，顶板2的底部开设有定位槽，定位板8与定位槽相卡装，顶板2的顶部开设有滑孔，滑孔内滑动安装有滑板9，滑板9的一侧焊接有多个弹簧10，弹簧10的一端焊接于滑孔的一侧内壁上，滑孔的一侧内壁上开设有横槽，顶板2的底部开设有底槽，横槽的一侧内壁上开设有与底槽相连通的U型孔，U型孔内滑动密封安装有第一板12和第二板13，第二板13的一侧焊接有联动板14，滑板9和联动板14相互靠近的一侧底部均焊接有限制板11，安装板6的两侧均开设有限制槽，限制板11与限制槽相卡装。

本实施例中，第一板12的一侧与滑板9相焊接，第一板12滑动安装于横槽内。

本实施例中，第二板13的一侧延伸至底槽内。

本实施例中，滑板9远离第一板12的一侧焊接有把手，方便拉动滑板9。

本实施例中，弹簧10的数量为两个，U型孔内填充有位于第一板12和第二板13之间的液压油。

本实施例中，限制槽的侧壁上设置有密封圈，限制板11与密封圈的内侧滑动密封接触，提高限制板11卡入限制槽时的稳定性。

本实用新型中，使用时，启动驱动电机3和输送带感应计数器7，驱动电机3和输送带感应计数器7均通过控制开关进行控制，驱动电机3和输送带感应计数器7均通过市电进行供电，驱动电机3的输出轴通过带轮4和输送带5带动转轴进行转动，将轴承放置于输送带5上，当轴承移动至输送带感应计数器7的下方时，输送带感应计数器7自动进行计数处理，当需要对输送带感应计数器7进行检修时，拉动把手，把手带动滑板9进行移动，滑板9挤压弹簧10，滑板9带动一个限制板11进行移动，使得一个限制板11移出限制槽，滑板9同时带动第一板12进行移动，第一板12通过液压油带动第二板13进行移动，第二板13带动联动板14进行移动，联动板14带动另一个限制板11进行移动，使得另一个限制板11移出限制槽，解除对安装板6的固定，从而取下输送带感应计数器7对输送带感应计数器7进行检修。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
