技术领域

本实用新型涉及玻璃纤维板技术领域，具体的，涉及一种玻璃纤维板的吸盘架。

背景技术

玻纤板又名玻璃纤维板，一般用于软包基层，外面再包布艺、皮革等，做成美观的墙面、吊顶装饰，应用非常广泛，具有吸音，隔声，隔热，环保，阻燃等特点，由玻璃纤维材料和高耐热性的复合材料合成,不含对人体有害石棉成份。具有较高的机械性能和介电性能,较好的耐热性和耐潮性,有良好的加工性，表面非常光滑能够通过吸盘吸起，所以玻璃纤维板在切割加工都是通过吸盘架吸起的，而现有技术中的吸盘架，存在吸附力不够，气密性不足等问题，因此，需要在吸盘架的基础上进一步的研究，提供一种玻璃纤维板用密封性好的吸盘架。

实用新型内容

该种玻璃纤维板用密封性好的吸盘架解决上述提出的吸附力不够，气密性不足的问题，提供一种玻璃纤维板用密封性好的吸盘架，该吸盘架中的大吸盘和小吸盘均能够产生吸力吸附在玻璃纤维板的表面，橡胶条和橡胶环能够增加大吸盘和小吸盘的弹性，使大吸盘和小吸盘吸力更加强劲，具有吸力强劲的优点，空心橡胶盘的外侧紧贴在吸筒的内壁，当活塞板在吸筒内壁上下移动时，活塞板将空心橡胶盘挤压变形使其变的更扁，使空心橡胶盘外侧与吸筒的内壁贴的更加紧，从而使活塞板与吸筒内壁具有良好的气密性，具有良好气密性，吸力强劲等优点。

本实用新型提供如下技术方案：一种玻璃纤维板用密封性好的吸盘架，包括吸筒、气管、垫圈、活塞板、空心橡胶盘、大吸盘、橡胶条、小吸盘、橡胶环和支撑杆，所述吸筒的顶部均无缝嵌入有气管，所述吸筒的内壁均嵌套焊接有两个垫圈，所述吸筒的内壁均无缝滑动有两块活塞板，所述活塞板之间均通过结构胶粘接有空心橡胶盘，所述吸筒的底部嵌套粘接有大吸盘，所述大吸盘的底部均通过结构胶粘接有橡胶条，所述吸筒的底部嵌套粘接有小吸盘，所述小吸盘的底部均通过结构胶粘接有橡胶环，所述吸筒的表面均焊接设置有支撑杆。

进一步的优选方案：所述吸筒之间均焊接设置有支撑杆，且支撑杆与吸筒间隔设置。

进一步的优选方案：所述空心橡胶盘的内部均填充有形状不定的透明水，且空心橡胶盘均被两块活塞板夹住。

进一步的优选方案：所述大吸盘和小吸盘套接，且大吸盘和小吸盘的厚度保持一致。

进一步的优选方案：所述橡胶条和橡胶环分别环绕在大吸盘和小吸盘的内壁，且橡胶条和橡胶环均呈曲面状。

有益效果：大吸盘和小吸盘均能够产生吸力吸附在玻璃纤维板的表面，橡胶条和橡胶环能够增加大吸盘和小吸盘的弹性，使大吸盘和小吸盘吸力更加强劲，具有吸力强劲的优点，空心橡胶盘的外侧紧贴在吸筒的内壁，当活塞板在吸筒内壁上下移动时，活塞板将空心橡胶盘挤压变形使其变的更扁，使空心橡胶盘外侧与吸筒的内壁贴的更加紧，从而使活塞板与吸筒内壁具有良好的气密性，具有良好气密性，吸力强劲等优点。

附图说明

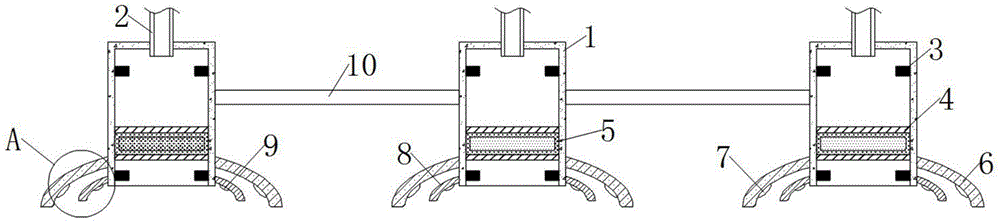

图1为本实用新型整体的结构示意图。

图2为本实用新型图1中A处的放大示意图。

图1-2中：吸筒1、气管2、垫圈3、活塞板4、空心橡胶盘5、大吸盘6、橡胶条7、小吸盘8、橡胶环9、支撑杆10。

具体实施方式

请参阅图1至2中，本实用新型实施例中，一种玻璃纤维板用密封性好的吸盘架，包括吸筒1、气管2、垫圈3、活塞板4、空心橡胶盘5、大吸盘6、橡胶条7、小吸盘8、橡胶环9和支撑杆10，吸筒1的顶部均无缝嵌入有气管2，吸筒1的内壁均嵌套焊接有两个垫圈3，吸筒1的内壁均无缝滑动有两块活塞板4，活塞板4之间均通过结构胶粘接有空心橡胶盘5，吸筒1的底部嵌套粘接有大吸盘6，大吸盘6的底部均通过结构胶粘接有橡胶条7，吸筒1的底部嵌套粘接有小吸盘8，小吸盘8的底部均通过结构胶粘接有橡胶环9，吸筒1的表面均焊接设置有支撑杆10。

优选的，吸筒1之间均焊接设置有支撑杆10，且支撑杆10与吸筒1间隔设置，空心橡胶盘5的内部均填充有形状不定的透明水，水具有流动性使空心橡胶盘5更容易变形，且空心橡胶盘5均被两块活塞板4夹住，空心橡胶盘5的外侧紧贴在吸筒1的内壁，当活塞板4在吸筒1内壁上下移动时，活塞板4将空心橡胶盘5挤压变形使其变的更扁，使空心橡胶盘5外侧与吸筒1的内壁贴的更加紧，从而使活塞板4与吸筒1内壁具有良好的气密性，具有良好气密性，吸力强劲等优点，大吸盘6和小吸盘8套接，且大吸盘6和小吸盘8的厚度保持一致，大吸盘6和小吸盘8均能够产生吸力吸附在玻璃纤维板的表面，橡胶条7和橡胶环9能够增加大吸盘6和小吸盘8的弹性，使大吸盘6和小吸盘8力更加强劲，具有吸力强劲的优点，橡胶条7和橡胶环9分别环绕在大吸盘6和小吸盘8的内壁，且橡胶条7和橡胶环9均呈曲面状。

工作原理：

在使用本实用新型一种玻璃纤维板用密封性好的吸盘架时，首先，吸气管与气管2套接在一起，然后设备带动支撑杆10，使大吸盘6和小吸盘8紧贴在玻璃纤维板的表面，吸气管吸气将吸筒1中的空气抽空，活塞板4在吸筒1中向上移动，使吸筒1的内部为负压状态，大吸盘6和小吸盘8发现变形产生吸力吸附在玻璃纤维板的表面，届时两块活塞板4在吸筒1内部相对移动，两块活塞板4就会挤压空心橡胶盘5，空心橡胶盘5会被压扁使其的外侧紧贴在吸筒1的内壁，保证大吸盘6和小吸盘8的吸力强劲。
