专利名: 一种PVC管加工用打磨装置 出售状态: 未出售
专利号: 201921103552X 专利类型: 实用新型 专利分类: 加工制造
专利权人: 联系人 出售价格: 面议
详细介绍:


技术领域

本实用新型涉及PVC管加工技术领域,更具体的说,涉及一种PVC管加工用打磨装置。


背景技术

PVC是的简称,主要成分为聚氯乙烯,加入其他成分来增强其耐热性、韧性、延展性的一种材料,这种表面膜的最上层是漆,中间的主要成分是聚氯乙烯,最下层是背涂粘合剂。随着市场上的PVC管的大量应用,PVC管的生产量也逐渐增多,因此PVC管也进行生产加工是必要的,然而PVC管打磨是其中之一,市面上也有许多对PVC管进行打磨加工的打磨装置,且传统的PVC管打磨装置结构简单,无法对PVC管材进行固定,以及不能适用于多种不同大小的PVC管,增大了工作人员的劳动强度,降低了打磨的效率。


实用新型内容

为了解决上述技术问题,本实用新型提供一种PVC管加工用打磨装置,以解决现有PVC管加工装置无法进行PVC管的固定以及不可适用于不同大小的PVC管,装置简单和效率低的问题。

本实用新型一种PVC管加工用打磨装置的目的,由以下具体技术手段所达成:

一种PVC管加工用打磨装置,包括机座、滚轮、固定座、一号电机、管体、箱体、打磨盘,所述机座底端的两侧均固定连接有滚轮,所述机座顶端的左端固定连接有固定座,所述固定座的内部线路连接有一号电机,所述一号电机的输出端活动连接有管体,所述机座顶端的两端嵌入有滚动轨道,所述滚动轨道的上端均滚动连接有转动轴,所述转动轴的末端套接有活动板,所述活动板的正表面固定连接有二号电机,所述转动轴的上端固定连接有垫板,所述垫板的上端固定连接有箱体,所述箱体的中部贯穿有连接杆,且连接杆的底端固定连接有打磨盘,所述连接杆表面上均贯穿有螺栓。

优选的,所述固定座的四侧均嵌入设置有伸缩柱,且固定座通过伸缩柱连接。

优选的,所述连接杆与打磨盘设置有两组,分别贯穿于箱体的顶端与底端。

优选的,所述连接杆的表面上均设置有圆孔,圆孔的直径与螺栓的直径一致。

优选的,所述转动轴设置有两组,分别设置于垫板的前后端,且转动轴与滚动轨道相对应的接触设置。

有益效果:

1、本实用通过伸缩柱进行调节固定座的大小。

2、还通过连接杆与螺栓来调节打磨盆的高度。

3、其次,通过转动轴与滚动轨道来进行箱体的移动。


附图说明

为了更清楚地说明本实用新型实施例的技术方案,下面将对实施例中所需要使用的附图作简单地介绍,应当理解,以下附图仅示出了本实用新型的某些实施例,因此不应被看作是对范围的限定,对于本领域普通技术人员来讲,在不付出创造性劳动的前提下,还可以根据这些附图获得其他相关的附图。

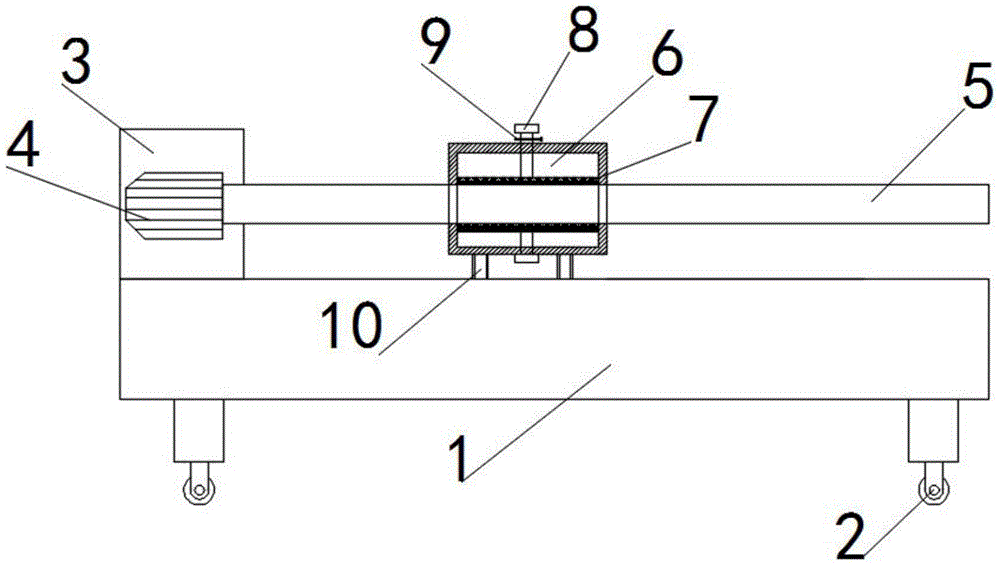

图1为本实用新型的整体平面示意图。

图2为本实用新型的固定座与伸缩柱结构示意图。

图3为本实用新型的机座与箱体结构示意图。

图4为本实用新型的连接杆与螺栓结构示意图。

图1-3中,部件名称与附图编号的对应关系为:机座-1,滚轮-2,固定座-3,一号电机-4,管体-5,箱体-6,打磨盘-7,连接杆-8,螺栓-9,支撑柱-10,伸缩柱-11,垫板-12,转动轴-13,活动板-14,二号电机-15,滚动轨道-16。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。


实施例:

如附图1至附图4所示:一种PVC管加工用打磨装置,包括机座1、滚轮2、固定座3、一号电机4、管体5、箱体6、打磨盘7,机座1底端的两侧均固定连接有滚轮2,机座1顶端的左端固定连接有固定座3,固定座3的内部线路连接有一号电机4,一号电机4的输出端活动连接有管体5,机座1顶端的两端嵌入有滚动轨道16,滚动轨道16的上端均滚动连接有转动轴13,转动轴13的末端套接有活动板14,活动板14的正表面固定连接有二号电机15,转动轴13的上端固定连接有垫板12,垫板12的上端固定连接有箱体6,箱体6的中部贯穿有连接杆8,且连接杆8的底端固定连接有打磨盘7,连接杆8表面上均贯穿有螺栓9。

其中,固定座3的四侧均嵌入设置有伸缩柱11,,且固定座3通过伸缩柱11连接,使其可以随意调节固定座3的大小来适应不同大小的管体5。

其中,连接杆8与打磨盘7设置有两组,分别贯穿于箱体6的顶端与底端,使其管体5在转动打磨的情况下可以充分的打磨,提高效率。

其中,连接杆8的表面上均设置有圆孔,圆孔的直径与螺栓9的直径一致,便于把连接杆8拉高或降低在使用螺栓9来进行固定的使其可以调节打磨盘7不同高度。

其中,转动轴13设置有两组,分别设置于垫板12的前后端,且转动轴13与滚动轨道16相对应的接触设置,便于转动轴13在滚动轨道16中进行滚动达到移动的效果。

工作原理:首先将根据管体5的大小来进行调节固定座3通过伸缩柱11进行调节,再调节打磨盘7的高度与管体5一致,由螺栓9插入在连接杆8的圆孔中进行相应的固定,再把管体5从箱体6中进入固定座3进行固定,之后启动一号电机4与二号电机15,一号电机4带动管体5在箱体6中转动,在由二号电机15带动转动轴13在滚动轨道16中前进式的滚动,使其管体5可以全部由打磨盘7打磨到,提高效率的同时可以使用于不同的PVC管。
