技术领域

本实用新型涉及干果加工技术领域，具体为一种可分类的干果加工用清洗装置。

背景技术

干果，即果实成熟后果皮为干燥状态的果子，干果又分为裂果和闭果，它们大多含有丰富的蛋白质、维生素和脂质等，我们生活中常见的干果有很多，例如板栗、锥栗、霹雳果、榛子、腰果、核桃、瓜子、松仁、杏仁、白果、开心果、碧根果、沙漠果、榧子、白瓜子、南瓜子、花生、巴旦木和夏威夷果等，干果在制作之前需要进行不同规格的分类和清洗，但现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本。

实用新型内容

本实用新型的目的在于提供一种可分类的干果加工用清洗装置，具备分类和清洗为一体的优点，解决了现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本的问题。

为实现上述目的，本实用新型提供如下技术方案：一种可分类的干果加工用清洗装置，包括分类箱，所述分类箱的底部开设有分拣孔，所述分类箱的底部固定连接有清洗箱，所述分类箱内腔的两侧均固定连接有套管，所述套管的内腔滑动连接有滑杆，所述滑杆的顶部固定连接有齿牙，所述滑杆底部的中心处固定连接有分类耙，所述分类箱的背面固定连接有第一电机，所述第一电机的输出轴贯穿分类箱，并固定连接有扇形齿轮，所述扇形齿轮与齿牙啮合，所述清洗箱内腔的底部固定连接有镂空水槽，所述清洗箱左侧的底部固定连接有水箱，所述水箱的顶部通过管道连通有泵机，所述泵机的出水端贯穿清洗箱，并连通有喷嘴，所述清洗箱的右侧固定安装有第二电机，所述第二电机的输出轴固定连接有搅动杆，所述搅动杆远离第二电机输出轴的一端依次贯穿清洗箱和镂空水槽，并通过轴承与镂空水槽的内壁活动连接。

优选的，所述分类箱的左侧连通有进料管，所述进料管顶部的左侧通过转轴活动连接有盖板，所述分类箱右侧的底部连通有排料管，所述排料管的顶部设置有阀门。

优选的，所述清洗箱的底部连通有卸料管，所述清洗箱底部的右侧连通有排水管，所述排水管的底部螺纹连接有管盖。

优选的，所述套管内腔的顶部和底部均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块远离滑槽内腔的一侧与滑杆固定连接。

优选的，所述第一电机和第二电机的底部均固定连接有安装板。

与现有技术相比，本实用新型的有益效果如下：

本实用新型通过第一电机的输出轴带动扇形齿轮正反转，扇形齿轮与齿牙啮合，从而带动滑杆左右运动，滑杆带动分类耙左右运动，拨动干果，从而对干果进行规格分类，泵机将水箱内的清水吸取出来，然后由喷嘴喷洒向镂空水槽内的干果，同时第二电机的输出轴带动搅动杆旋转，搅动杆对干果进行搅动，使干果均匀的接受清洗，解决了现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本的问题。

附图说明

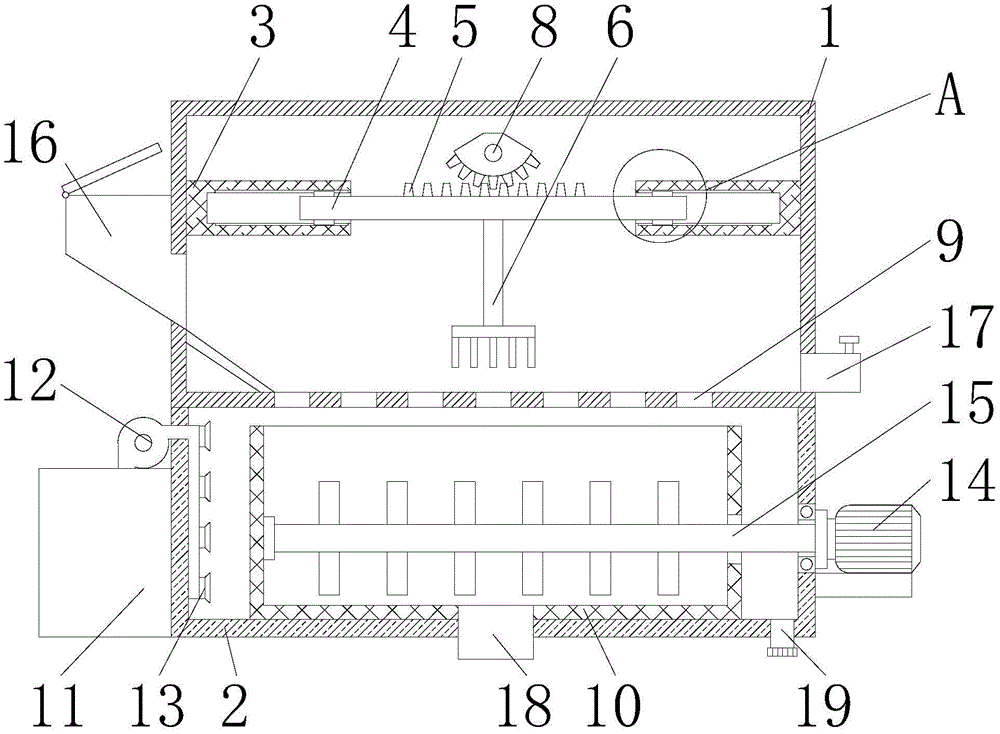

图1为本实用新型结构示意图；

图2为本实用新型第一电机结构示意图；

图3为本实用新型图1中A的局部放大结构示意图。

图中：1分类箱、2清洗箱、3套管、4滑杆、5齿牙、6分类耙、7第一电机、8扇形齿轮、9分拣孔、10镂空水槽、11水箱、12泵机、13喷嘴、14第二电机、15搅动杆、16进料管、17排料管、18卸料管、19排水管、20滑槽、21滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种可分类的干果加工用清洗装置，包括分类箱1，分类箱1的底部开设有分拣孔9，分类箱1的左侧连通有进料管16，进料管16顶部的左侧通过转轴活动连接有盖板，分类箱1右侧的底部连通有排料管17，排料管17的顶部设置有阀门，分类箱1的底部固定连接有清洗箱2，清洗箱2的底部连通有卸料管18，清洗箱2底部的右侧连通有排水管19，排水管19的底部螺纹连接有管盖，分类箱1内腔的两侧均固定连接有套管3，套管3的内腔滑动连接有滑杆4，套管3内腔的顶部和底部均开设有滑槽20，滑槽20的内腔滑动连接有滑块21，滑块21远离滑槽20内腔的一侧与滑杆4固定连接，滑杆4的顶部固定连接有齿牙5，滑杆4底部的中心处固定连接有分类耙6，分类箱1的背面固定连接有第一电机7，第一电机7的输出轴贯穿分类箱1，并固定连接有扇形齿轮8，扇形齿轮8与齿牙5啮合，清洗箱2内腔的底部固定连接有镂空水槽10，清洗箱2左侧的底部固定连接有水箱11，水箱11的顶部通过管道连通有泵机12，泵机12的出水端贯穿清洗箱2，并连通有喷嘴13，清洗箱2的右侧固定安装有第二电机14，第一电机7和第二电机14的底部均固定连接有安装板，第二电机14的输出轴固定连接有搅动杆15，搅动杆15远离第二电机14输出轴的一端依次贯穿清洗箱2和镂空水槽10，并通过轴承与镂空水槽10的内壁活动连接，通过第一电机7的输出轴带动扇形齿轮8正反转，扇形齿轮8与齿牙5啮合，从而带动滑杆4左右运动，滑杆4带动分类耙6左右运动，拨动干果，从而对干果进行规格分类，泵机12将水箱11内的清水吸取出来，然后由喷嘴13喷洒向镂空水槽10内的干果，同时第二电机14的输出轴带动搅动杆15旋转，搅动杆15对干果进行搅动，使干果均匀的接受清洗，解决了现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本的问题。

使用时，首先通过外设控制器启动第一电机7、泵机12和第二电机14，将干果通过进料管16倒入分类箱1内，第一电机7的输出轴带动扇形齿轮8正反转，扇形齿轮8与齿牙5啮合，从而带动滑杆4左右运动，滑杆4带动分类耙6左右运动，拨动干果，干果规格与分拣孔9大小一致的会通过分拣孔9落入镂空水槽10内，干果规格大于分拣孔9会被分类耙6向右推动，然后通过排料管17排出，泵机12将水箱11内的清水吸取出来，然后由喷嘴13喷洒向镂空水槽10内的干果，从而对干果进行清洗，同时第二电机14的输出轴带动搅动杆15旋转，搅动杆15对干果进行搅动，使干果均匀的接受清洗，解决了现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本的问题。

综上所述：该可分类的干果加工用清洗装置，通过分类箱1、清洗箱2、套管3、滑杆4、齿牙5、分类耙6、第一电机7、扇形齿轮8、分拣孔9、镂空水槽10、水箱11、泵机12、喷嘴13、第二电机14和搅动杆15的配合，解决了现有的干果加工装置在对干果进行清洗之前不能对其进行规格分类，通常需要分类后才能进行清洗，降低了干果加工效率，提高了加工成本的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
