技术领域

本实用新型涉及干果加工技术领域，具体为一种干果加工用晾晒装置。

背景技术

干果，即果实成熟时果皮成干燥状态的果子或者人加工后的果实，果实在完全成熟后，由于含水分多少不同，还有干果和肉果的分别，成熟后果皮干燥的果实叫干果，干果又分裂果和闭果，它们大多含有丰富的蛋白质，维生素，脂质等，我们生活中常见的干果有很多，例如板栗、霹雳果、榛子、腰果、核桃、瓜子、松仁、莲子、白果、杏仁、开心果、碧根果、沙漠果、瘦果、榧子、白瓜子、南瓜子、葵花子、花生、栗子、巴旦木、胡桃、夏威夷果、枣干、葡萄干等，在干果加工后需要对干果进行晾晒，现有的干果加工用晾晒装置不可以增大使用面积，因此每个晾晒装置所能晾晒的量也是固定的，不能调节使用面积，当需要晾晒较多的干果时，就需要较多的晾晒装置，较多的晾晒装置在收纳的时候，也会占用较多的空间，因此给使用者的使用带来了极大的不便。

实用新型内容

本实用新型的目的在于提供一种干果加工用晾晒装置，具备可以增大使用面积的优点，解决了现有的干果加工用晾晒装置不可以增大使用面积的问题。

为实现上述目的，本实用新型提供如下技术方案：一种干果加工用晾晒装置，包括晾晒板，所述晾晒板底部的两侧均固定连接有固定板，所述固定板的底部活动连接有第一滚轮，两个固定板相对的一侧之间固定连接有连接板，所述连接板底部的中部固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有底板，所述底板的两侧均活动连接有第一连接杆，所述第一连接杆远离底板的一侧活动连接有第二连接杆，所述第二连接杆远离第一连接杆的一侧活动连接有连接块，所述连接块的顶部与底板固定连接，所述晾晒板的两侧均开设有第一凹槽，所述第一凹槽的内腔活动连接有限位板，两个限位板相反的一侧均固定连接有活动板，所述活动板的底部开设有滑槽，所述滑槽的内腔活动连接有第二滚轮，所述第二滚轮远离滑槽的一侧活动连接有支架，所述支架的底部与第一凹槽的内壁固定连接，所述活动板的正表面开设有第二凹槽，所述活动板远离限位板的一侧延伸至晾晒板的外侧并固定连接有固定块，两个第一凹槽相反一侧的顶部和底部均固定连接有与活动板配合使用的挡板，所述固定块远离活动板的一侧固定连接有把手，所述固定块的底部固定连接有支撑腿，所述支撑腿的底部活动连接有第三滚轮，所述晾晒板正表面的两侧均开设有与第二凹槽配合使用的通口，所述晾晒板正表面的两侧均固定连接有绳子，所述绳子的底部固定连接有与通口和第二凹槽配合使用的活动柱。

优选的，所述第一滚轮的数量为两个，且均匀分布于固定板的前侧和后侧，所述底板与第一连接杆的连接处通过轴销活动连接。

优选的，所述第一连接杆与第二连接杆的连接处通过轴销活动连接，所述第二连接杆与连接块的连接处通过轴销活动连接。

优选的，所述限位板靠近第一凹槽内壁的一侧与第一凹槽的内壁接触，所述第二滚轮靠近滑槽内壁的一侧与滑槽的内壁接触。

优选的，所述第二凹槽的数量为若干个，所述支撑腿的数量为两个，且均匀分布于固定块底部的前侧和后侧。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置晾晒板、固定板、第一滚轮、连接板、电动伸缩杆、底板、第一连接杆、第二连接杆、连接块、第一凹槽、限位板、活动板、滑槽、第二滚轮、支架、第二凹槽、固定块、挡板、把手、支撑腿、第三滚轮、通口、绳子和活动柱的配合使用，解决了现有的干果加工用晾晒装置不可以增大使用面积的问题，该干果加工用晾晒装置，具备可以增大使用面积的优点，值得推广。

2、本实用新型通过设置第一滚轮，方便该晾晒装置移动，通过设置底板，可以起到限位作用，通过设置轴销，方便第一连接杆和第二连接杆活动，通过设置第一连接杆和第二连接杆，加固底板的稳定性，通过设置限位板，对活动板起到限位作用，通过设置支架、第二滚轮和滑槽，方便活动板移动，通过设置绳子，方便固定活动柱，通过设置活动柱、通口和第二凹槽，可以固定活动板的位置，通过设置挡板，对活动板起到限位作用，通过设置把手，方便使用者使用，通过设置第三滚轮，方便活动板移动。

附图说明

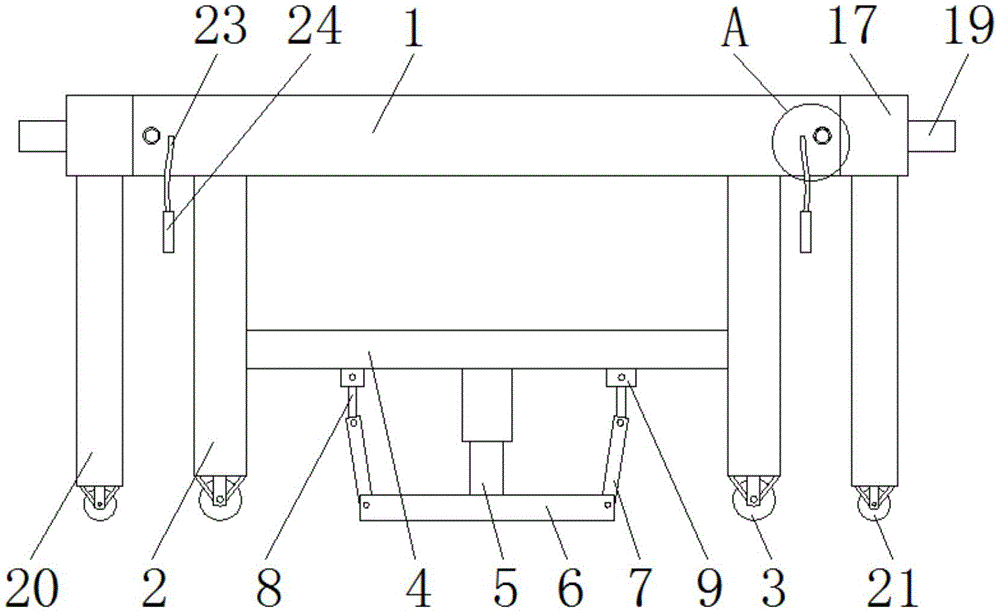

图1为本实用新型结构示意图；

图2为本实用新型结构的正视剖视图；

图3为本实用新型图1中A的局部放大图；

图4为本实用新型图2中B的局部放大图。

图中：1晾晒板、2固定板、3第一滚轮、4连接板、5电动伸缩杆、6底板、7第一连接杆、8第二连接杆、9连接块、10第一凹槽、11限位板、12活动板、13滑槽、14第二滚轮、15支架、16第二凹槽、17固定块、18挡板、19把手、20支撑腿、21第三滚轮、22通口、23绳子、24活动柱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种干果加工用晾晒装置，包括晾晒板1，晾晒板1底部的两侧均固定连接有固定板2，固定板2的底部活动连接有第一滚轮3，两个固定板2相对的一侧之间固定连接有连接板4，连接板4底部的中部固定连接有电动伸缩杆5，电动伸缩杆5的底部固定连接有底板6，底板6的两侧均活动连接有第一连接杆7，第一连接杆7远离底板6的一侧活动连接有第二连接杆8，第二连接杆8远离第一连接杆7的一侧活动连接有连接块9，连接块9的顶部与底板6固定连接，晾晒板1的两侧均开设有第一凹槽10，第一凹槽10的内腔活动连接有限位板11，两个限位板11相反的一侧均固定连接有活动板12，活动板12的底部开设有滑槽13，滑槽13的内腔活动连接有第二滚轮14，第二滚轮14远离滑槽13的一侧活动连接有支架15，支架15的底部与第一凹槽10的内壁固定连接，活动板12的正表面开设有第二凹槽16，活动板12远离限位板11的一侧延伸至晾晒板1的外侧并固定连接有固定块17，两个第一凹槽10相反一侧的顶部和底部均固定连接有与活动板12配合使用的挡板18，固定块17远离活动板12的一侧固定连接有把手19，固定块17的底部固定连接有支撑腿20，支撑腿20的底部活动连接有第三滚轮21，晾晒板1正表面的两侧均开设有与第二凹槽16配合使用的通口22，晾晒板1正表面的两侧均固定连接有绳子23，绳子23的底部固定连接有与通口22和第二凹槽16配合使用的活动柱24，第一滚轮3的数量为两个，且均匀分布于固定板2的前侧和后侧，底板6与第一连接杆7的连接处通过轴销活动连接，第一连接杆7与第二连接杆8的连接处通过轴销活动连接，第二连接杆8与连接块9的连接处通过轴销活动连接，限位板11靠近第一凹槽10内壁的一侧与第一凹槽10的内壁接触，第二滚轮14靠近滑槽13内壁的一侧与滑槽13的内壁接触，第二凹槽16的数量为若干个，支撑腿20的数量为两个，且均匀分布于固定块17底部的前侧和后侧，通过设置第一滚轮3，方便该晾晒装置移动，通过设置底板6，可以起到限位作用，通过设置轴销，方便第一连接杆7和第二连接杆8活动，通过设置第一连接杆7和第二连接杆8，加固底板6的稳定性，通过设置限位板11，对活动板12起到限位作用，通过设置支架15、第二滚轮14和滑槽13，方便活动板12移动，通过设置绳子23，方便固定活动柱24，通过设置活动柱24、通口22和第二凹槽16，可以固定活动板12的位置，通过设置挡板18，对活动板12起到限位作用，通过设置把手19，方便使用者使用，通过设置第三滚轮21，方便活动板12移动，通过设置晾晒板1、固定板2、第一滚轮3、连接板4、电动伸缩杆5、底板6、第一连接杆7、第二连接杆8、连接块9、第一凹槽10、限位板11、活动板12、滑槽13、第二滚轮14、支架15、第二凹槽16、固定块17、挡板18、把手19、支撑腿20、第三滚轮21、通口22、绳子23和活动柱24的配合使用，解决了现有的干果加工用晾晒装置不可以增大使用面积的问题，该干果加工用晾晒装置，具备可以增大使用面积的优点，值得推广。

使用时，使用者推动晾晒板1，晾晒板1通过固定板2带动第一滚轮3转动，移动到合适位置后，控制电动伸缩杆5伸出，电动伸缩杆5带动底板6与地面接触，底板6通过第一连接杆7带动第二连接杆8转动，拉动把手19，把手19通过固定块17带动支撑腿20和活动板12移动，活动板12带动限位板11在第一凹槽10的内腔移动，第二滚轮14在滑槽13的内壁转动，支撑腿20带动第三滚轮21转动，调整到适用面积后，将活动柱24通过通口22插入第二凹槽16的内腔。

综上所述：该干果加工用晾晒装置，通过设置晾晒板1、固定板2、第一滚轮3、连接板4、电动伸缩杆5、底板6、第一连接杆7、第二连接杆8、连接块9、第一凹槽10、限位板11、活动板12、滑槽13、第二滚轮14、支架15、第二凹槽16、固定块17、挡板18、把手19、支撑腿20、第三滚轮21、通口22、绳子23和活动柱24的配合使用，解决了现有的干果加工用晾晒装置不可以增大使用面积的问题。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
