技术领域

本实用新型涉及秸秆饲料加工领域，具体为一种秸秆农作物加工饲料装置。

背景技术

家畜大多食用秸秆或者秸秆的搅拌物，目前秸秆加工饲料装置多为粉碎机，粉碎后的饲料粗细不均匀，而且粉碎后需要立即使用，很多秸秆较为潮湿，若长久存储则会发霉，导致无法让家畜食用。

实用新型内容

本实用新型的目的在于提供一种秸秆农作物加工饲料装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种秸秆农作物加工饲料装置，是由机身、机腿、送料台、出料口、物料盒、粉碎机、和过滤滚筒组成的，所述机身的前侧设有前机盖，后侧设有后机盖，所述前机盖的上端设有送料口，所述送料口的外侧设有送料台，所述送料台与前机盖固定连接，所述送料口的内侧设有粉碎机，所述粉碎机的上端与机身上内壁固定连接，粉碎机的后下侧设有落料筒，所述落料筒通过固定支架与过滤滚筒固定连接，所述固定支架是由输料口、固定卡槽和固定挡板组成的，所述固定支架通过固定卡槽固定在过滤滚筒上，所述输料口上端固定连接着落料筒，所述固定挡板与落料滚筒固定连接，所述过滤滚筒是由连接盒、与所述连接盒转动连接的滚筒和与连接盒固定连接的加热棒组成的，所述连接盒的上端与所述固定支架固定连接，连接盒内的下端设有转动电机，所述电机的上端设有接料通道，所述接料通道的一侧为接料口，接料口与输料口连接，另一侧与滚筒连接，所述滚筒与转动电机连接，滚筒壁上设有滤孔，中间设有用于烘干的加热棒，所述过滤滚筒的两侧设有出料口，所述出料口下设有物料盒，所述机身的下侧设有机腿。

优选的，所述固定支架的长度与机身内腔宽度相等，两侧与机身内壁固定连接，所述输料口与所述连接盒上的接料口尺寸相同。

优选的，所述出料口分为前出料口和后出料口，所述靠近过滤滚筒下端的为前出料口，所述前出料口设于前机盖的下端，前出料口内设有出料滑台，所述出料滑台的上端设于过滤滚筒的下端，所述过滤滚筒的下方设有斜台，所述斜台的下方为后出料口，所述后出料口设于后机盖的下端。

优选的，所述后机盖的一侧设有物料盒，且后出料口设于物料盒一侧上方。

优选的，所述机腿是由前机腿和后机腿组成的，所述前机腿设于机身下侧，且靠近前机盖的一侧，所述后机腿设于所述物料盒的下方。

与现有技术相比，本实用新型的有益效果是：

1.该秸秆农作物加工饲料装置，过滤滚筒是由连接盒、与连接盒转动连接的滚筒和与连接盒固定连接的加热棒组成的，连接盒的上端与固定支架固定连接，连接盒内的下端设有转动电机，通过转动更加充分的将粉碎物料加以过滤，同时滚筒的转动加快了落料，增加了效率。

2.该秸秆农作物加工饲料装置，在滚筒的中间设有加热棒，滚筒的滚动不仅增加了过滤效果，而且起到了倒翻物料的作用，让加热更加充分，加热棒的设置让粉碎的物料充分干燥，解决了物料发霉现象。

3.该秸秆农作物加工饲料装置，靠近过滤滚筒下端的为前出料口，前出料口设于前机盖的下端，前出料口内设有出料滑台，过滤后的粗料经过出料滑台直接排除，简单方便二次粉碎与利用。

4.该秸秆农作物加工饲料装置，过滤滚筒的下方设有斜台，斜台的下方为后出料口，后出料口设于后机盖的下端，经过粉碎过滤后的细饲料进入物料盒，与粗料分开，可以直接进行装袋储存利用。

附图说明

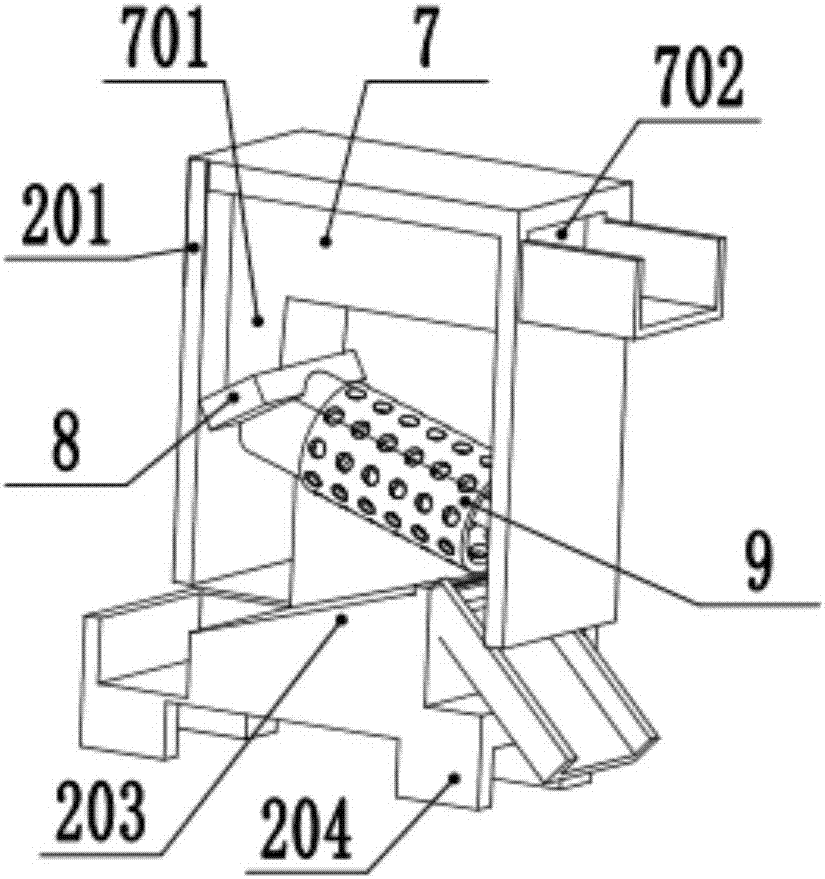

附图1为本实用新型整体竖剖结构示意图；

附图2为本实用新型整体一侧结构示意图；

附图3为本实用新型整体另一侧结构示意图；

附图4为本实用新型过滤滚筒结构示意图；

附图5为本实用新型固定架结构示意图；

图中，1-送料台；2-机身；201-后机盖；202-前机盖；203-斜台；204-前机腿；3-出料口；4-物料盒；5-后机腿；6-出料滑台；7-粉碎机；701-落料筒；702-送料口；8-固定支架；801-输料口；802-固定卡槽；803-固定挡板；9-过滤滚筒；901-连接盒；902-滚筒；903-滤孔；904-加热棒；

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5所示，本实施例的一种秸秆农作物加工饲料装置，是由机身2、机腿、送料台1、出料口3、物料盒4、粉碎机7、和过滤滚筒9组成的，所述机身2的前侧设有前机盖202，后侧设有后机盖201，所述前机盖202的上端设有送料口702，所述送料口702的外侧设有送料台1，所述送料台1与前机盖202固定连接，所述送料口1的内侧设有粉碎机7，所述粉碎机7的上端与机身2上内壁固定连接，粉碎机7的后下侧设有落料筒701，所述落料筒701通过固定支架8与过滤滚筒9固定连接，所述固定支架8是由输料口801、固定卡槽802和固定挡板803组成的，所述固定支架8通过固定卡槽802固定在过滤滚筒9上，所述输料口801上端固定连接着落料筒701，所述固定挡板803与过滤滚筒9固定连接，所述过滤滚筒9是由连接盒901、与所述连接盒901转动连接的滚筒902和与连接盒901固定连接的加热棒904组成的，所述连接盒901的上端与所述固定支架8固定连接，连接盒901内的下端设有转动电机，所述电机的上端设有接料通道，所述接料通道的一侧为接料口，接料口与输料口801连接，另一侧与滚筒902连接，所述滚筒902与转动电机连接，滚筒902壁上设有滤孔903，中间设有用于烘干的加热棒904，所述过滤滚筒9的两侧设有出料口3，所述出料口3下设有物料盒4，所述机身2的下侧设有机腿。

在本实施例中，所述固定支架8的长度与机身2内腔宽度相等，两侧与机身2内壁固定连接，所述输料口801与所述连接盒901上的接料口尺寸相同。

在本实施例中，所述出料口3分为前出料口和后出料口，所述靠近过滤滚筒9下端的为前出料口，所述前出料口设于前机盖202的下端，前出料口内设有出料滑台6，所述出料滑台6的上端设于过滤滚筒9的下端，所述过滤滚筒9的下方设有斜台203，所述斜台203的下方为后出料口，所述后出料口设于后机盖201的下端。

在本实施例中，所述后机盖201的一侧设有物料盒4，且后出料口设于物料盒4一侧上方。

在本实施例中，所述机腿是由前机腿204和后机腿5组成的，所述前机腿204设于机身2下侧，且靠近前机盖202的一侧，所述后机腿5设于所述物料盒4的下方。

工作原理：将秸秆通过送料台1输送到粉碎机7内进行粉碎，然后通过过滤滚筒9的烘干与过滤，由出料口3排出粗粉碎饲料与细粉碎饲料。该秸秆农作物加工饲料装置，过滤滚筒9是由连接盒901、与连接盒901转动连接的滚筒902和与连接盒901固定连接的加热棒904组成的，连接盒901的上端与固定支架8固定连接，连接盒901内的下端设有转动电机，通过转动更加充分的将粉碎物料加以过滤，同时滚筒902的转动加快了落料，增加了效率。该秸秆农作物加工饲料装置，在滚筒902的中间设有加热棒904，滚筒902的滚动不仅增加了过滤效果，而且起到了倒翻物料的作用，让加热更加充分，加热棒904的设置让粉碎的物料充分干燥，解决了物料发霉现象。该秸秆农作物加工饲料装置，靠近过滤滚筒9下端的为前出料口，前出料口设于前机盖202的下端，前出料口内设有出料滑台6，过滤后的粗料经过出料滑台直接排除，简单方便二次粉碎与利用。该秸秆农作物加工饲料装置，过滤滚筒9的下方设有斜台203，斜台203的下方为后出料口，后出料口设于后机盖201的下端，经过粉碎过滤后的细饲料进入物料盒4，与粗料分开，可以直接进行装袋储存利用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
