技术领域

本实用新型涉及除锈技术领域，具体涉及一种废旧钢材二次加工用除锈装置。

背景技术

钢材是钢锭、钢坯或钢材通过压力加工制成的一定形状、尺寸和性能的材料。大部分钢材加工都是通过压力加工，使被加工的钢产生塑性变形，钢材表面会被氧化，并且遇水会生锈，部分拆迁过后的钢材可进行二次使用。钢材在二次使用前需要将钢材表面的铁锈除去，而除去铁锈一般是将钢板整个表面进行除锈，除锈过程经常采用人工除锈，手动除锈劳动强度大，工作效率低，清理后的金属表面一般还残存着锈迹，质量不稳定，因此，为了节省人力，提高工作效率，亟需一种废旧钢材二次加工用除锈装置。

实用新型内容

(一)技术问题

综上所述，本实用新型目的在于提供一种废旧钢材二次加工用除锈装置，通过结构性和功能性的改善，改善现有技术的不足，解决以上背景技术提出的问题。

(二)技术方案

本实用新型提供了一种废旧钢材二次加工用除锈装置，包括：工作台，驱动电机，一号转轴，二号转轴，控制开关，一号砂轮，二号砂轮，齿轮，开关，集锈盒，储液箱，支柱，挡板，管道，抽水泵，所述工作台底部四角固定连接有支柱，所述工作台底部固定连接有挡板，所述挡板顶部固定安装有驱动电机，所述驱动电机底部固定嵌入连接有一号转轴，所述一号转轴右侧固定设有二号转轴，所述一号转轴和二号转轴外部均固定套接有齿轮，所述一号转轴顶部固定套接有一号砂轮，所述二号转轴顶部固定套接有二号砂轮，所述驱动电机右侧固定安装有储液箱，所述储液箱内部固定设有抽水泵，所述抽水泵顶部固定嵌入连接有管道，所述管道外部固定设有开关，所述工作台左端固定设有控制开关。

优选的，所述一号转轴贯穿工作台。

优选的，所述储液箱内部固定放置有稀盐酸。

优选的，所述管道贯穿工作台，且管道呈弧状。

优选的，所述管道底部固定设有细孔。

优选的，所述控制开关与驱动电机、抽水泵电性连接。

优选的，所述工作台中端呈凹槽状，且凹槽状的内部固定设有集锈盒。

(三)有益效果

本实用新型提供一种废旧钢材二次加工用除锈装置，通过管道贯穿工作台，且管道呈弧状，便于弧状的管道能够全面喷洒到废旧钢材的外部，加强除锈的效果，一号砂轮和二号砂轮摩擦废旧钢材外部，能够有效的除去废旧钢材外部的铁锈，工作台中端呈凹槽状，且凹槽状的内部固定设有集锈盒，便于集锈盒能够收集废旧钢材的铁绣，以免铁锈造成污染，结构简单实用，能够有效的去除废旧钢材外部的铁锈等优点。

附图说明

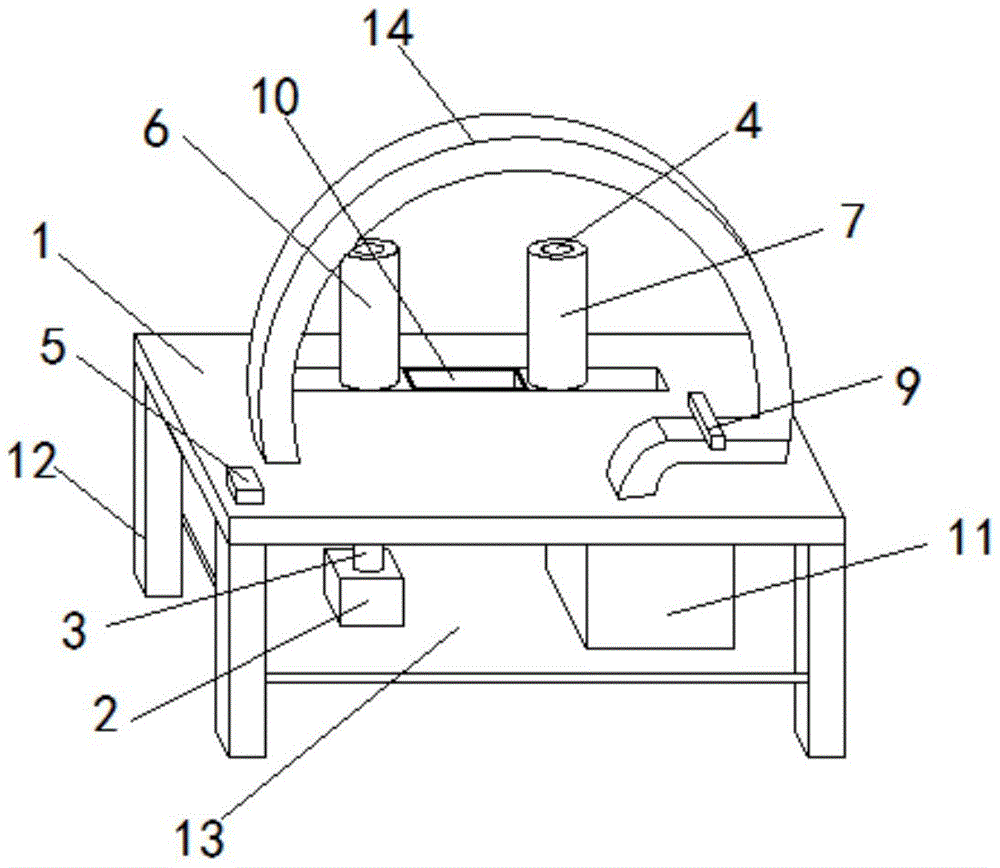

图1是本实用新型的整体结构示意图；

图2是本实用新型的齿轮放大图；

图3是本实用新型的储液箱剖面图。

图1-3：工作台-1，驱动电机-2，一号转轴-3，二号转轴-4，控制开关-5，一号砂轮-6，二号砂轮-7，齿轮-8，开关-9，集锈盒-10，储液箱-11，支柱-12，挡板-13，管道-14，抽水泵-15。

具体实施方式

下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。

参阅图1-3；

本实用新型的实施提供了一种废旧钢材二次加工用除锈装置，包括:工作台1，驱动电机2，一号转轴3，二号转轴4，控制开关5，一号砂轮6，二号砂轮7，齿轮8，开关9，集锈盒10，储液箱11，支柱12，挡板13，管道14，抽水泵15，工作台1底部四角固定连接有支柱12，工作台1底部固定连接有挡板13，挡板13顶部固定安装有驱动电机2，驱动电机2底部固定嵌入连接有一号转轴3，一号转轴3右侧固定设有二号转轴4，一号转轴3和二号转轴4外部均固定套接有齿轮8，一号转轴3顶部固定套接有一号砂轮6，二号转轴4顶部固定套接有二号砂轮7，驱动电机2右侧固定安装有储液箱11，储液箱11内部固定设有抽水泵15，抽水泵15顶部固定嵌入连接有管道14，管道14外部固定设有开关9，工作台1左端固定设有控制开关5。

其中，一号转轴3贯穿工作台1，便于顶部安装的一号砂轮6能够打磨废旧钢材，起到除锈的作用。

其中，储液箱11内部固定放置有稀盐酸，因为稀盐酸能与铁锈的主要成分氧化铁反应,生成溶于水的氯化铁和水，为此可以用稀盐酸除锈。

其中，管道14贯穿工作台1，且管道14呈弧状，便于弧状的管道14能够全面喷洒到废旧钢材的外部。

其中，管道14底部固定设有细孔，便于管道14喷洒稀盐酸。

其中，控制开关5与驱动电机2、抽水泵15电性连接，控制开关5输出端与驱动电机2、抽水泵15输入端电性连接。

其中，工作台1中端呈凹槽状，且凹槽状的内部固定设有集锈盒10，便于集锈盒10能够收集废旧钢材的铁绣。

工作原理：首先，通过工作台1底部四角固定连接有支柱12，便于支撑工作台1，工作台1中端呈凹槽状，且凹槽状的内部固定设有集锈盒10，便于集锈盒10能够收集废旧钢材的铁绣，其次，通过工作台1左端固定设有控制开关5，挡板13顶部固定安装有驱动电机2，驱动电机2底部固定嵌入连接有一号转轴3，一号转轴3右侧固定设有二号转轴4，一号转轴3和二号转轴4外部均固定套接有齿轮8，一号转轴3顶部固定套接有一号砂轮6，二号转轴4顶部固定套接有二号砂轮7，通过控制控制开关5控制驱动电机2转动带动一号转轴3和二号转轴4，一号转轴3和二号转轴4转动带动一号砂轮6和二号砂轮7摩擦废旧钢材外部进行除锈工作，最后，通过驱动电机2右侧固定安装有储液箱11，储液箱11内部固定设有抽水泵15，抽水泵15顶部固定嵌入连接有管道14，管道14外部固定设有开关9，储液箱11内部固定放置有稀盐酸，因为稀盐酸能与铁锈的主要成分氧化铁反应,生成溶于水的氯化铁和水，为此可以用稀盐酸除锈，管道14贯穿工作台1，且管道14呈弧状，便于弧状的管道14能够全面喷洒稀盐酸到废旧钢材的外部，能够加强除锈的效果，除锈工作完成后，通过控制控制开关5控制驱动电机2转动带动一号转轴3和二号转轴4，一号转轴3和二号转轴4转动带动一号砂轮6和二号砂轮7停止工作。
