技术领域

本实用新型涉及循环利用设备技术领域，尤其涉及一种光伏生产用硅片清洗液循环利用装置。

背景技术

近年来，太阳能光伏发电技术不断进步，生产成本不断降低，转换效率不断提高，使得光伏发电的应用日益普及并迅猛发展，逐步成为电力供应的重要来源，光伏生产时，由于硅片在切割的过程中,硅片表面会带入油污、手指印、粉尘等异物，这些异物在硅片制绒时，比较难去除的，目前现有的光伏生产用硅片清洗液循环利用装置，在清洗液循环利用时，存在着不便于对循环液内的杂质进行过滤和清理的问题，因此我们提出了一种光伏生产用硅片清洗液循环利用装置用于解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在不便于对循环液内的杂质进行过滤和清理的缺点，而提出的一种光伏生产用硅片清洗液循环利用装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种光伏生产用硅片清洗液循环利用装置，包括清洗箱和位于清洗箱下方的清洗液循环箱，所述清洗液循环箱的一侧固定安装有收集箱，清洗液循环箱的一侧内壁上开设有连通孔，且连通孔与收集箱相连通，清洗液循环箱的另一侧内壁上铰接有第一过滤网，且第一过滤网贯穿连通孔，收集箱的一侧固定安装有固定座，固定座上开设有第一孔第一孔内滑动安装有移动杆，移动杆的一侧铰接有拉杆的一端，拉杆的另一端铰接在第一过滤网上，收集箱的一侧开设有第二孔，第二孔与清洗液循环箱相连通，第二孔内固定安装有第二过滤网。

优选的，所述第二孔的顶部内壁上和底部内壁上固定安装有同一个连接杆，连接杆上滑动套设有滑动座，滑动座的一侧固定安装有毛刷，且毛刷与第二过滤网相适配，滑动座的另一侧固定安装在移动杆上，由于设置有毛刷，能够对第二过滤网进行清理。

优选的，所述滑动座的底部固定安装有推杆的一端，推杆的另一端贯穿收集箱并固定安装有推板，由于设置有推板，推板能够带动推杆进行移动。

优选的，所述收集箱的底部固定安装有多个复位弹簧的一端，复位弹簧的另一端固定安装在推板上，由于设置有多个复位弹簧，能够使得推板进行复位。

优选的，所述收集箱的底部固定安装有固定板，固定板的一侧固定安装有旋转电机，旋转电机的输出轴上固定安装有凸轮，且凸轮与推板相适配，由于设置有凸轮，凸轮能够带动推板进行移动。

优选的，所述收集箱的底部开设有密封孔，密封孔内固定安装有密封圈，且推杆与滑动密封连接，能够对收集箱进行密封。

本实用新型中，所述一种光伏生产用硅片清洗液循环利用装置当对清洗液进行收集时，清洗液进入清洗液循环箱,通过第一过滤网对清洗液中的杂质进行过滤，通过启动旋转电机，旋转电机通过输出轴带动凸轮进行转动，凸轮对推板进行挤压，使得推板向上进行移动，推板对复位弹簧进行压缩，推板带动推杆进行移动，推杆带动滑动座进行移动，滑动座带动移动杆和毛刷进行移动，毛刷能够对第二过滤网进行清理，移动杆带动拉杆进行移动，拉杆带动第一过滤网进行移动，便于将第一过滤网上的杂质收集到回收箱内。

本实用新型设计合理，结构简单，操作方便，便于对清洗液中的杂质进行过滤并回收。

附图说明

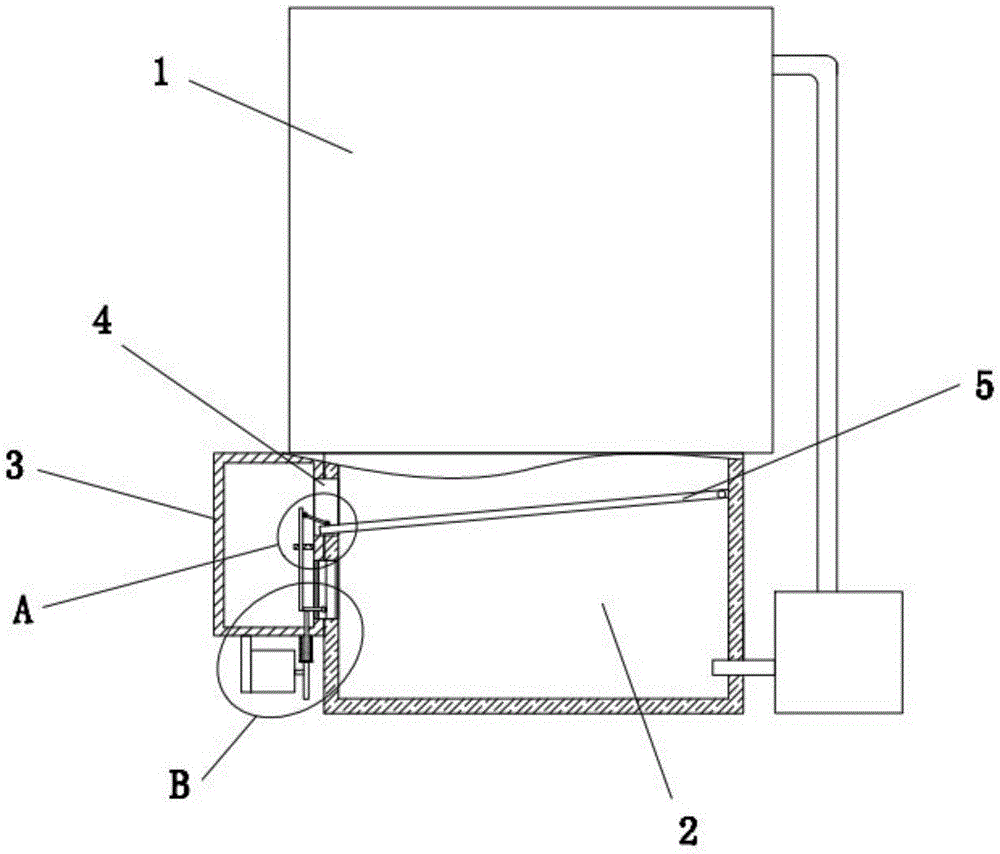

图1为本实用新型提出的一种光伏生产用硅片清洗液循环利用装置的结构示意图；

图2为本实用新型提出的一种光伏生产用硅片清洗液循环利用装置的A部分结构示意图；

图3为本实用新型提出的一种光伏生产用硅片清洗液循环利用装置的B部分结构示意图。

图中：1、清洗箱；2、清洗液循环箱；3、收集箱；4、连通孔；5、第一过滤网；6、固定座；7、第一孔；8、移动杆；9、拉杆；10、第二孔；11、第二过滤网；12、连接杆；13、滑动座；14、毛刷；15、推杆；16、推板；17、复位弹簧；18、固定板；19、旋转电机；20、凸轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种光伏生产用硅片清洗液循环利用装置，包括清洗箱1和位于清洗箱1下方的清洗液循环箱2，清洗液循环箱2的一侧固定安装有收集箱3，清洗液循环箱2的一侧内壁上开设有连通孔4，且连通孔4与收集箱3相连通，清洗液循环箱2的另一侧内壁上铰接有第一过滤网5，且第一过滤网5贯穿连通孔4，收集箱3的一侧固定安装有固定座6，固定座6上开设有第一孔7第一孔7内滑动安装有移动杆8，移动杆8的一侧铰接有拉杆9的一端，拉杆9的另一端铰接在第一过滤网5上，收集箱3的一侧开设有第二孔10，第二孔10与清洗液循环箱2相连通，第二孔10内固定安装有第二过滤网11。

优选的，第二孔10的顶部内壁上和底部内壁上固定安装有同一个连接杆12，连接杆12上滑动套设有滑动座13，滑动座13的一侧固定安装有毛刷14，且毛刷14与第二过滤网11相适配，滑动座13的另一侧固定安装在移动杆8上，由于设置有毛刷14，能够对第二过滤网11进行清理。

优选的，滑动座13的底部固定安装有推杆15的一端，推杆15的另一端贯穿收集箱3并固定安装有推板16，由于设置有推板16，推板16能够带动推杆15进行移动。

优选的，收集箱3的底部固定安装有多个复位弹簧17的一端，复位弹簧17的另一端固定安装在推板16上，由于设置有多个复位弹簧17，能够使得推板16进行复位。

优选的，收集箱3的底部固定安装有固定板18，固定板18的一侧固定安装有旋转电机19，旋转电机19的输出轴上固定安装有凸轮20，且凸轮20与推板16相适配，由于设置有凸轮20，凸轮20能够带动推板16进行移动。

优选的，收集箱3的底部开设有密封孔，密封孔内固定安装有密封圈，且推杆15与滑动密封连接，能够对收集箱3进行密封。

本实用新型中，当对清洗液进行收集时，清洗液进入清洗液循环箱2,通过第一过滤网5对清洗液中的杂质进行过滤，通过启动旋转电机19，旋转电机19通过输出轴带动凸轮20进行转动，凸轮20对推板16进行挤压，使得推板16向上进行移动，推板16对复位弹簧17进行压缩，推板16带动推杆15进行移动，推杆15带动滑动座13进行移动，滑动座13带动移动杆8和毛刷14进行移动，毛刷14能够对第二过滤网11进行清理，移动杆8带动拉杆9进行移动，拉杆9带动第一过滤网5进行移动，当凸轮20转动一圈时，在复位弹簧17的作用下，能够使得毛刷14和第一过滤网5进行复位，当凸轮20不断的转动时，能够使得毛刷14和第一过滤网5进行往复移动，从而能够对第一过滤网5进行震动，从而能够使得第一过滤网5上的杂质进入收集箱3进行收集，毛刷14能够对第二过滤网11进行清理，从而能够使得收集箱3内的清洗液顺利的水流到清洗液循环箱2内。
