技术领域

本实用新型涉及鞋垫生产装置技术领域，尤其涉及一种鞋垫生产用泡沫压缩装置。

背景技术

随着经济水平的提升，工业技术的发展越来越快，鞋垫的工艺制作水平也在逐渐提升，泡沫材料的鞋垫由于其制作成本低，使用效果好，受到众多使用者的喜爱，在市场中占据着非常重要的作用，泡沫鞋垫在生产过程中，泡沫压缩是重要的加工部分，一般的泡沫压缩机由简单的上模具和下模具组成；

然而现有的泡沫压缩装置的生产效率低，不能同时对多个模具中的泡沫进行压缩，且泡沫不能得到充分搅拌混合。

实用新型内容

本实用新型的目的是为了解决现有技术中存在泡沫压缩装置的生产效率低，不能同时对多个模具中的泡沫进行压缩，且泡沫不能得到充分搅拌混合的缺点，而提出的一种鞋垫生产用泡沫压缩装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种鞋垫生产用泡沫压缩装置，包括底座，所述底座的顶部固定安装有多个模具盒，多个模具盒的顶部均为开口，底座的顶部固定安装有两个固定板，两个固定板相互靠近的一侧均开设有固定孔，两个固定孔内均滑动安装有移动杆，两个移动杆相互靠近的一端固定安装有同一个连接板，所述连接板的底部固定安装有多个安装杆，多个安装杆的底端均固定安装有压板，压板与对应的模具盒相适配，所述连接板的顶部固定安装有料箱，料箱的两侧内壁上均开设有通孔，两个通孔内均转动安装有转动杆，两个转动杆上均固定连接有两个搅拌叶片，两个转动杆相互远离的一端均固定连接有齿轮，所述底座的顶部固定安装有两个齿条，齿条与对应的齿轮啮合。

优选的，所述通孔内固定连接有密封轴承，转动杆固定套接在密封轴承的内轴上，转动杆在密封轴承内转动，可以保证料箱的密封性，同时可以稳定转动杆转动时的位置。

优选的，多个模具盒的一侧内壁上均开设有进料孔，多个进料孔内均固定连接有进料管，料箱的出料口上固定连接有软管，进料管的一端固定连接在软管上，料箱内的物料经过软管和进料管进入模具盒内，可通过电控阀门控制进料管的进料。

优选的，两个固定板相互靠近的一侧均开设有转动孔，两个转动杆内转动安装有连接杆，连接杆的两端均固定安装有第一皮带轮，两个固定板相互远离的一侧均转动安装有第二皮带轮，固定板的另一侧均固定连接有伺服电机，电机带动第二皮带轮转动，第二皮带轮带动皮带运动，皮带带动第一皮带轮转动，第一皮带轮带动连接杆转动。

优选的，所述伺服电机的输出轴固定连接在第二皮带轮上，第二皮带轮与对应的第一皮带轮啮合有同一个皮带，两个皮带上均固定连接有固定杆，两个移动杆相互远离的一侧均开设有两个压簧槽，皮带带动对应的固定杆移动，固定杆带动对应的控制杆移动，控制杆带动对应的移动杆移动。

优选的，两个压簧槽内均滑动安装有控制杆，控制杆与对应的固定杆相适配，两个控制杆相互远离的一端均焊接有压簧，压簧的一端焊接在对应的压簧槽的内壁上，控制杆在压簧槽内滑动并压动压簧，压簧的弹性作用可带动控制杆复位移动。

与现有技术相比，本实用新型的有益效果在于：

(1)本方案通过伺服电机带动第二皮带轮转动，第二皮带轮带动皮带运动，第一皮带轮带动连接杆转动，第一皮带轮带动对应的皮带移动，固定杆带动对应的控制杆移动，移动杆移动到对应的固定孔内壁后停止移动，控制杆在压簧槽内滑动并压动压簧；

(2)本方案通过压簧的弹性作用可带动控制杆复位移动，以此往复使得移动杆带动连接板来回移动，压板挤压对应的模具盒内的泡沫，连接板带动料箱上下来回移动，料箱带动两个齿轮来回移动，齿轮带动对应的转动杆转动，搅拌叶片对料箱内的物料进行混合搅拌；

本实用新型结构合理，操作方便，该泡沫压缩装置的生产效率高，能同时对多个模具中的泡沫进行压缩，且泡沫能得到充分搅拌混合。

附图说明

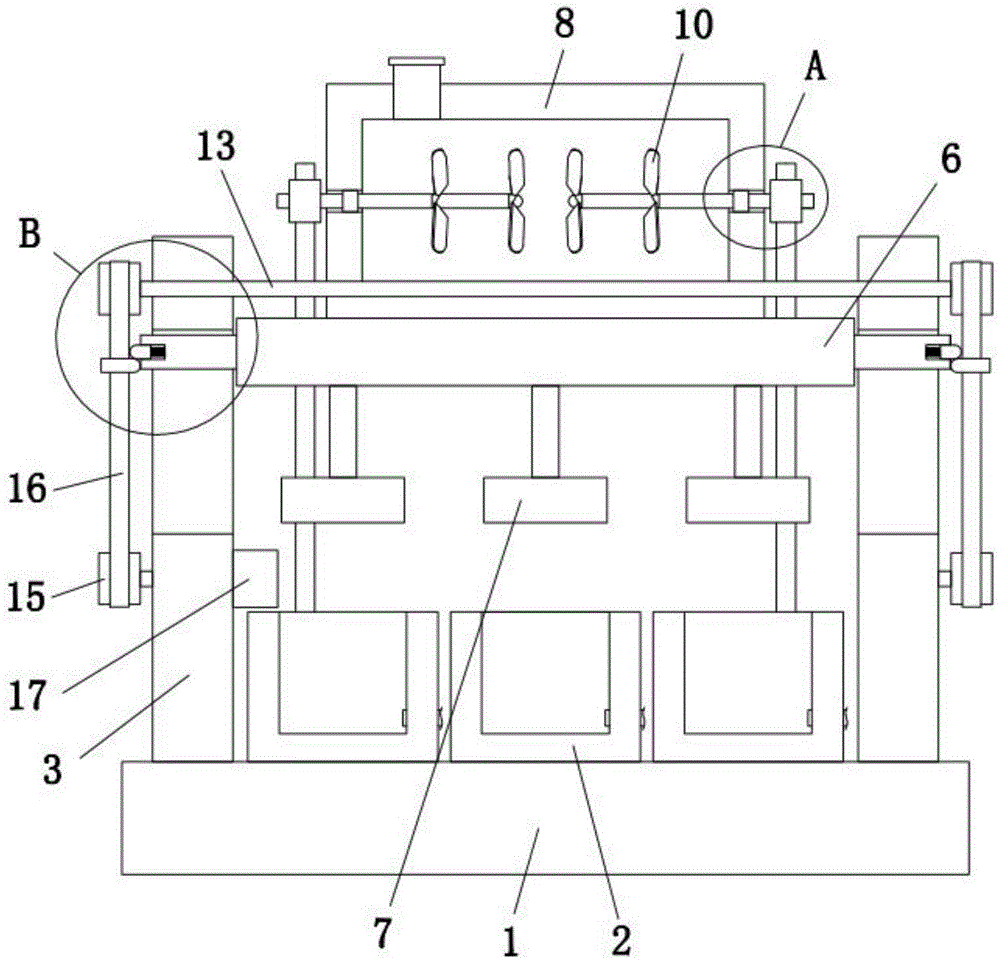

图1为本实用新型提出的一种鞋垫生产用泡沫压缩装置的主视结构示意图；

图2为本实用新型提出的一种鞋垫生产用泡沫压缩装置的A部分结构示意图；

图3为本实用新型提出的一种鞋垫生产用泡沫压缩装置的B部分结构示意图。

图中：1、底座；2、模具盒；3、固定板；4、固定孔；5、移动杆；6、连接板；7、压板；8、料箱；9、转动杆；10、搅拌叶片；11、齿轮；12、齿条；13、连接杆；14、第一皮带轮；15、第二皮带轮；16、伺服电机；17、皮带；18、固定杆；19、控制杆；20、压簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种鞋垫生产用泡沫压缩装置，包括底座1，底座1的顶部固定安装有多个模具盒2，多个模具盒2的顶部均为开口，底座1的顶部固定安装有两个固定板3，两个固定板3相互靠近的一侧均开设有固定孔4，两个固定孔4内均滑动安装有移动杆5，两个移动杆5相互靠近的一端固定安装有同一个连接板6，连接板6的底部固定安装有多个安装杆，多个安装杆的底端均固定安装有压板7，压板7与对应的模具盒2相适配，连接板6的顶部固定安装有料箱8，料箱8的两侧内壁上均开设有通孔，两个通孔内均转动安装有转动杆9，两个转动杆9上均固定连接有两个搅拌叶片10，两个转动杆9相互远离的一端均固定连接有齿轮11，底座1的顶部固定安装有两个齿条12，齿条12与对应的齿轮11啮合。

本实施例中，通孔内固定连接有密封轴承，转动杆9固定套接在密封轴承的内轴上，转动杆9在密封轴承内转动，可以保证料箱8的密封性，同时可以稳定转动杆9转动时的位置。

本实施例中，多个模具盒2的一侧内壁上均开设有进料孔，多个进料孔内均固定连接有进料管，料箱8的出料口上固定连接有软管，进料管的一端固定连接在软管上，料箱8内的物料经过软管和进料管进入模具盒2内，可通过电控阀门控制进料管的进料。

本实施例中，两个固定板3相互靠近的一侧均开设有转动孔，两个转动杆内转动安装有连接杆13，连接杆13的两端均固定安装有第一皮带轮14，两个固定板3相互远离的一侧均转动安装有第二皮带轮15，固定板3的另一侧均固定连接有伺服电机16，伺服电机16带动第二皮带轮15转动，第二皮带轮15带动皮带17运动，皮带17带动第一皮带轮14转动，第一皮带轮14带动连接杆13转动。

本实施例中，伺服电机16的输出轴固定连接在第二皮带轮15上，第二皮带轮15与对应的第一皮带轮14啮合有同一个皮带17，两个皮带17上均固定连接有固定杆18，两个移动杆5相互远离的一侧均开设有两个压簧槽，皮带17带动对应的固定杆18移动，固定杆18带动对应的控制杆19移动，控制杆19带动对应的移动杆5移动。

本实施例中，两个压簧槽内均滑动安装有控制杆19，控制杆19与对应的固定杆18相适配，两个控制杆19相互远离的一端均焊接有压簧20，压簧20的一端焊接在对应的压簧槽的内壁上，控制杆19在压簧槽内滑动并压动压簧20，压簧20的弹性作用可带动控制杆19复位移动。

本实施例中，通过伺服电机16带动第二皮带轮15转动，第二皮带轮15带动皮带17运动，皮带17带动第一皮带轮14转动，第一皮带轮14带动连接杆13转动，连接杆13带动另一个第一皮带轮14转动，第一皮带轮14带动对应的皮带17移动，皮带17带动对应的固定杆18移动，固定杆18带动对应的控制杆19移动，控制杆19带动对应的移动杆5移动，移动杆5移动到对应的固定孔4内壁后停止移动，固定杆18挤压控制杆19并移动到皮带17的另一侧，控制杆19在压簧槽内滑动并压动压簧20，通过压簧20的弹性作用可带动控制杆19复位移动，控制杆19带动另一个固定杆18移动，以此往复使得移动杆5带动连接板6来回移动，连接板6带动多个压板7向下移动，压板7挤压对应的模具盒2内的泡沫，连接板6带动料箱8上下来回移动，料箱8带动两个齿轮11来回移动，齿轮11在对应的齿条12上啮合并转动，齿轮11带动对应的转动杆9转动，转动杆9带动对应的搅拌叶片10转动，搅拌叶片10对料箱8内的物料进行混合搅拌，本实用新型结构合理，操作方便，该泡沫压缩装置的生产效率高，能同时对多个模具中的泡沫进行压缩，且泡沫能得到充分搅拌混合。
