技术领域

本实用新型涉及一种茶叶加工领域，具体是一种用于茶叶加工的防烫伤炒茶锅炉。

背景技术

茶叶指茶树的叶子和芽，别名茶、槚、茗和荈，泛指可用于泡茶的常绿灌木茶树的叶子。

在茶叶的加工中，常需要使用锅炉来对茶叶进行翻炒加热，现有的锅炉大多是将锅炉放置在支撑架上，这样就可以从锅炉的底部开始对锅炉内的茶叶进行加热，然而现有的锅炉均是直接放置在支撑架上，这样就使得锅炉与支撑架无缝的连接在一起了，当人们需要拿下锅炉时，常需要使用辅助工具来进行抬升工作，这样不仅浪费时间与人力，还会因为出现因锅炉表面温度太高而烫伤工作人员的情况，从而使得茶叶加工基地的生产加工成本增高，进而降低了茶叶加工基地的经济效益。

实用新型内容

本实用新型的目的在于提供一种用于茶叶加工的防烫伤炒茶锅炉，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于茶叶加工的防烫伤炒茶锅炉，包括锅体和固定圈，所述锅体顶部固定设有固定圈，所述固定圈一侧固定设有出料口，所述固定圈顶部一侧固定设有凸块，所述固定圈前后两侧面对称设有提竿，所述提竿中部卡套连接有把手，所述固定圈左右两侧均设有放置小板，所述放置小板底部一侧固定设有支撑柱。

本实用新型进一步的方案，所述支撑柱底部固定设有吸盘，所述支撑柱内部固定设有弹簧。

本实用新型进一步的方案，所述锅体与固定圈连接处固定设有安置圈。

本实用新型进一步的方案，所述放置小板顶部固定设有凹槽，所述凹槽顶部固定设有小孔。

本实用新型进一步的方案，所述把手为弧形，且与凹槽弧度相契合，所述把手一侧固定设有安装柱，且安装柱与小孔相契合。

本实用新型进一步的方案，所述凸块为半圆块，凸块外侧设有石棉隔热材料，设有多个凸块整齐排列，凸块占据固定圈周长的三分之一。

本实用新型进一步的方案，所述提竿周长为安置圈周长的一半。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置有把手和提竿便于在炒茶完成后不需要借助其他工具将锅体提起移动，且操作简单不易被烫伤，支撑柱底部固定设有吸盘，支撑柱内部固定设有弹簧，吸盘吸住灶台面时可固定支撑杆的位置，支撑杆固定好使得放置小板承重时更加稳定，当把手放置在放置小板上时支撑杆内的弹簧可缓解震动防止支撑杆错位。

2、本实用新型通过设置有固定圈和凸块，便于操作人员搁置手腕节省手臂的劳力使得操作人员手臂不易酸痛，且凸块外侧设有隔热材质不易烫伤，安置圈保证锅体和灶台无缝连接，使得锅体受热效果更好。

附图说明

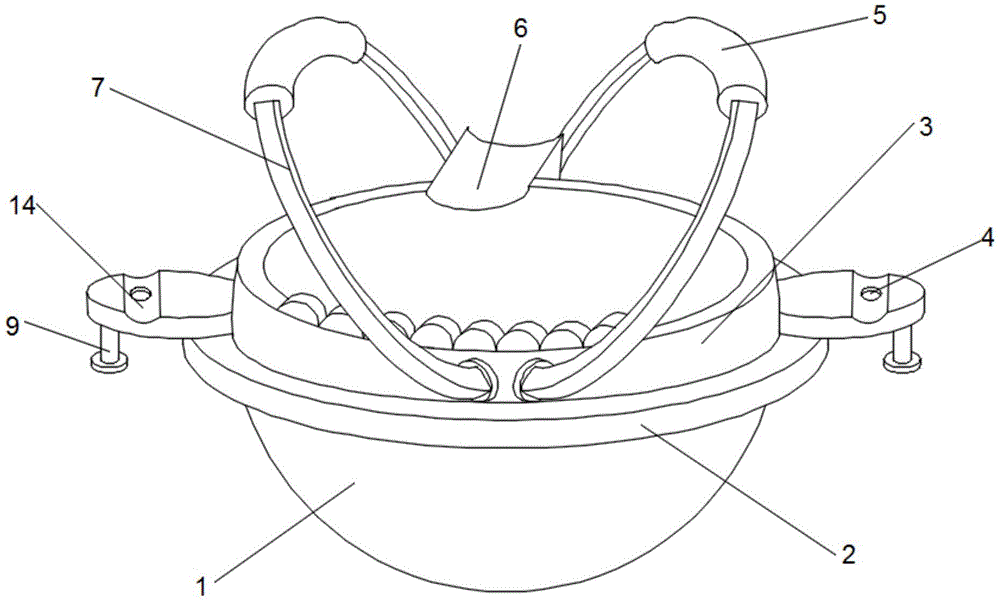

图1是本实用新型的整体结构示意图1；

图2是本实用新型的整体结构示意图2；

图3是本实用新型的支撑柱结构示意图；

图4是本实用新型的安装柱结构示意图；

图中锅体-1、安置圈-2、固定圈-3、小孔-4、把手-5、出料口-6、提竿-7、放置小板-8、支撑柱-9、凸块-10、弹簧-11、吸盘-12、安装柱-13、凹槽-14。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～4，本实用新型提供一种技术方案：一种用于茶叶加工的防烫伤炒茶锅炉，包括锅体1和固定圈3，锅体1顶部固定设有固定圈3，固定圈3一侧固定设有出料口6，固定圈3顶部一侧固定设有凸块10，固定圈3前后两侧面对称设有提竿7，提竿7中部卡套连接有把手5，固定圈3左右两侧均设有放置小板8，放置小板8底部一侧固定设有支撑柱9。

进一步的，支撑柱9底部固定设有吸盘12，支撑柱9内部固定设有弹簧11，吸盘12吸住灶台面时可固定支撑杆的位置，支撑杆固定好使得放置小板8承重时更加稳定，当把手5放置在放置小板8上时支撑杆内的弹簧11可缓解震动防止支撑杆错位。

进一步的，锅体1与固定圈3连接处固定设有安置圈2，便于锅体1与灶台无缝连接，使得加热保温效果更好。

进一步的，放置小板8顶部固定设有凹槽14，凹槽14顶部固定设有小孔4，把手5为弧形，且与凹槽14弧度相契合，使得把手5与放置小板8更加贴合，把手5一侧固定设有安装柱13，且安装柱13与小孔4相契合，便于炒茶时固定提竿7和把手5，当安装柱13和小孔4相契合时保证了把手5和提竿7放置的稳定性，在倾斜的灶台炒制时提竿7不易滑落影响茶叶的炒制，在炒制完成后可通过提竿7将锅体1提出灶台，操作简单方便且安全性高。

进一步的，凸块10为半圆块，凸块10外侧设有石棉隔热材料，设有多个凸块10整齐排列，凸块10占据固定圈3周长的三分之一，便于炒茶时操作人员放置手腕，使得操作人员手臂节省劳力，且凸块10排列为连续性的半圆块具有隔热效果防止了操作人员烫伤。

进一步的，提竿7周长为安置圈2周长的一半，在炒制过程中便于将提向两侧平摊收纳，防止提竿7影响炒制工作。

工作原理：首先，将锅体1放进灶台使得安置圈2卡套在灶台外侧，使得锅体1与灶台无缝连接，吸盘12吸住灶台面，炒茶时将设有凸块10一面对准操作人员，操作人员的手腕可搁置在凸块10上炒茶，炒制完成后握住把手5提起提竿7使得锅体1被提起，通过出料口6将炒制好的茶叶倒出。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
