技术领域

本实用新型涉及电力输送技术领域，具体的，涉及一种电缆输送塔。

背景技术

输电线路铁塔是输电用的塔状建筑物。通过将输送电缆连接在电塔上然后将其架设出去使得电缆能够将电力传输的更加的远，而因为其电塔都是架设在人较少的山区中，因此在其发生台风的时候没有其阻挡物使得风力会直接冲击电塔上，使得电塔很容易因为台风过大导致其发生倾斜倾倒。

实用新型内容

本实用新型旨在于解决电缆输送塔在发生台风的时候风力会直接作用在电塔身上使得很容易因为风力过大的时候发生倾斜和倾倒的技术问题.

为实现上述目的，本实用新型提供如下技术方案：

一种抗台风防倾倒电力塔基座结构，包括主体、焊接块和限位板，所述主体一侧嵌入设置有焊接块，所述焊接块周围嵌入设置有限位板；

所述主体包括有嵌入槽，所述嵌入槽开口设置于主体一侧；

所述嵌入槽包括有压力板和压力弹簧，所述压力板嵌入设置于嵌入槽中部顶端，所述压力弹簧嵌入设置于压力板一侧；

所述限位板包括有挤压槽、旋转槽和转轴，所述挤压槽固定连接于限位板一侧，所述旋转槽固定连接于限位板一侧，所述转轴嵌入设置于旋转槽中部。

进一步的优选方案：所述嵌入槽为主体一侧呈长方形状的开槽，且开槽与焊接块相嵌合，同时嵌入槽开口在限位板底端。

进一步的优选方案：所述压力板为嵌入槽中部通过压力弹簧连接在嵌入槽中部的长方形状板材。

进一步的优选方案：所述限位板由两个限位板相互连接组合设置一起。

进一步的优选方案：所述挤压槽为其中一个限位板抵住焊接块一侧呈半圆形状的凸块。

进一步的优选方案：所述旋转槽为两个限位板相连接一侧半圆形状的开槽。

有益效果：

(1)该种抗台风防倾倒电力塔基座结构设置有限位板，在发台风的时候风吹动到电塔的一侧因为其推动过大会导致其焊接块会沿着其滑轨向一侧进行偏移移动，而在焊接块向一侧移动的时候会抵住其限位板的挤压槽上，通过挤压槽能够在焊接块被台风吹动向一侧移动的时候推力能够通过其半圆形的凸块将推力向两侧引导使得其限位板能够让旋转槽沿着其转轴进行角度改变，使得两个限位板竖立设置让两个限位板重合在一起形成一个阻隔板进行限位，使得焊接块不会继续移动和倾斜。

(2)最后当焊接块推动其限位板竖立移动后会移动到嵌入槽的压力板上，通过自身的重量迫使其压力板缓慢的下降让焊接块嵌入进嵌入槽中进行限位和固定，使得焊接块不会轻易的受到台风影响。

附图说明

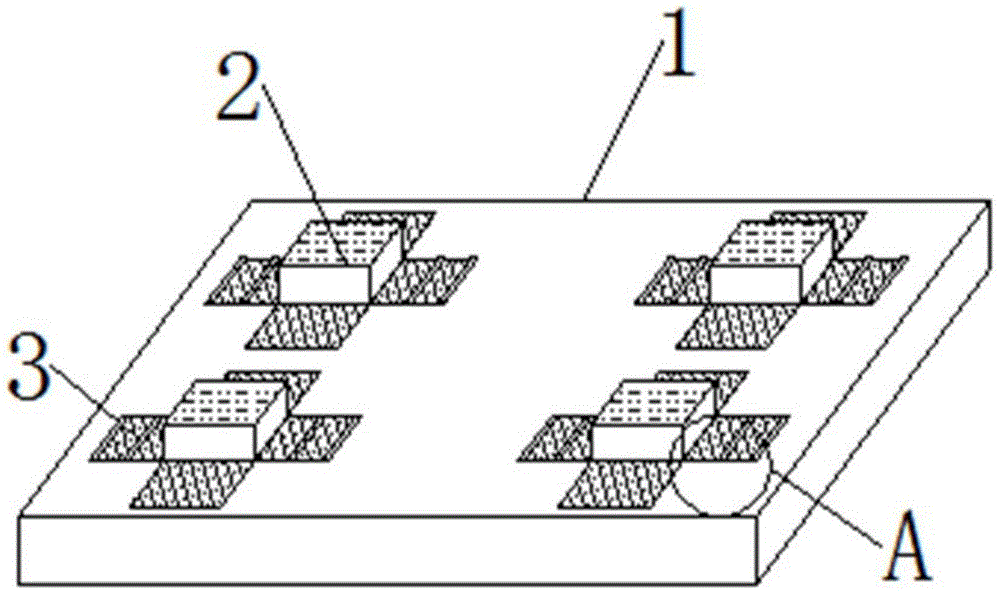

图1为本实用新型的整体结构示意图。

图2为本实用新型限位板的整体结构示意图。

图3为本实用新型图1中A处的放大结构示意图。

图1-3中：主体1、嵌入槽101、压力板1011、压力弹簧1012、焊接块2、限位板3、挤压槽301、旋转槽302、转轴303。

具体实施方式

请参阅图1至3，本实用新型实施例中，

本实用新型提供的一种抗台风防倾倒电力塔基座结构，包括主体1、焊接块2和限位板3，主体1一侧嵌入设置有焊接块2，焊接块2周围嵌入设置有限位板3；

主体1包括有嵌入槽101，嵌入槽101开口设置于主体1一侧；

嵌入槽101包括有压力板1011和压力弹簧1012，压力板1011嵌入设置于嵌入槽101中部顶端，压力弹簧1012嵌入设置于压力板1011一侧；

限位板3包括有挤压槽301、旋转槽302和转轴303，挤压槽301固定连接于限位板3一侧，旋转槽302固定连接于限位板3一侧，转轴303嵌入设置于旋转槽302中部。

其中，嵌入槽101为主体1一侧呈长方形状的开槽，且开槽与焊接块2相嵌合，同时嵌入槽101开口在限位板3底端，通过嵌入槽101能够在焊接块2被台风吹动的时候嵌入进凹槽中进行限位。

其中，压力板1011为嵌入槽101中部通过压力弹簧1012连接在嵌入槽101中部的长方形状板材，通过压力板1011能够让焊接块2移动到表面的时候通过其重量让其缓慢下降嵌入进嵌入槽101中。

其中，限位板3由两个限位板3相互连接组合设置一起。

其中，挤压槽301为其中一个限位板3抵住焊接块2一侧呈半圆形状的凸块，通过挤压槽301能够在焊接块2被台风吹动向一侧移动的时候推力能够通过其半圆形的凸块将推力向两侧引导使得其限位板3能够沿着其转轴303进行角度改变。

其中，旋转槽302为两个限位板3相连接一侧半圆形状的开槽，通过旋转槽302能够让限位板3受力的时候沿着其转轴303进行旋转改变角度。

工作原理：

在使用本实用新型一种抗台风防倾倒电力塔基座结构时，首先将电塔的底部四角焊接在焊接块2进行固定和搭建，然后在发台风的时候风吹动到电塔的一侧因为其推动过大会导致其焊接块2会沿着其滑轨向一侧进行偏移移动，而在焊接块2向一侧移动的时候会抵住其限位板3的挤压槽301上，通过挤压槽301能够在焊接块2被台风吹动向一侧移动的时候推力能够通过其半圆形的凸块将推力向两侧引导使得其限位板3能够让旋转槽302沿着其转轴303进行角度改变，使得两个限位板3竖立设置让两个限位板3重合在一起形成一个阻隔板进行限位，使得焊接块2不会继续移动和倾斜，最后当焊接块2推动其限位板3竖立移动后会移动到嵌入槽101的压力板1011上，通过自身的重量迫使其压力板1011缓慢的下降让焊接块2嵌入进嵌入槽101中进行限位和固定，使得焊接块2不会轻易的受到台风影响。
