技术领域
本实用新型涉及技术领域,具体为一种垂直式海上撤离装置。
背景技术
海上撤离装置是综合性海上救生设备,主要装备于客船,用于船舶发生紧急情况时协助人员迅速撤离遇难船。在整个撤离系统中,释放装置的释放速度决定了整套撤离系统的工作效率,从而影响到船舶遇难后船员的生存率,在撤离装置使用时,通过安装在船舶上的一个可伸出船体的滑动座将充气通道装置悬挂在船体外,并释放充气通道装置,使人们可以通过充气通道装置安全的滑落至海面上的救生艇上,但是由于船舶在海上出现紧急情况时长发生断电的情况,一般用于安装充气通道装置的滑动座均通过人力驱动,这样不仅不稳定,且需要多人合作才能驱动滑动座,不便于人们将滑动座的伸缩端推出船体外,并且现有的海上撤离装置的滑动座无法调节滑动座的高度,不便于适应不同护栏高度的船体。为此,我们提出一种垂直式海上撤离装置。
实用新型内容
本实用新型的目的在于提供一种垂直式海上撤离装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种垂直式海上撤离装置,包括底座、伸缩杆、顶板、滑轨、轨道滑条、固定板、连接杆、丝杆和限位板,所述底座上表面对称固定有伸缩杆,所述底座上的四个伸缩杆顶部固定有顶板,所述顶板上表面对称固定有滑轨,所述滑轨外侧滑动连接有轨道滑条,所述顶板上表面一端固定有固定板,所述顶板上的两个轨道滑条两端对称固定有连接杆,所述轨道滑条上靠近固定板的一端的连接杆中部开设有螺纹孔,所述螺纹孔内壁螺纹连接有丝杆,所述丝杆靠近固定板的一端通过轴承与固定板转动连接,所述顶板上表面远离固定板的一端固定有限位板,所述丝杆靠近限位板的一端通过轴承与限位板转动连接。
优选的,所述底座上表面中部固定有连接板,所述连接板上表面固定有固定套筒,所述固定套筒顶部通过轴承转动连接有内螺纹旋钮,所述内螺纹旋钮内壁螺纹连接有螺纹杆,且螺纹杆与固定套筒内壁滑动连接,所述螺纹杆顶部与顶板固定连接。
优选的,所述顶板上的两个轨道滑条上表面固定有固定框。
优选的,所述丝杆一端穿过固定板固定有手轮。
优选的,所述手轮一侧通过轴承转动连接有拨杆。
与现有技术相比,本实用新型的有益效果是:
1、本实用新型当出现进气情况时,人们转动手轮,进而带动丝杆转动,丝杆与连接杆螺纹连接,进而使得丝杆在转动时带动连接杆运动,进而带动轨道滑条在滑轨外侧滑动,使得轨道滑条慢慢滑出滑轨,直至靠近固定板的一端的连接杆与限位板接触位置,使得轨道滑条上的固定框滑出顶板,悬挑在船体外,并将充气通道装置充气,使得充气通道装置穿过固定框内壁垂直落在海面上,此装置便于人们将固定有充气通道装置的固定框滑动至船体外,且仅需一人即可进行驱动,节省救援人员的人力,便于人们使用。
2、本实用新型使用时,人们通过螺栓将底座安装在甲板上,且靠近护栏,而用于逃生的充气通道装置安装在固定框上,此时,人们通过旋转内螺纹旋钮,进而可使螺纹杆上下运动,进而带动顶板上下运动,调整顶板的高度,使得顶板的高度略高于护栏的高度,此装置便于根据不同的船体护栏的高度进行调节,适应性较高。
附图说明

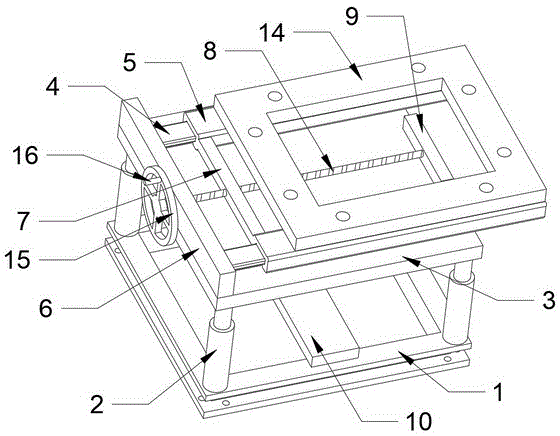

图1为本实用新型整体结构示意图;
图2为本实用新型整体结构示意图。
图中:1、底座;2、伸缩杆;3、顶板;4、滑轨;5、轨道滑条;6、固定板;7、连接杆;8、丝杆;9、限位板;10、连接板;11、固定套筒;12、内螺纹旋钮;13、螺纹杆;14、固定框;15、手轮;16、拨杆。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
请参阅图1-2,本实用新型提供一种技术方案:一种垂直式海上撤离装置,包括底座1、伸缩杆2、顶板3、滑轨4、轨道滑条5、固定板6、连接杆7、丝杆8和限位板9,所述底座1上表面对称固定有伸缩杆2,所述底座1上的四个伸缩杆2顶部固定有顶板3,所述顶板3上表面对称固定有滑轨4,所述滑轨4外侧滑动连接有轨道滑条5,所述顶板3上表面一端固定有固定板6,所述顶板3上的两个轨道滑条5两端对称固定有连接杆7,所述轨道滑条5上靠近固定板6的一端的连接杆7中部开设有螺纹孔,所述螺纹孔内壁螺纹连接有丝杆8,所述丝杆8靠近固定板6的一端通过轴承与固定板6转动连接,所述顶板3上表面远离固定板6的一端固定有限位板9,所述丝杆8靠近限位板9的一端通过轴承与限位板9转动连接。
所述底座1上表面中部固定有连接板10,所述连接板10上表面固定有固定套筒11,所述固定套筒11顶部通过轴承转动连接有内螺纹旋钮12,所述内螺纹旋钮12内壁螺纹连接有螺纹杆13,且螺纹杆13与固定套筒11内壁滑动连接,所述螺纹杆13顶部与顶板3固定连接,便与调节顶板3的高度,以便适应不同高度的护栏。
所述顶板3上的两个轨道滑条5上表面固定有固定框14,便于安装用于撤离的充气通道装置的固定。
所述丝杆8一端穿过固定板6固定有手轮15,便于人们驱动丝杆8转动。
所述手轮15一侧通过轴承转动连接有拨杆16,便于人们转动手轮15。
工作原理为:使用时,人们通过螺栓将底座1安装在甲板上,且靠近护栏,而用于逃生的充气通道装置安装在固定框14上,此时,人们通过旋转内螺纹旋钮12,进而可使螺纹杆13上下运动,进而带动顶板3上下运动,调整顶板3的高度,使得顶板3的高度略高于护栏的高度,当出现进气情况时,人们转动手轮15,进而带动丝杆8转动,丝杆8与连接杆7螺纹连接,进而使得丝杆8在转动时带动连接杆7运动,进而带动轨道滑条5在滑轨4外侧滑动,使得轨道滑条5慢慢滑出滑轨4,直至靠近固定板6的一端的连接杆7与限位板9接触位置,使得轨道滑条5上的固定框14滑出顶板3,悬挑在船体外,并将充气通道装置充气,使得充气通道装置穿过固定框14内壁垂直落在海面上。
需要说明的是,在本文中,诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来,而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且,术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含,从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素,而且还包括没有明确列出的其他要素,或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
