技术领域

本实用新型涉及警用器具技术领域，具体为一种警棍。

背景技术

警备器具中包括警棍、防爆匕首和强光手电等诸多设备，警棍是警察执行公务时，使用的特制棍棒，目前技术考虑不全面，具有以下弊端：

1、警棍长度固定，在遭遇突发情况时，需要加装辅助警棍以增加长度，但是加装警棍需要一定的时间，使得加装并不便捷。

2、警棍与辅助警棍的螺纹接口在多次拆装后，容易磨损，导致后期连接不稳定，使警棍易脱落。

实用新型内容

本实用新型旨在于解决现有的警棍如何快速拆装和连接不稳定的技术问题，提供一种组合式警棍，该装置中通过设置嵌合块部件，能够卡住固定管和活动管的连接处，有效避免用户挥动警棍时突然发生弯折，提高警棍展开后的稳定性，具有广泛的实用性。

为实现上述目的，本实用新型提供如下技术方案：

一种组合式警棍，包括普通部件和打击部件，所述普通部件的内部活动设置有打击部件，所述普通部件的包括抓握层和固定管，所述固定管的外部粘接有抓握层，所述抓握层的内部缝制有挂带，所述固定管的内部开设有活动槽，所述固定管的表面开设有嵌槽，所述嵌槽的底面活动设置有弹簧扣，所述固定管远离抓握层的一侧凸起有转轴凸，所述打击部件包括活动管和嵌合块，所述活动槽的内部放置有活动管，且活动管的一端与转轴凸转动连接，所述嵌槽的内部间隙配合有嵌合块，所述嵌合块的表面凸起有凸块。

作为本实用新型进一步的方案：所述弹簧扣靠近凸块的一侧具有一个30°～45°的倾斜角，且弹簧扣的底部通过弹簧与固定管连接。

作为本实用新型进一步的方案：所述嵌槽为反“F”型，且嵌槽与嵌合块和凸块配套设置。

作为本实用新型进一步的方案：所述固定管、活动管和嵌合块为钢制管，所述活动管的底部焊接有一个阻块，且阻块的底部开设有与嵌合块配合的槽。

作为本实用新型进一步的方案：所述抓握层为棉质绷带，且抓握层的内侧粘附有海绵胶。

作为本实用新型进一步的方案：所述挂带的两侧缝制有魔术贴，且魔术贴与固定管配套设置，所述活动槽与活动管间隙配合。

作为本实用新型进一步的方案：所述活动管的表面均匀凸出有60～120个凸起，且活动管的顶端形成一根钝刺。

本实用新型具有以下有益效果:

（1）该种组合式警棍设置有弹簧扣，通过弹簧扣可在嵌合块移动限位活动管后卡住凸块，避免嵌合块脱位而导致活动管下落，降低警务人员的安全性。

（2）该种组合式警棍设置有嵌合块，通过嵌合块能够卡住固定管和活动管的连接处，有效避免用户挥动警棍时突然发生弯折，提高警棍展开后的稳定性。

（3）该种组合式警棍设置有活动槽，通过活动槽可将活动管进行放置，使固定管与活动管一体化，同时缩短展开活动管的时间，使用户可更加快速的进入处理问题的状态。

综上，该种组合式警棍具有广泛的实用性，以解决上述背景技术中提出的现有的警棍如何快速拆装和连接不稳定的问题，有很高的推广价值。

附图说明

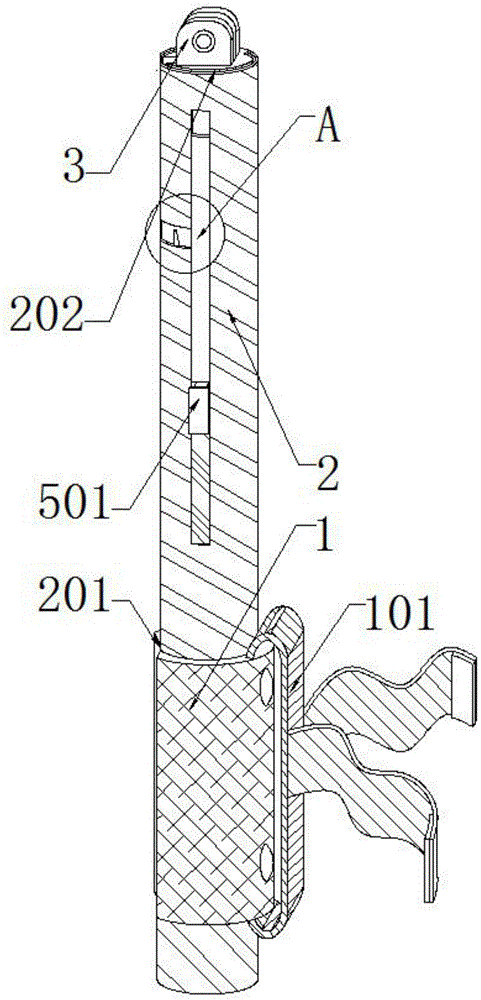

图1为本实用新型的整体结构示意图。

图2为本实用新型的A部分结构示意图。

图3为本实用新型的抓握层顶部剖视结构示意图。

图4为本实用新型的活动槽侧结构示意图。

图5为本实用新型的固定管展开结构示意图。

图6为本实用新型的警棍展开结构示意图。

图1-6中：1-抓握层，101-挂带，2-固定管，201-活动槽，202-嵌槽，203-弹簧扣，3-转轴凸，4-活动管，5-嵌合块，501-凸块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型中使用的抓握层1、固定管2、活动槽201、嵌槽202、弹簧扣203、转轴凸3、活动管4、嵌合块5均可以通过市场购买或私人订制所得。

请参阅图1～6，本实用新型实施例中，一种组合式警棍，包括普通部件和打击部件，普通部件的内部活动设置有打击部件，普通部件的包括抓握层1和固定管2，固定管2的外部粘接有抓握层1，抓握层1的内部缝制有挂带101，固定管2的内部开设有活动槽201，通过活动槽201可将活动管4进行放置，使固定管2与活动管4一体化，同时缩短展开活动管4的时间，使用户可更加快速的进入处理问题的状态，固定管2的表面开设有嵌槽202，嵌槽202的底面活动设置有弹簧扣203，通过弹簧扣203可在嵌合块5移动限位活动管4后卡住凸块501，避免嵌合块5脱位而导致活动管4下落，降低警务人员的安全性，固定管2远离抓握层1的一侧凸起有转轴凸3，打击部件包括活动管4和嵌合块5，通过嵌合块5能够卡住固定管2和活动管4的连接处，有效避免用户挥动警棍时突然发生弯折，提高警棍展开后的稳定性，活动槽201的内部放置有活动管4，且活动管4的一端与转轴凸3转动连接，嵌槽202的内部间隙配合有嵌合块5，嵌合块5的表面凸起有凸块501。

进一步的，弹簧扣203靠近凸块501的一侧具有一个30°～45°的倾斜角，且弹簧扣203的底部通过弹簧与固定管2连接。

进一步的，嵌槽202为反“F”型，且嵌槽202与嵌合块5和凸块501配套设置。

进一步的，固定管2、活动管4和嵌合块5为钢制管，活动管4的底部焊接有一个阻块，且阻块的底部开设有与嵌合块5配合的槽。

进一步的，抓握层1为棉质绷带，且抓握层1的内侧粘附有海绵胶。

进一步的，挂带101的两侧缝制有魔术贴，且魔术贴与固定管2配套设置，活动槽201与活动管4间隙配合。

进一步的，活动管4的表面均匀凸出有60～120个凸起，且活动管4的顶端形成一根钝刺。

在本实用新型中：弹簧扣203靠近凸块501的一侧具有一个30°～45°的倾斜角，且弹簧扣203的底部通过弹簧与固定管2连接；嵌槽202为反“F”型，且嵌槽202与嵌合块5和凸块501配套设置；固定管2、活动管4和嵌合块5为钢制管，活动管4的底部焊接有一个阻块，且阻块的底部开设有与嵌合块5配合的槽；抓握层1为棉质绷带，且抓握层1的内侧粘附有海绵胶；挂带101的两侧缝制有魔术贴，且魔术贴与固定管2配套设置，活动槽201与活动管4间隙配合；活动管4的表面均匀凸出有60～120个凸起，且活动管4的顶端形成一根钝刺。

在使用本实用新型一种组合式警棍时，首先，用户根据手部大小将抓握层1不断贴合上一层抓握层1，加厚抓握层1的厚度，使警棍使用更加顺手，之后转动转轴凸3，检测固定管2和活动管4是否正常运转，正常使用时，手部插入抓握层1和挂带101之间，握住抓握层1和活动槽201的开口处，避免警棍脱手，遭遇突发情况时，松开抓握层1外周的魔术贴，使活动管4可活动，抓握住抓握层1，甩动警棍，转动转轴凸3，将活动管4从固定管2内甩出，之后将凸块501顺着嵌槽202向活动管4方向推出，使凸块501位于弹簧扣203的倾斜侧，再将凸块501向弹簧扣203处移动，使凸块501压住弹簧扣203，将弹簧扣203下压，使凸块501越过弹簧扣203，同时弹簧将弹簧扣203复位，将凸块501卡住，将活动管4和固定管2限位，更好的处理突发情况，从而完成了一种组合式警棍的工作过程。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
