技术领域

本实用新型涉及汽车防盗技术领域，尤其涉及一种方便拆卸的汽车车牌防盗装置。

背景技术

汽车牌照作为汽车身份的标识必须被悬挂于车身前后，且必不可少，因此所有汽车的前后都有汽车牌照的安装位置，但是汽车牌照由于安装方式简单方便，很容易被盗窃。目前，汽车车牌的安装结构的防盗方法，通常是采用防盗螺栓对车牌进行固定，但是这种方式也存在被盗窃的可能性，偷盗者可以使用特殊的工具从外部将螺栓拆掉，在专利CN103174728中提到一种汽车车牌防盗装置，该装置从车牌安装钣金的内侧对连接螺栓设计了防盗结构，使连接螺栓在被从外部扳动时一直转动，无法拧掉，但是，该装置在需要拆卸车牌时需要从内侧将与连接螺栓连接的螺母进行固定，所以使车主自己在进行车牌拆卸时也十分费事。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种方便拆卸的汽车车牌防盗装置。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种方便拆卸的汽车车牌防盗装置，包括连接螺栓、转动组件和固定组件，所述连接螺栓从车架钣金的外部插入车牌，所述转动组件包括轴承和连接套管，所述连接套管分为圆柱段和六棱柱段，所述圆柱段和六棱柱段固定连接且同轴线，连接套管的圆柱段插入轴承的内圈，圆柱段的外壁与轴承的内圈之间为过盈配合，在圆柱段的端面中心处设有与连接螺栓相匹配的螺纹孔，所述连接螺栓通过螺纹固定连接在圆柱段的螺纹孔中，所述轴承的外圈通过焊接固定在车架钣金的内侧壁上，所述固定组件设置在车架钣金内部转动组件的一侧。

优选的，所述固定组件包括滑柱、推板、套筒和顶出气缸，所述滑柱共有四根且分别垂直设置在车架钣金内部与车牌的四个角相对应的位置，所述推板的四个角套接滑动在四根滑柱上，所述套筒固定在推板的外侧面上与连接套管相匹配的位置上，所述顶出气缸固定在推板内侧面的车架上，所述顶出气缸的输出轴固定在推板的内侧面中心位置。

优选的，所述套筒的外侧面中心位置设有与连接套管的六棱柱段相匹配的六棱柱槽。

优选的，所述套筒的个数与连接螺栓的个数相等。

优选的，所述连接螺栓的外侧面上做有标记，通过标记可以转动连接螺栓调节连接套管的六棱柱的角度以便于套筒套入连接套管的六棱柱段。

本实用新型提出的一种方便拆卸的汽车车牌防盗装置，有益效果在于：本实用新型通过转动组件使连接螺栓随着连接套管转动，当连接套管没有被固定时无法将连接螺栓拆掉，使车牌的防盗性更好，当使用固定组件的套筒将连接套管进行固定后，可以将螺栓从外部直接拆卸，拆卸方便。

附图说明

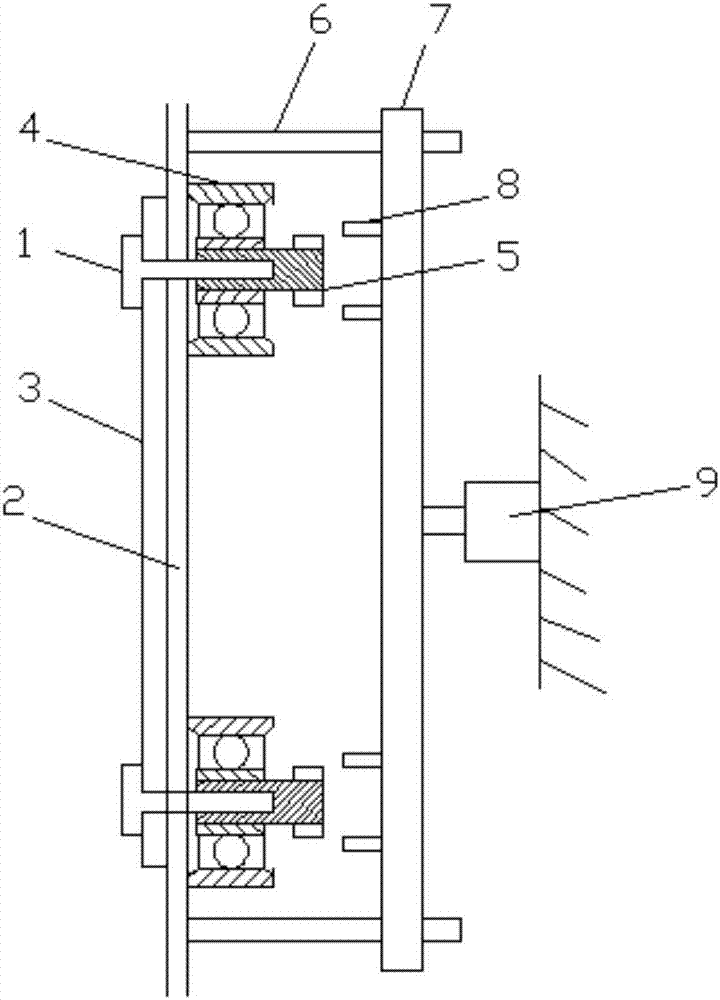

图1为本实用新型提出的一种方便拆卸的汽车车牌防盗装置的结构示意图；

图2为本实用新型提出的一种方便拆卸的汽车车牌防盗装置的转动组件结构示意图；

图3为本实用新型提出的一种方便拆卸的汽车车牌防盗装置的连接套管结构示意图；

图4为本实用新型提出的一种方便拆卸的汽车车牌防盗装置的套筒结构示意图；

图中：1-连接螺栓，2-车架钣金，3-车牌，4轴承，5-连接套管，6-滑柱，7-推板，8-套筒，9-顶出气缸，51-圆柱段，52-六棱柱段，53-螺纹孔，81-六棱柱槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种方便拆卸的汽车车牌防盗装置，包括连接螺栓1、转动组件和固定组件，所述连接螺栓1从车架钣金2的外部插入车牌3，所述转动组件包括轴承4和连接套管5，所述连接套管5分为圆柱段51和六棱柱段52，所述圆柱段51和六棱柱段52固定连接且同轴线，连接套管5的圆柱段51插入轴承4的内圈，圆柱段51的外壁与轴承4的内圈之间为过盈配合，在圆柱段51的端面中心处设有与连接螺栓1相匹配的螺纹孔53，所述连接螺栓1通过螺纹固定连接在圆柱段51的螺纹孔53中，所述轴承4的外圈通过焊接固定在车架钣金2的内侧壁上，所述固定组件设置在车架钣金2内部转动组件的一侧。

所述固定组件包括滑柱6、推板7、套筒8和顶出气缸9，所述滑柱6共有四根且分别垂直设置在车架钣金2内部与车牌3的四个角相对应的位置，所述推板7的四个角套接滑动在四根滑柱6上，所述套筒8固定在推板7的外侧面上与连接套管5相匹配的位置上，所述顶出气缸9固定在推板7内侧面的车架上，所述顶出气缸9的输出轴固定在推板7的内侧面中心位置，所述套筒8的外侧面中心位置设有与连接套管5的六棱柱段52相匹配的六棱柱槽81，所述套筒8的个数与连接螺栓1的个数相等，所述连接螺栓1的外侧面上做有标记，通过标记可以转动连接螺栓1调节连接套管5的六棱柱段52的角度以便于套筒8套入连接套筒8的六棱柱段52。

工作原理：本实用新型通过转动组件使连接螺栓1随着连接套管5转动，当连接套管5没有被固定时无法将连接螺栓1拆掉，使车牌3的防盗性更好，当需要拆卸车牌3时，通过从外部转动连接螺栓1调节连接套管5的六棱柱段52的角度，使套筒8便于套在六棱柱段52的外部，使连接套管5无法转动，可以将螺栓1从外部直接拆卸。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
