技术领域

本实用新型涉及家庭用品设施领域，尤其涉及一种户外防雨插盘。

背景技术

电源插座是指用来接上用来将市电提供的交流电，使家用电器与可携式小型设备通电可使用的装置。电源插座是有插槽或凹洞的母接头，用来让有棒状或铜板状突出的电源插头插入，以将电力经插头传导到电器。一般插座都设计成非同一规格的插头就无法插入，部分插座上会有棒状突出，搭配插头上的凹洞。现有的插座在雨天户外容易进水，引发危险，十分不便。

实用新型内容

本实用新型的目的在于提供一种户外防雨插盘，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：

一种户外防雨插盘，包括上盖、底座、挡雨板、卡板、转轴、伸缩线和插头，所述上盖通过转轴安装在底座顶部，所述上盖前面开设有用于电源线穿过的线孔，所述线孔四周设有用于防止雨水从线孔进入插座的挡雨板，所述上盖前面开设有用于固定的卡板，所述所述底座表面对应卡板开设有卡口，所述底座表面设有用于连接用电器的插孔，底座侧面通过合页装有用于保护插座的侧板，所述侧板内装有用于插座接入电源的插头，所述插头通过伸缩线与底座相连。

优选的，所述伸缩线通过弹簧安装在底座内，所述侧板内开设有用于插头和伸缩线穿过的穿孔。

优选的，所述上盖、底座、挡雨板和卡板材料均为塑料。

与现有技术相比，本实用新型具有以下优点：本实用新型结构简单，设计合理，造价成本低；在下雨天户外使用插座充电时，提起卡板，将上盖沿转轴转动，露出底座上的插孔，将用电器的电源线插接在底座上，盖上上盖，通过线孔将电源线穿出上盖，将上盖卡板通过卡板连接卡口固定，通过拉动侧板，侧板沿合页抬起，取出底座内的插头连接在电源上，侧板防止雨水从底座侧面流入插座，使用完毕后，插座通过伸缩线收回插座内，挡雨板有效防止雨水从线孔流入上盖内，上盖有效挡雨，保护底座，安全可靠，宜推广使用。

附图说明

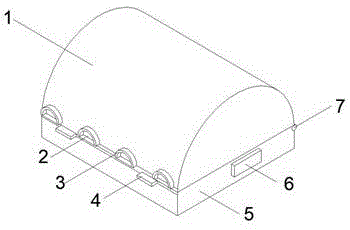

图1为本实用新型户外防雨插盘的结构图。

图2为本实用新型户外防雨插盘的上盖打开结构图。

图中：1、上盖，2、线孔，3、挡雨板，4、卡板，5、底座，6、侧板，7、转轴，8、插孔，9、卡口，10、伸缩线，11、插头。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图所示，一种户外防雨插盘，包括上盖1、底座5、挡雨板3、卡板4、转轴7、伸缩线10和插头11，所述上盖1通过转轴7安装在底座5顶部，所述上盖1前面开设有用于电源线穿过的线孔2，所述线孔2四周设有用于防止雨水从线孔2进入插座的挡雨板3，所述上盖1前面开设有用于固定的卡板4，所述所述底座5表面对应卡板4开设有卡口9，所述底座5表面设有用于连接用电器的插孔8，底座5侧面通过合页装有用于保护插座的侧板6，所述侧板6内装有用于插座接入电源的插头11，所述插头11通过伸缩线10与底座5相连。

本实用新型工作原理：在下雨天户外使用插座充电时，提起卡板4，将上盖1沿转轴7转动，露出底座5上的插孔8，将用电器的电源线插接在底座5上，盖上上盖1，通过线孔2将电源线穿出上盖1，将上盖1卡板4通过卡板4连接卡口9固定，通过拉动侧板6，侧板6沿合页抬起，取出底座5内的插头11连接在电源上，侧板6防止雨水从底座5侧面流入插座，使用完毕后，插座通过伸缩线10收回插座内，挡雨板3有效防止雨水从线孔2流入上盖1内，上盖1有效挡雨，保护底座5，安全可靠。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
