技术领域

本实用新型涉及消防设备技术领域，具体为一种消防水阀。

背景技术

消防水阀是灭火的射水工具，用其与水带连接会喷射密集充实的水流。具有射程远、水量大等优点，现有的消防水阀连接水源后，在水压的作用下，能够以一束、直流或以一定角度的开花的形式喷出，是火场中使用的能够扑灭火灾的手持工具，即通过水枪的水或泡沫灭火剂能够打至火灾现场，以冷却或隔离的方式灭火，但是，现有的消防水阀只能形成较小角度的开花的形式喷出，难以满足以近距离、点对点的形式进行灭火的要求，不能对消防员起到较好的保护作用。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种消防水阀，解决了现有技术的消防水阀只能以较小的开花形式喷出，无法近距离、点对点的进行灭火要求的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种消防水阀，包括外壳，所述外壳为左右贯通状结构，外壳的内部设置有水道，水道的右端与外壳的内壁固定连接，水道的外表面套接有第一锥齿轮，第一锥齿轮的右侧面啮合有第二锥齿轮，第二锥齿轮的上表面固定连接有转轴，转轴远离第二锥齿轮的一端贯穿外壳，第一锥齿轮的左侧面固定连接有第一调节环，第一调节环的左方设置有第二调节环，第一调节环和第二调节环均套接在水道的外表面，第二调节环与水道滑动连接，第一调节环和第二调节环相对的一面均固定连接有若干个斜块，水道左端的外表面固定连接有固定块，第二调节环与固定块之间设置有弹簧，弹簧套接在水道的外表面，弹簧的两端分别于固定块和第二调节环相对的一面固定连接，第二调节环的左侧面固定连接有铰接块，水道的左端设置有支撑杆，支撑杆的中部与固定块铰接，支撑杆的右端与铰接块之间设置有拉杆，拉杆的两端分别与支撑杆和铰接块铰接，支撑杆的左端固定连接有叶片。

优选的，所述转轴位于外壳上方的一端固定连接有手轮，手轮与第二锥齿轮同心设置。

优选的，所述斜块的数量有八个，第一调节环和第二调节环均分别固定连接有四个，位于左侧的四个斜块以第二调节环的圆心等距离圆周阵列分布，位于右侧的四个斜块以第一调节环的圆心等距离圆周阵列分布，左右四个斜块互相交错分布。

优选的，所述固定块的数量有四个，四个固定块以水道的圆心等距离圆周阵列分布，铰接块的数量有四个，铰接块的位置与固定块的位置相对应，拉杆设置在位于同一侧的铰接块和固定块之间。

优选的，所述第一锥齿轮、第一调节环和第二调节环均为同心设置，第一调节环和第二调节环的大小相等。

优选的，所述叶片的形状均为扇形结构，四个叶片以水道的圆心等距离圆周阵列分布。

(三)有益效果

本实用新型提供了一种消防水阀。具备以下有益效果：

1、该消防水阀，通过设置手轮、第一锥齿轮、第二锥齿轮、第一调节环、第二调节环和叶片，转动手轮的时候，第一锥齿轮带动第二锥齿轮旋转，进一步的带动第一调节环旋转，此时第一调节环的斜块开始挤压第二调节环的斜块，第二调节环受力开始向左移动，此时拉杆可以推动支撑杆，四个叶片开始关闭，反向转动手轮，叶片开始张开，达到了改变以及调节出水形式的效果，解决了现有技术的消防水阀只能以较小的开花形式喷出，无法近距离、点对点的进行灭火要求的问题。

2、该消防水阀，通过设置弹簧、固定块和铰接块，第二调节环移动的时候，弹簧开始受力压缩或者伸张，达到了防止铰接环卡死的效果，解决了现有技术的消防水阀由于长期与水接触造成生锈的问题。

附图说明

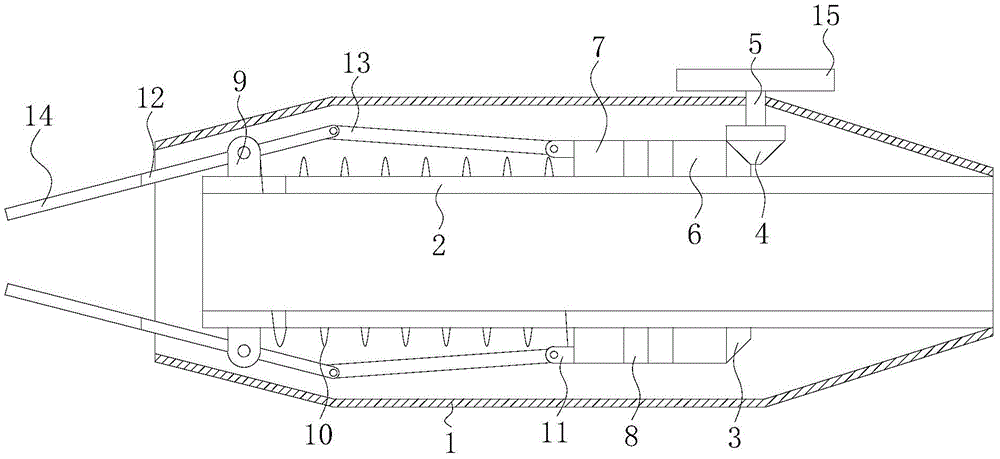

图1为本实用新型结构示意图；

图2为本实用新型第一调节环和第二调节环的连接示意图；

图3为本实用新型内部结构示意图；

图4为本实用新型侧视图。

其中，1外壳、2水道、3第一锥齿轮、4第二锥齿轮、5转轴、6第一调节环、7第二调节环、8斜块、9固定块、10弹簧、11铰接块、12支撑杆、13拉杆、14叶片、15手轮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种消防水阀，如图1-4所示，包括外壳1，外壳1为左右贯通状结构，外壳1的内部设置有水道2，水道2的右端与外壳1的内壁固定连接，水道2的外表面套接有第一锥齿轮3，第一锥齿轮3的右侧面啮合有第二锥齿轮4，第二锥齿轮4的上表面固定连接有转轴5，转轴5位于外壳1上方的一端固定连接有手轮15，手轮15与第二锥齿轮4同心设置，手轮15可以用来调节水量以及喷水的形式，转轴5远离第二锥齿轮4的一端贯穿外壳1，第一锥齿轮3的左侧面固定连接有第一调节环6，第一调节环6的左方设置有第二调节环7，第一锥齿轮3、第一调节环6和第二调节环7均为同心设置，第一调节环6和第二调节环7的大小相等，第一锥齿轮3的尺寸大于第二锥齿轮4的尺寸，可以增大转动时候的扭矩，第一调节环6和第二调节环7均套接在水道2的外表面，第二调节环7与水道2滑动连接，第一调节环6和第二调节环7相对的一面均固定连接有若干个斜块8，斜块8的数量有八个，第一调节环6和第二调节环7均分别固定连接有四个，位于左侧的四个斜块8以第二调节环7的圆心等距离圆周阵列分布，位于右侧的四个斜块8以第一调节环6的圆心等距离圆周阵列分布，左右四个斜块8互相交错分布，交错分布的斜块8可以起到挤压的作用，可以用来调节第二调节环7的移动距离，水道2左端的外表面固定连接有固定块9，第二调节环7与固定块9之间设置有弹簧10，弹簧10套接在水道2的外表面，弹簧10的两端分别于固定块9和第二调节环7相对的一面固定连接，第二调节环7的左侧面固定连接有铰接块11，水道2的左端设置有支撑杆12，支撑杆12的中部与固定块9铰接，支撑杆12的右端与铰接块11之间设置有拉杆13，固定块9的数量有四个，四个固定块9以水道2的圆心等距离圆周阵列分布，铰接块11的数量有四个，铰接块11的位置与固定块9的位置相对应，拉杆13设置在位于同一侧的铰接块11和固定块9之间，拉杆13的两端分别与支撑杆12和铰接块11铰接，支撑杆12的左端固定连接有叶片14，叶片14的形状均为扇形结构，四个叶片14以水道2的圆心等距离圆周阵列分布，叶片14的开合是用来控制喷水形式的。

工作原理，转动手轮15的时候，第一锥齿轮3带动第二锥齿轮4旋转，进一步的带动第一调节环6旋转，此时第一调节环6的斜块8开始挤压第二调节环4的斜块8，第二调节环4受力开始向左移动，此时拉杆13可以推动支撑杆12，四个叶片14开始关闭，反向转动手轮15，叶片14开始张开，第二调节环7移动的时候，弹簧10开始受力压缩或者伸张，防止因为生锈导致卡死。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
