技术领域

本实用新型涉及安防监控技术领域，具体为一种楼宇用安防监控装置。

背景技术

近年来，随着社会经济的快速发展和安防技术的不断更新和进步，人身安全、财产安全及居住环境安全得到了社会大众的普遍重视，安防系统作为保护民众人身财产安全的重要工具，在工厂、企业、建筑大楼、商场、学校等行业已经得到了广泛的应用，安防综合管理平台，基于标准的互联网协议，能架构在宽带互联网和移动互联网之上，将分散、独立的现场监控点进行联网，与各种监控设备无缝连接，实现跨区域统一监控和管理，平台主要由视频监控子系统、报警子系统、移动终端子系统等应用模块组成，可管理多达三万个视频点，支持DVR、DVS、IP摄像机和SDI设备，支持标清和高清应用，满足企业级用户对安防系统的各种要求，目前的安防监控装置在应用中存在不便于安装和拆卸的问题，从而增加了监控装置安装和更换的工作量。

实用新型内容

本实用新型的目的在于提供一种楼宇用安防监控装置，具备便于固定和拆卸的优点，解决了目前的安防监控装置在应用中存在不便于安装和拆卸的问题，从而增加了监控装置安装和更换的工作量的问题。

为实现上述目的，本实用新型提供如下技术方案：一种楼宇用安防监控装置，包括固定板和螺栓，所述固定板的底部设置有连接板，所述连接板的两侧均固定连接有横板，所述横板与固定板之间通过螺栓螺纹连接，所述连接板底部的两侧均开设有卡槽，所述卡槽的内腔活动连接有卡接机构，所述卡接机构包括卡块，所述卡块的底部延伸至卡槽的外部并固定连接有监控本体，所述连接板的两侧均设置有拆卸机构，所述拆卸机构包括活动槽。

优选的，所述卡块的一侧开设有弹簧槽，所述弹簧槽的内腔固定连接有夹紧弹簧，所述夹紧弹簧的一侧固定连接有固定销，所述固定销延伸至活动槽的内腔。

优选的，所述活动槽的内腔活动连接有活动推杆，所述活动推杆的一侧固定连接有凸块，所述活动推杆的另一侧延伸至连接板的外部。

优选的，所述弹簧槽内腔的顶部和底部均开设有第一限位槽，所述第一限位槽的内腔滑动连接有第一限位块，所述第一限位块远离第一限位槽内腔的一侧与固定销固定连接。

优选的，所述活动推杆位于连接板外部一端的表面套设有复位弹簧，所述活动槽内腔的顶部和底部均开设有第二限位槽，所述第二限位槽的内腔滑动连接有第二限位块，所述第二限位块远离第二限位槽内腔的一侧与活动推杆固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过夹紧弹簧的弹力带动固定销延伸至活动槽的内腔，固定销与活动槽卡接，从而对监控本体进行固定，按压活动推杆，活动推杆带动凸块运动，凸块对固定销挤压，固定销受力向弹簧槽的内腔运动，从而固定销从活动槽的内腔脱离，完成拆卸，解决了目前的安防监控装置在应用中存在不便于安装和拆卸的问题，从而增加了监控装置安装和更换的工作量的问题。

2、本实用新型通过设置横板和螺栓，起到了对连接板固定的效果，通过设置第一限位槽和第一限位块，起到了对固定销限位的效果，通过设置第二限位槽和第二限位块，起到了对凸块限位的效果，通过设置复位弹簧，起到了带动活动推杆复位的效果。

附图说明

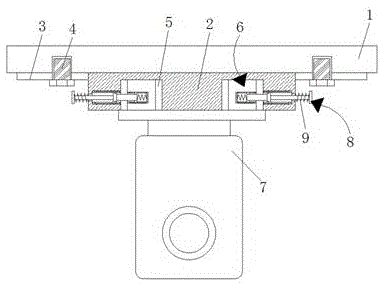

图1为本实用新型结构示意图；

图2为本实用新型卡接机构结构示意图；

图3为本实用新型拆卸机构结构示意图。

图中：1、固定板；2、连接板；3、横板；4、螺栓；5、卡槽；6、卡接机构；61、卡块；62、弹簧槽；63、夹紧弹簧；64、固定销；65、第一限位槽；66、第一限位块；7、监控本体；8、拆卸机构；81、活动槽；82、活动推杆；83、凸块；84、第二限位槽；85、第二限位块；9、复位弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型的固定板1、连接板2、横板3、螺栓4、卡槽5、卡接机构6、卡块61、弹簧槽62、夹紧弹簧63、固定销64、第一限位槽65、第一限位块66、监控本体7、拆卸机构8、活动槽81、活动推杆82、凸块83、第二限位槽84、第二限位块85和复位弹簧9部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种楼宇用安防监控装置，包括固定板1和螺栓4，固定板1的底部设置有连接板2，连接板2的两侧均固定连接有横板3，横板3与固定板1之间通过螺栓4螺纹连接，连接板2底部的两侧均开设有卡槽5，卡槽5的内腔活动连接有卡接机构6，卡接机构6包括卡块61，卡块61的底部延伸至卡槽5的外部并固定连接有监控本体7，连接板2的两侧均设置有拆卸机构8，拆卸机构8包括活动槽81，卡块61的一侧开设有弹簧槽62，弹簧槽62的内腔固定连接有夹紧弹簧63，夹紧弹簧63的一侧固定连接有固定销64，弹簧槽62内腔的顶部和底部均开设有第一限位槽65，第一限位槽65的内腔滑动连接有第一限位块66，第一限位块66远离第一限位槽65内腔的一侧与固定销64固定连接，固定销64延伸至活动槽81的内腔，活动槽81的内腔活动连接有活动推杆82，活动推杆82的一侧固定连接有凸块83，活动推杆82的另一侧延伸至连接板2的外部，活动推杆82位于连接板2外部一端的表面套设有复位弹簧9，活动槽81内腔的顶部和底部均开设有第二限位槽84，第二限位槽84的内腔滑动连接有第二限位块85，第二限位块85远离第二限位槽84内腔的一侧与活动推杆82固定连接，通过夹紧弹簧63的弹力带动固定销64延伸至活动槽81的内腔，固定销64与活动槽81卡接，从而对监控本体7进行固定，按压活动推杆82，活动推杆82带动凸块83运动，凸块83对固定销64挤压，固定销64受力向弹簧槽62的内腔运动，从而固定销64从活动槽81的内腔脱离，完成拆卸，解决了目前的安防监控装置在应用中存在不便于安装和拆卸的问题，从而增加了监控装置安装和更换的工作量的问题。

使用时，通过夹紧弹簧63的弹力带动固定销64延伸至活动槽81的内腔，固定销64与活动槽81卡接，从而对监控本体7进行固定，按压活动推杆82，活动推杆82带动凸块83运动，凸块83对固定销64挤压，固定销64受力向弹簧槽62的内腔运动，从而固定销64从活动槽81的内腔脱离，完成拆卸，解决了目前的安防监控装置在应用中存在不便于安装和拆卸的问题，从而增加了监控装置安装和更换的工作量的问题。

本申请文件中使用到的标准零件均可以从市场上购买，而且根据说明书和附图的记载均可以进行订制，各个零件的具体连接方式均采用现有技术中成熟的螺栓、铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中常规的型号。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
