技术领域

本实用新型涉及监控探头技术领域，具体为一种便于安装的监控探头。

背景技术

监控系统是安防系统中应用最多的系统之一，现在市面上较为适合的工地监控系统是手持式视频通信设备，视频监控现在是主流，从最早模拟监控到前些年火热数字监控再到现在方兴未艾网络视频监控，发生了翻天覆地变化，在IP技术逐步统一全球今天，我们有必要重新认识视频监控系统发展历史，现有的监控探头，拥有很多种类型，但是大多数的监控探头都是直接通过多个螺栓将其固定，存在不便于安装的问题，也有一些便于安装的结构，通常是使用弹簧进行卡紧，但是这种安装方式卡紧后不能进一步的进行固定，固定效果较差，如果遇到人为不小心碰到或者是较大的晃动很容易使监控探头掉落至地面，造成监控探头损坏。

实用新型内容

本实用新型的目的在于提供一种便于安装的监控探头，具备便于安装且固定效果好的优点，解决了现有监控探头不便于安装和固定效果差的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于安装的监控探头，包括监控探头本体，所述监控探头本体的顶部设置有安装板，所述安装板的顶部开设有安装孔，所述安装板的底部固定连接有限位盒，所述限位盒的底部连通有安装盒，所述限位盒的两侧均设置有连接壳，两个连接壳相对一侧的底部均与监控探头本体固定连接，所述限位盒内腔顶部和底部之间的两侧均固定连接有挡板，两个挡板相反的一侧均设置有拉杆，所述拉杆的表面套设有弹簧，两个拉杆相反的一侧均固定连接有拉板，所述拉板远离拉杆的一侧固定连接有卡块，两个连接壳相对的一侧均开设有与卡块配合使用的卡槽，所述卡块远离拉板的一侧贯穿至限位盒的外侧并延伸至卡槽的内腔，两个拉杆相对的一侧均贯穿挡板并活动连接有连接条，所述安装盒的底部设置有手轮，所述手轮的顶部固定连接有螺纹杆，所述螺纹杆的顶部贯穿至安装盒内腔的顶部并套设有连接板，所述连接条远离拉杆的一端依次贯穿限位盒和安装盒延伸至安装盒的内腔并与连接板活动连接，所述螺纹杆的表面且位于连接板的顶部和底部均套设有固定块，两个固定块相对的一侧均与连接板固定连接，所述固定块的顶部开设有与螺纹杆配合使用的螺纹孔，所述连接板的两侧均固定连接有压板，所述压板远离连接板的一侧贯穿至安装盒的外侧。

优选的，所述安装孔的数量为四个，且均匀分布于安装板顶部的四角，所述螺纹杆的表面与安装盒的连接处通过轴承活动连接。

优选的，所述挡板的一侧开设有与拉杆配合使用的第一通孔，所述限位盒的两侧均开设有与卡块配合使用的第二通孔。

优选的，所述连接板的顶部与连接条的连接处通过第一转轴活动连接，所述连接条远离连接板的一端与拉杆的连接处通过第二转轴活动连接。

优选的，所述安装盒的两侧均开设有与压板配合使用的开口，所述螺纹杆表面顶部和底部的螺纹相反。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置限位盒、安装盒、连接壳、挡板、拉杆、拉板、卡块、卡槽、连接条、连接板、压板和弹簧的配合使用，能够方便监控探头本体进行安装和拆卸，通过设置手轮、螺纹杆、连接板、固定块和螺纹孔，能够在监控探头本体安装完毕后增加固定效果，解决了现有监控探头不便于安装和固定效果差的问题，该监控探头，具备便于安装且固定效果好的优点，值得推广。

2、本实用新型通过设置安装孔，能够便于安装板的安装，通过设置卡槽，能够便于卡块的使用，通过设置卡块和卡槽，能够便于起到固定连接壳的作用，通过设置手轮，能够便于使用者转动螺纹杆，通过设置螺纹孔，能够便于固定块的固定，通过设置压板，能够便于使用者压动压板，通过设置开口，能够便于压板的安装和使用，通过设置轴承，能够便于螺纹杆的使用，通过设置第一通孔，能够便于拉杆安装和使用，通过设置第二通孔，能够便于卡块的安装，通过设置第一转轴和第二转轴，能够便于连接条的安装和使用。

附图说明

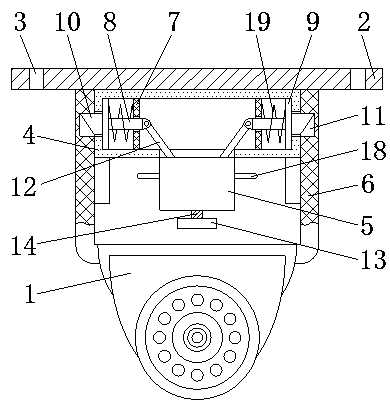

图1为本实用新型结构示意图；

图2为本实用新型结构主视图；

图3为本实用新型安装盒的剖视图。

图中：1、监控探头本体；2、安装板；3、安装孔；4、限位盒；5、安装盒；6、连接壳；7、挡板；8、拉杆；9、拉板；10、卡块；11、卡槽；12、连接条；13、手轮；14、螺纹杆；15、连接板；16、固定块；17、螺纹孔；18、压板；19、弹簧；20、开口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的监控探头本体1、安装板2、安装孔3、限位盒4、安装盒5、连接壳6、挡板7、拉杆8、拉板9、卡块10、卡槽11、连接条12、手轮13、螺纹杆14、连接板15、固定块16、螺纹孔17、压板18、弹簧19和开口20部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-3，一种便于安装的监控探头，包括监控探头本体1，监控探头本体1的顶部设置有安装板2，安装板2的顶部开设有安装孔3，安装板2的底部固定连接有限位盒4，限位盒4的底部连通有安装盒5，限位盒4的两侧均设置有连接壳6，两个连接壳6相对一侧的底部均与监控探头本体1固定连接，限位盒4内腔顶部和底部之间的两侧均固定连接有挡板7，两个挡板7相反的一侧均设置有拉杆8，拉杆8的表面套设有弹簧19，两个拉杆8相反的一侧均固定连接有拉板9，拉板9远离拉杆8的一侧固定连接有卡块10，两个连接壳6相对的一侧均开设有与卡块10配合使用的卡槽11，卡块10远离拉板9的一侧贯穿至限位盒4的外侧并延伸至卡槽11的内腔，两个拉杆8相对的一侧均贯穿挡板7并活动连接有连接条12，安装盒5的底部设置有手轮13，手轮13的顶部固定连接有螺纹杆14，螺纹杆14的顶部贯穿至安装盒5内腔的顶部并套设有连接板15，连接条12远离拉杆8的一端依次贯穿限位盒4和安装盒5延伸至安装盒5的内腔并与连接板15活动连接，螺纹杆14的表面且位于连接板15的顶部和底部均套设有固定块16，两个固定块16相对的一侧均与连接板15固定连接，固定块16的顶部开设有与螺纹杆14配合使用的螺纹孔17，连接板15的两侧均固定连接有压板18，压板18远离连接板15的一侧贯穿至安装盒5的外侧，安装孔3的数量为四个，且均匀分布于安装板2顶部的四角，螺纹杆14的表面与安装盒5的连接处通过轴承活动连接，挡板7的一侧开设有与拉杆8配合使用的第一通孔，限位盒4的两侧均开设有与卡块10配合使用的第二通孔，连接板15的顶部与连接条12的连接处通过第一转轴活动连接，连接条12远离连接板15的一端与拉杆8的连接处通过第二转轴活动连接，安装盒5的两侧均开设有与压板18配合使用的开口20，螺纹杆14表面顶部和底部的螺纹相反，通过设置安装孔3，能够便于安装板2的安装，通过设置卡槽11，能够便于卡块10的使用，通过设置卡块10和卡槽11，能够便于起到固定连接壳6的作用，通过设置手轮13，能够便于使用者转动螺纹杆14，通过设置螺纹孔17，能够便于固定块16的固定，通过设置压板18，能够便于使用者压动压板18，通过设置开口20，能够便于压板18的安装和使用，通过设置轴承，能够便于螺纹杆14的使用，通过设置第一通孔，能够便于拉杆8安装和使用，通过设置第二通孔，能够便于卡块10的安装，通过设置第一转轴和第二转轴，能够便于连接条12的安装和使用，通过设置限位盒4、安装盒5、连接壳6、挡板7、拉杆8、拉板9、卡块10、卡槽11、连接条12、连接板15、压板18和弹簧19的配合使用，能够方便监控探头本体1进行安装和拆卸，通过设置手轮13、螺纹杆14、连接板15、固定块16和螺纹孔17，能够在监控探头本体1安装完毕后增加固定效果，解决了现有监控探头不便于安装和固定效果差的问题，该监控探头，具备便于安装且固定效果好的优点，值得推广。

使用时，使用者转动手轮13，手轮13带动螺纹杆14转动，螺纹杆14转动通过螺纹孔17的配合会带动固定块16稍微向下移动，随后使用者通过压板18的配合可以带动连接板15向下移动，连接板15带动连接条12的一端向下移动，连接条12的另一端会带动两个拉杆8向中间移动，拉杆8带动拉板9对弹簧19挤压，拉板9带动卡块10从卡槽11中脱离，随后可以移动监控探头本体1本体进行拆卸，监控探头本体1带动连接壳6从限位盒4的两侧脱离，完成拆卸，需要安装监控探头本体1时，移动监控探头本体1，监控探头本体1带动连接壳6卡在限位盒4的两侧后继续向上移动，连接壳6逐渐向上移动会对卡块10进行挤压，带动卡块10逐渐进入限位盒4的内腔，卡块10带动拉板9对弹簧19挤压，直至卡槽11与卡块10对应时，弹簧19通过拉板9的配合带动卡块10延伸至卡槽11中，完成安装，同时拉板9通过拉杆8的配合带动连接条12的一端移动，连接条12的另一端会带动连接板15向上移动，此时连接板15顶部的固定块16与螺纹杆14上的螺纹接触，随后使用者通过手轮13的配合转动螺纹杆14，螺纹杆14转动通过螺纹孔17的配合带动固定块16稍微向上移动，固定住固定块16，增加监控探头本体1的固定效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
