技术领域

本实用新型涉及一种集装袋加工压平装置。

背景技术

集装袋是一种柔性运输包装容器，广泛用于食品、粮谷、医药、化工、矿产品等粉状、颗粒、块状物品的运输包装，发达的国家普遍使用集装袋做为运输、仓储的包装产品，集装袋在加工的时候需要将集装袋压平，以减少集装袋占用体积，方便运输，现有的集装袋压平机只是简单的将集装袋压平，压平的效果不好，因此，需要一种集装袋加工压平装置。

实用新型内容

本实用新型的目的在于提供一种集装袋加工压平装置，以解决上述技术问题，为实现上述目的本实用新型采用以下技术方案：一种集装袋加工压平装置，包括升降装置、辅助滚筒、防护垫、箱体、电源开关、滚筒、固定轴套、支撑板、电机、皮带轮、动力带及支腿，所述在箱体顶面两侧设置有升降装置，且在箱体前面设置有电源开关，所述在辅助滚筒两侧设置有防护垫，且辅助滚筒设置在两个升降装置之间，所述在箱体内顶端两侧设置有固定轴套，且在箱体内底端右侧设置有支撑板，并在支撑板顶面设置有电机，所述在滚筒右侧短轴上和电机转轴上套有皮带轮，且滚筒左侧短轴与箱体内顶端左侧固定轴套内圈连接，滚筒右侧短轴并与箱体内顶端右侧固定轴套内圈连接，所述在箱体底面四角位置设置有支腿，且动力带套在皮带轮上，从而实现滚筒与电机连接。

在上述技术方案基础上，所述升降装置由支撑杆、轴套、丝杆、手柄、连接套及辅助轴组成，所述在支撑杆一侧设置有滑槽，且在支撑杆顶面和滑槽内底面设置有轴套，所述丝杆一端与滑槽内底面轴套内圈连接，且连接套与丝杆螺纹配合连接，丝杆另一端并从支撑杆顶面的轴套内圈穿过，所述在丝杆顶面设置有手柄，且在连接套侧壁设置有辅助轴。

在上述技术方案基础上，所述电源开关和电机通过电源线与电源串联连接，且辅助滚筒与辅助轴连接固定。

与现有技术相比，本实用新型具有以下优点：对集装袋进行压平之前，先用辅助滚筒和滚筒对集装袋进行压迫，能够使集装袋内的原料分布均匀，压平效果更好；升降装置由支撑杆、轴套、丝杆、手柄、连接套及辅助轴组成，手柄带动丝杆旋转，使连接套上下移动，通过辅助轴带动辅助滚筒上下移动，从而调节了辅助滚筒和滚筒之间的距离，便于对不同规格厚度的集装袋进行压平；在辅助滚筒两侧设置有防护垫，能够起到保护作用；电机通过动力带带动滚筒旋转对集装袋进行压平工作；提高了工作效率，降低了工人劳动强度，设计合理，安全可靠，宜推广使用。

附图说明

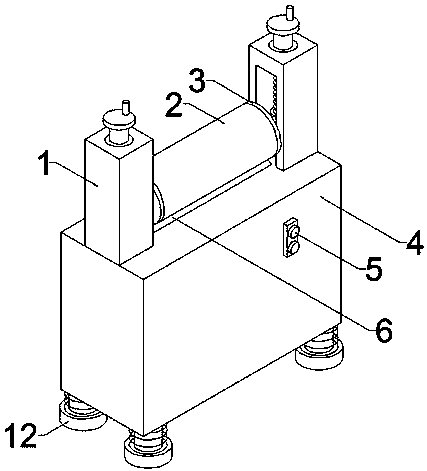

图1为本实用一种集装袋加工压平装置示意图。

图2为本实用箱体截面示意图。

图3为本实用升降装置示意图。

图中：1-升降装置、2-辅助滚筒、3-防护垫、4-箱体、5-电源开关、6-滚筒、7-固定轴套、8-支撑板、9-电机、10-皮带轮、11-动力带、12-支腿、13-支撑杆、14-轴套、15-丝杆、16-手柄、17-连接套、18-辅助轴。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

一种集装袋加工压平装置，包括升降装置1、辅助滚筒2、防护垫3、箱体4、电源开关5、滚筒6、固定轴套7、支撑板8、电机9、皮带轮10、动力带11及支腿12，所述在箱体4顶面两侧设置有升降装置1，且在箱体4前面设置有电源开关5，所述在辅助滚筒2两侧设置有防护垫3，且辅助滚筒2设置在两个升降装置1之间，所述在箱体4内顶端两侧设置有固定轴套7，且在箱体4内底端右侧设置有支撑板8，并在支撑板8顶面设置有电机9，所述在滚筒6右侧短轴上和电机9转轴上套有皮带轮10，且滚筒6左侧短轴与箱体4内顶端左侧固定轴套7内圈连接，滚筒6右侧短轴并与箱体4内顶端右侧固定轴套7内圈连接，所述在箱体4底面四角位置设置有支腿12，且动力带11套在皮带轮10上，从而实现滚筒6与电机9连接。

所述升降装置1由支撑杆13、轴套14、丝杆15、手柄16、连接套17及辅助轴18组成，所述在支撑杆13一侧设置有滑槽，且在支撑杆13顶面和滑槽内底面设置有轴套14，所述丝杆15一端与滑槽内底面轴套14内圈连接，且连接套17与丝杆15螺纹配合连接，丝杆15另一端并从支撑杆13顶面的轴套14内圈穿过，所述在丝杆15顶面设置有手柄16，且在连接套17侧壁设置有辅助轴18。

所述电源开关5和电机9通过电源线与电源串联连接，且辅助滚筒2与辅助轴18连接固定。

本实用新型涉及一种集装袋加工压平装置，对集装袋进行压平之前，先用辅助滚筒和滚筒对集装袋进行压迫，能够使集装袋内的原料分布均匀，压平效果更好；升降装置由支撑杆、轴套、丝杆、手柄、连接套及辅助轴组成，手柄带动丝杆旋转，使连接套上下移动，通过辅助轴带动辅助滚筒上下移动，从而调节了辅助滚筒和滚筒之间的距离，便于对不同规格厚度的集装袋进行压平；在辅助滚筒两侧设置有防护垫，能够起到保护作用；电机通过动力带带动滚筒旋转对集装袋进行压平工作；提高了工作效率，降低了工人劳动强度，设计合理，安全可靠，宜推广使用。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
