技术领域

本实用新型涉及一种打印机用墨盒。

背景技术

现代墨盒主要指的是喷墨打印机中用来存储打印墨水，并最终完成打印的部件。墨盒对于整个喷墨打印机来说具有相当重要的地位，尤其是一些低端打印机，已经达到了2盒墨=1台打印机的价钱了。因此，对墨盒在运输保存时显得格外重要；且很多墨盒在进行用注射器加墨时，结构不稳定，容易在桌面上滑动。

发明内容

本实用新型所要解决的技术问题是一种能够解决上述问题的打印机用墨盒。

本实用新型是通过以下技术方案来实现的：一种打印机用墨盒，包括一近长方体结构的墨盒体，还包括一储存墨盒体的保护装置；所述保护装置包括一连接板，连接板的底部设有一凹槽，凹槽内粘接有一层海绵体；连接板的底部的左右两侧之间粘接固定一松紧带，墨盒体的顶部插入凹槽中通过松紧带固定；连接板的顶部中心粘接固定一硅胶囊体，硅胶囊体的顶部连接一板体；硅胶囊体内设有一储水腔，储水腔的顶部设有一磁性片，储水腔的底部设有一铁片；硅胶囊体的左右两侧连接一软管，软管连接同一支撑块；支撑块的顶部设有一个以上的减震弹簧，减震弹簧穿过松紧带与墨盒体粘接固定；支撑块、连接管、硅胶囊体内均填充有水分。

作为优选的技术方案，连接板的中心设有一通孔，硅胶囊体的顶部设有一加料口，通孔连接加料口，通孔和加料口内塞入密封橡胶塞；连接板与硅胶囊体之间通过防水胶粘接固定。

作为优选的技术方案，磁性片和铁片均通过防水胶粘接固定在硅胶囊体内。

作为优选的技术方案，凹槽形状与墨盒体的顶部相匹配。

作为优选的技术方案，支撑块、硅胶囊体、软管采用相同材料制成，为一体式结构。

本实用新型的有益效果是：本实用新型结构简单，具有良好的能够有效对进行保护，增加减震性，减少出现运输中碰撞损坏的可能；便于墨盒加墨，加墨时不易移动，避免墨水溅射出。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

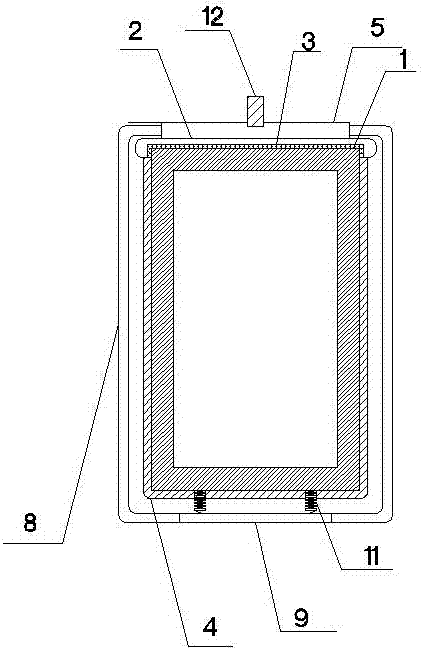

图1为本实用新型的结构示意图；

图2为本实用新型的支撑块的结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1所示，一种打印机用墨盒，包括一近长方体结构的墨盒体1，还包括一储存墨盒体的保护装置。

本实施例中，所述保护装置包括一连接板2，通过连接板固定住墨盒体，连接板的底部设有一凹槽，凹槽内粘接有一层海绵体3，增加柔软度，减少对墨盒的擦伤；连接板的底部的左右两侧之间粘接固定一松紧带4，利于固定，墨盒体的顶部插入凹槽中通过松紧带固定。

本实施例中，连接板的顶部中心粘接固定一硅胶囊体5，硅胶囊体的顶部连接一板体5；硅胶囊体内设有一储水腔，储水腔的顶部设有一磁性片6，储水腔的底部设有一铁片7，使得可通过挤压硅胶囊体使得磁性片和铁片相吸附固定，磁性片选用一些吸附力好的；硅胶囊体的左右两侧连接一软管8，软管连接同一支撑块9；支撑块的顶部设有一个以上的减震弹簧11，可通过粘接固定，增加抗震性，减震弹簧穿过松紧带与墨盒体粘接固定；支撑块、连接管、硅胶囊体内均填充有水分，通过水分进行对墨盒体的保护，缓冲作用好，避免在运输时损坏，可便于通过连接管拎起墨盒，便于携带。铁片和磁性片吸附时能够挤压，使得支撑块、连接管、硅胶囊体内均填充有水分产生一定膨胀，利于保护，。

其中，连接板的中心设有一通孔，硅胶囊体的顶部设有一加料口，通过加料口加水，通孔连接加料口，通孔和加料口内塞入密封橡胶塞12；连接板与囊体之间通过防水胶粘接固定。

其中，磁性片和铁片均通过防水胶粘接固定在硅胶囊体内。

其中，凹槽形状与墨盒体的顶部相匹配。

其中，支撑块、硅胶囊体、软管采用相同材料制成，为一体式结构。

在使用墨盒时，可将保护装置拆卸下来，加墨时可将墨盒塞入到保护装置中，将支撑块或者板体放置在桌面上，支撑块、硅胶囊体、软管的力均向下，便于对墨盒进行加墨。

本实用新型结构简单，具有良好的能够有效对进行保护，增加减震性，减少出现运输中碰撞损坏的可能；便于墨盒加墨，加墨时不易移动，避免墨水溅射出。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
