技术领域

本实用新型涉及打标机领域，特别涉及一种雕刻用激光打标机。

背景技术

雕刻用激光打标机是一种用激光束在各种不同的物质表面打上永久的标记，其主要作用是为了雕刻出美观的图案，且普遍存在于各种各样的雕刻激动打标机中，在使用时相对于一般的雕刻用激光打标机更加适合，但现有的雕刻用激光打标机也存在一定的不足之处有待改进；现有的雕刻用激光打标机在使用时存在一定的弊端，不能够对激光雕刻后的物件进行降温散热并收纳整理，且不能直接对不同待雕刻物件进行角度调整，工作起来比较麻烦，并不能对雕刻物件直接进行定位调整，手动调节比较麻烦，给实际使用带来了一定的不利影响，为此，我们提出一种雕刻用激光打标机。

实用新型内容

本实用新型的主要目的在于提供一种雕刻用激光打标机，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种雕刻用激光打标机，包括打标机箱体,所述打标机箱体的前端外表面固定安装有左降温置物箱和右放置机箱，且右放置机箱位于左降温置物箱的一侧，所述左降温置物箱的前端外表面固定安装有箱门，所述打标机箱体的前端外表面靠近上端位置活动安装有键盘抽屉，所述打标机箱体的上端外表面固定安装有下端固定座和支架，且支架位于下端固定座的后端，所述下端固定座的上端活动安装有旋转活动座，所述旋转活动座的上端外表面固定安装有磁吸工作台，所述支架的前端固定安装有激光打标座，且支架的上方设有活动轮，所述支架的一侧外表面固定安装有显示屏，所述左降温置物箱的内表面一侧固定安装有散热风扇，所述左降温置物箱的内表面靠近中间位置固定安装有放置板，所述下端固定座的内表面上端与旋转活动座的内表面下端之间活动安装有活动滚珠，所述激光打标座的下端外表面设有激光打标灯。

优选的，所述键盘抽屉与打标机箱体活动连接，且打标机箱体的上端外表面靠近边缘位置固定安装有操作板。

优选的，所述磁吸工作台与旋转活动座固定连接，且磁吸工作台的内表面填充有吸铁石，所述磁吸工作台的上端外表面靠近边缘位置设有刻度尺。

优选的，所述活动轮与支架活动连接，且支架的前端外表面开设有滑槽。

优选的，所述箱门的前端外表面固定安装有把手和散热孔，把手的外表面设有防滑纹。

优选的，所述激光打标灯与激光打标座固定连接，且激光打标座的外表面涂有防水涂层，所述激光打标座的形状为长方体。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型中，通过设置的左降温置物箱，可以通过左降温置物箱可以将打光标后的物件进行放置在左降温置物箱内通过散热风扇进行降温，降温后的物件直接进行整理收纳包装，比较实用，通过设置旋转活动座，可以通过旋转活动座调整待打标机物件的角度，不同物件打标的位置角度均不同，可根据物件打标位置角度进行调整，提高了工作效率，通过设置的磁吸工作台，通过利用磁吸工作台内表面的吸铁石的磁性可将打标的物件进行定位在工作台上面，比起传统物件定位方法更为简单快速，提高了物件定位的工作效率，整个雕刻用激光打标机，在工作中更方便于使用。

附图说明

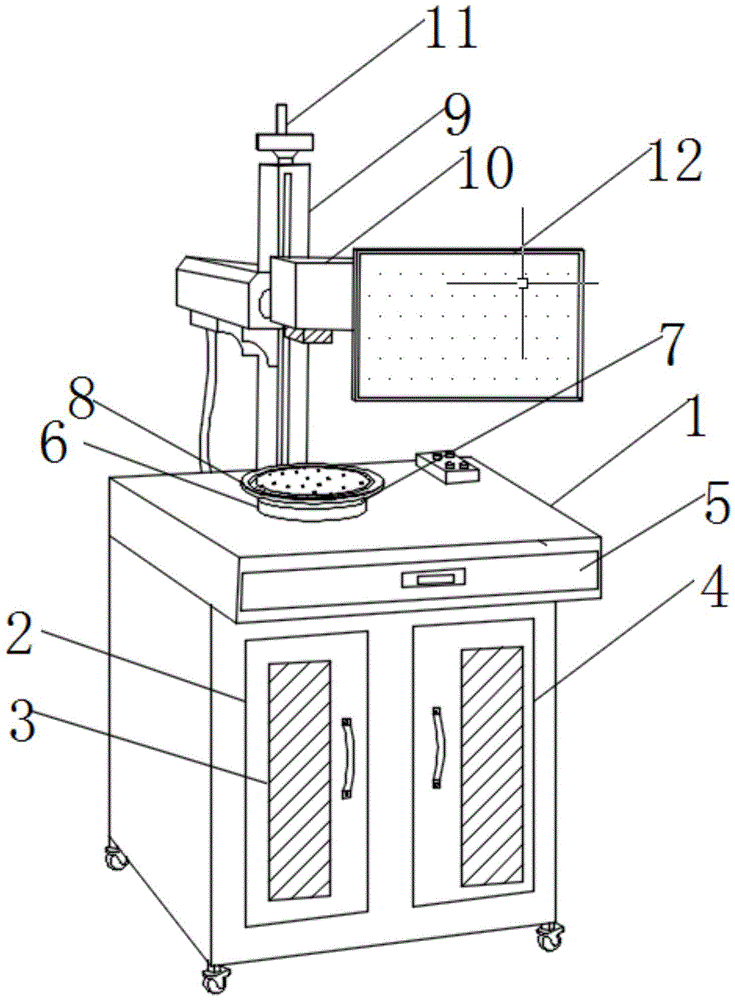

图1为本实用新型一种雕刻用激光打标机的整体结构示意图；

图2为本实用新型一种雕刻用激光打标机的左降温置物箱展开图；

图3为本实用新型一种雕刻用激光打标机的下端固定座图与旋转活动座的内部结构图；

图4为本实用新型一种雕刻用激光打标机的激光打标座仰视图。

图中：1、打标机箱体；2、左降温置物箱；3、箱门；4、右放置机箱；5、键盘抽屉；6、下端固定座；7、旋转活动座；8、磁吸工作台；9、支架；10、激光打标座；11、活动轮；12、显示屏；13、散热风扇；14、放置板；15、活动滚珠；16、激光打标灯。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-4所示，一种雕刻用激光打标机，包括打标机箱体1,打标机箱体1的前端外表面固定安装有左降温置物箱2和右放置机箱4，且右放置机箱4位于左降温置物箱2的一侧，左降温置物箱2的前端外表面固定安装有箱门3，打标机箱体1的前端外表面靠近上端位置活动安装有键盘抽屉5，打标机箱体1的上端外表面固定安装有下端固定座6和支架9，且支架9位于下端固定座6的后端，下端固定座6的上端活动安装有旋转活动座7，旋转活动座7的上端外表面固定安装有磁吸工作台8，支架9的前端固定安装有激光打标座10，且支架9的上方设有活动轮11，支架9的一侧外表面固定安装有显示屏12，左降温置物箱2的内表面一侧固定安装有散热风扇13，左降温置物箱2的内表面靠近中间位置固定安装有放置板14，下端固定座6的内表面上端与旋转活动座7的内表面下端之间活动安装有活动滚珠15，激光打标座10的下端外表面设有激光打标灯16；

键盘抽屉5与打标机箱体1活动连接，且打标机箱体1的上端外表面靠近边缘位置固定安装有操作板，操作板的外表面设有的是打标机的操作按钮，分别有电源开启按钮，散热风扇13的开关按钮等；磁吸工作台8与旋转活动座7固定连接，且磁吸工作台8的内表面填充有吸铁石，磁吸工作台8的上端外表面靠近边缘位置设有刻度尺，刻度尺是辅助在磁吸工作台8的打标物件调整角度进行使用，刻度尺标有零到三百六十度的刻度，可随意选择合适的刻度和角度；活动轮11与支架9活动连接，且支架9的前端外表面开设有滑槽，滑槽起到的是给丝杆提供活动轨道的这作用；箱门3的前端外表面固定安装有把手和散热孔，把手的外表面设有防滑纹；激光打标灯16与激光打标座10固定连接，且激光打标座10的外表面涂有防水涂层，激光打标座10的形状为长方体。

需要说明的是，本实用新型为一种雕刻用激光打标机，在使用时，首先通过将待打标物件放置在磁吸工作台8上面，通过磁吸工作台8内设有的磁铁石，磁铁石是覆盖在磁吸工作台8的内表面，磁吸工作台8的外表面开设有多组吸孔，吸铁石的磁性将待打物件进行定位固定，比起传统物件定位方法更为简单快速，提高了物件定位的工作效率，然后放置好的待打标物件，可通过旋转活动座7进行调整打标的位置和角度，通过旋转其旋转活动座7，带动下端固定座6和上端旋转活动座7之间的活动滚珠15转动，继而带动旋转活动座7和磁吸工作台8进行转动，从而达到了放置在磁吸工作台8上面的调整待打标的物件的打标的位置和角度，不同物件打标的位置角度均不同，可根据物件打标位置角度对准磁吸工作台8上面设有刻度尺进行调整，提高了工作效率，激光打标机是用激光打标灯16在各种不同的物质表面打上永久的标记，打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字，完成后的激光打标物件，将其放置在放置板14上面，操作板和右放置机箱4的输入端均与外部电源的输出端电性连接，散热风扇13的输入端与打标机箱体1上的操作板的输出端电性连接，两组散热风扇13通电之后，对放置板14上面的物件进行吹风，吹出的热量从箱门3的前端散热孔出来，可直接将高温打标后的物件进行吹风降温，降温后的物件直接进行整理收纳包装，比较实用，通过活动轮11前端外表面槽口内与激光打标座10的后端外表面之间设有滑杆，滑杆在滑槽内进行上下滑动来调节激光打标座10的工作位置，整个雕刻用激光打标机，操作简单，较为实用。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
