技术领域

本实用新型涉及变压器生产技术领域，具体是一种环形变压器生产用外壳喷漆装置。

背景技术

变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯，变压器的主要功能是电压变换、电流变换、阻抗变换、隔离、稳压；按用途电压器可以分为电力变压器和特殊变压器。电压器需要外壳进行保护，外壳生产过程中需要对其进行喷漆处理。

中国专利（公告号：CN108465573A，公告日：2018.08.31）公开了一种家电外壳喷漆装置，包括底座，底座的顶部固定安装有箱体，箱体的内部固定安装有支撑板，支撑板顶部的一侧固定安装有支撑柱，支撑柱的顶部固定安装有收集盘，支撑板顶部的中间固定安装有托盘电机，托盘电机的顶部设置有托盘驱动轴，托盘驱动轴贯穿收集盘并延伸至收集盘的上方，托盘驱动轴的顶部固定安装有托盘底板。该家电外壳喷漆装置，通过设置托盘电机配合托盘滑杆和滑槽块，使托盘底板可以旋转，使喷漆均匀，通过设置螺杆配合螺杆电机，使滑板可以左右移动调节，最终达到喷漆均匀，通过设置滑杆，既能起到稳定滑板的作用，又能使滑板方便滑动。但是该装置只能对外壳的外部进行喷漆，内部无法进行喷漆，造成使用不便，不便于实施推广。

实用新型内容

本实用新型的目的在于提供一种环形变压器生产用外壳喷漆装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种环形变压器生产用外壳喷漆装置，包括底座和回收盘。底座的上表面设置有两端开口的喷漆室，喷漆室内部在底座的上表面固定设置漆液箱，漆液箱上设置有回收盘，回收盘的内部固定设置有安装台，安装台的内部转动连接有竖直的转动管，转动管的顶部固定设置有放置台，放置台通过转动管与漆液箱连通。漆液箱上同轴连接有从动轮，从动轮的侧边在安装台上安装有电机，电机的输出轴同轴连接有主动轮，主动轮与从动轮通过皮带连接。在电机的驱动下，主动轮带动从动轮转动，从而使转动管转动，以此使放置台转动，放置台上放置需要喷漆的壳体。

漆液箱连通有喷漆泵，喷漆泵通过三通连通有第一喷漆管和第二喷漆管，第一喷漆管倾斜的设置在回收盘的径向位置，第二喷漆管穿过转动管竖直的伸入在放置台的中心位置。在喷漆泵的作用下，漆液箱内部的漆液从第一喷漆管和第二喷漆管喷出，对放置台上的壳体进行外部和内部同时喷漆。放置台转动，使壳体转动，以此完成全面喷漆。喷入回收盘内部的漆液进入漆液箱，放置台上的漆液通过转动管进入漆液箱。

作为本实用新型进一步的方案：回收盘和漆液箱之间设置有滤网，滤网对漆液进行过滤。

作为本实用新型进一步的方案：放置台的下表面外围设置有裙圈，裙圈的底部滑动放置在安装台的上表面，裙圈的设置对放置台具有支撑作用，使放置台转动更加平稳，同时避免了漆液进入放置台下方污染设备。

作为本实用新型进一步的方案：裙圈的底部转动设置有滚珠，安装台上开设有滚珠槽，滚珠嵌套在滚珠槽的内部，滚珠和滚珠槽的设置使放置台的滑动更加顺畅。

作为本实用新型进一步的方案：喷漆室的开口处滑动设置有折叠门，打开折叠门方便放置和取出壳体，关闭折叠门减少了有害气体流出。

作为本实用新型进一步的方案：底座上设置有处理箱，处理箱通过输气管与喷漆室连通，处理箱内部放置有吸收漆液的液体。处理箱连通有气泵，在气泵的作用下，喷漆室内部的气体进入处理箱内部进行吸收处理。避免了气体挥发进入空气造成环境污染，改善了工作环境。

作为本实用新型进一步的方案：输气管的末端连通有喷气头，喷气头上设置有若干微气孔，从喷漆室进入的输气管的气体通过喷气头喷出，喷气头的设置增加了气液接触面积，使吸收处理更加充分。

与现有技术相比，本实用新型的有益效果是：在喷漆泵的作用下，漆液箱内部的漆液从第一喷漆管和第二喷漆管喷出，对放置台上的壳体进行外部和内部同时喷漆。放置台转动，使壳体转动，以此完成全面喷漆。喷入回收盘内部的漆液进入漆液箱，放置台上的漆液通过转动管进入漆液箱，提高了漆液的利用率。裙圈的设置对放置台具有支撑作用，使放置台转动更加平稳，同时避免了漆液进入放置台下方污染设备。在气泵的作用下，喷漆室内部的气体进入处理箱内部进行吸收处理。避免了气体挥发进入空气造成环境污染，改善了工作环境。喷气头的设置增加了气液接触面积，使吸收处理更加充分。本实用新型优点：结构简单，转动稳定，漆液利用率高，改善了工作环境，实现了全面喷漆。

附图说明

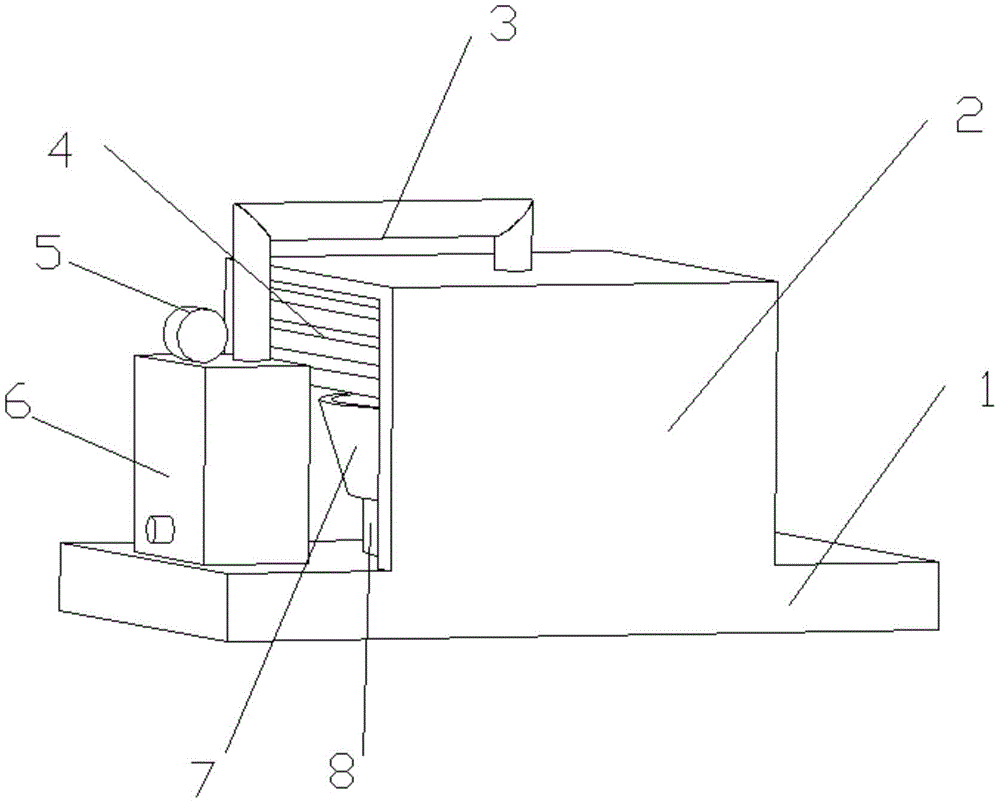

图1为一种环形变压器生产用外壳喷漆装置的结构示意图。

图2为一种环形变压器生产用外壳喷漆装置中回收盘的结构示意图。

图3为一种环形变压器生产用外壳喷漆装置中处理箱的结构示意图。

图4为一种环形变压器生产用外壳喷漆装置中喷气头的结构示意图。

图中，底座1，喷漆室2，输气管3，折叠门4，气泵5，处理箱6，回收盘7，漆液箱8，安装台9，裙圈10，转动管11，从动轮12，主动轮13，放置台14，第一喷漆管15，滚珠16，喷漆泵17，滚珠槽18，电机19，第二喷漆管20，喷气头21。

具体实施方式

为了对本实用新型的技术特征、目的和效果有更加清楚的理解，现对照附图说明本实用新型。

实施例1

请参阅图1-2，一种环形变压器生产用外壳喷漆装置，包括底座1和回收盘7。底座1的上表面设置有两端开口的喷漆室2，喷漆室2内部在底座1的上表面固定设置漆液箱8，漆液箱8上设置有回收盘7，回收盘7的内部固定设置有安装台9，安装台9的内部转动连接有竖直的转动管11，转动管11的顶部固定设置有放置台14，放置台14通过转动管11与漆液箱8连通。漆液箱8上同轴连接有从动轮12，从动轮12的侧边在安装台9上安装有电机19，电机19的输出轴同轴连接有主动轮13，主动轮13与从动轮通过皮带连接。在电机19的驱动下，主动轮13带动从动轮12转动，从而使转动管11转动，以此使放置台14转动，放置台14上放置需要喷漆的壳体。漆液箱8连通有喷漆泵17，喷漆泵17通过三通连通有第一喷漆管15和第二喷漆管20，第一喷漆管15倾斜的设置在回收盘7的径向位置，第二喷漆管20穿过转动管11竖直的伸入在放置台14的中心位置。在喷漆泵17的作用下，漆液箱8内部的漆液从第一喷漆管15和第二喷漆管20喷出，对放置台14上的壳体进行外部和内部同时喷漆。放置台14转动，使壳体转动，以此完成全面喷漆。喷入回收盘7内部的漆液进入漆液箱8，放置台14上的漆液通过转动管11进入漆液箱8。

回收盘7和漆液箱8之间设置有滤网，滤网对漆液进行过滤。放置台14的下表面外围设置有裙圈10，裙圈10的底部滑动放置在安装台9的上表面，裙圈10的设置对放置台14具有支撑作用，使放置台14转动更加平稳，同时避免了漆液进入放置台14下方污染设备。裙圈10的底部转动设置有滚珠16，安装台9上开设有滚珠槽18，滚珠16嵌套在滚珠槽18的内部，滚珠16和滚珠槽18的设置使放置台14的滑动更加顺畅。喷漆室2的开口处滑动设置有折叠门4，打开折叠门4方便放置和取出壳体，关闭折叠门4减少了有害气体流出。

底座1上设置有处理箱6，处理箱6通过输气管3与喷漆室2连通，处理箱6内部放置有吸收漆液的液体。处理箱6连通有气泵5，在气泵5的作用下，喷漆室2内部的气体进入处理箱6内部进行吸收处理。避免了气体挥发进入空气造成环境污染，改善了工作环境。

本实用新型的工作原理是：打开折叠门4，将壳体放置在放置台14上。在喷漆泵17的作用下，漆液箱8内部的漆液从第一喷漆管15和第二喷漆管20喷出，对放置台14上的壳体进行外部和内部同时喷漆。在电机19的驱动下，主动轮13带动从动轮12转动，从而使转动管11转动，以此使放置台14转动，使壳体转动，以此完成全面喷漆。喷入回收盘7内部的漆液进入漆液箱8，放置台14上的漆液通过转动管11进入漆液箱8。在气泵5的作用下，喷漆室2内部的气体进入处理箱6内部进行吸收处理。避免了气体挥发进入空气造成环境污染，改善了工作环境。

实施例2

请参阅图3-4，在实施例1的基础上，输气管3的末端连通有喷气头21，喷气头21上设置有若干微气孔，从喷漆室2进入的输气管3的气体通过喷气头21喷出，喷气头21的设置增加了气液接触面积，使吸收处理更加充分。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
