技术领域

本实用新型涉及包装盒技术领域，具体为一种防水的食品包装盒。

背景技术

食品包装盒是对食品进行包装，目前，市面上包装盒的材质大都是纸质，虽然能满足运输和盛装产品的基本要求，但是由于保存和运输的不确定性，可能在运输过程中会发生雨水的侵入，现有包装直接通过凸台与卡扣对接，往往达不到密封的效果，从而使包装盒内的食品受潮，造成巨大的经济损失。

实用新型内容

本实用新型的目的在于提供一种防水的食品包装盒，具备使用方便的优点，解决了目前市面上的食品包装盒不能防水的，盒体缺少把手的，或者是盒体设置形状单一的问题。

为实现上述目的，本实用新型提供如下技术方案：一种防水的食品包装盒，包括盒体和盒盖，所述盒体的底部固定连接有底座，所述盒体正表面和两侧的顶部均固定连接有凸台，所述盒体的顶部固定连接有硅胶密封条，所述盒盖正面和两侧的底部均固定连接有与凸台配合使用的卡扣，所述盒盖内腔的顶部固定连接有保护层，所述盒盖的内腔设置有加强杆，所述加强杆的四端均与盒盖固定连接，所述底座顶部的中心处固定连接有塑料层，所述塑料层的外壁固定连接有防水膜，所述塑料层的内壁固定连接有保温层，所述硅胶密封条底部的两侧均固定连接有弹簧，所述弹簧远离硅胶密封条的一端固定连接有弹簧底座，所述硅胶密封条的底部固定连接有弹簧外槽，所述弹簧外槽的一侧固定连接有弹簧凸体，所述凸台的一侧固定连接有弹簧底座外槽，所述弹簧底座外槽顶部的一侧固定连接有弹簧底座外槽凸体。

优选的，所述盒体与盒盖的形状均为碗状，所述保温层内壁的中心固定连接有盒体保护层。

优选的，所述盒体与盒盖内部的塑料层均为聚氯乙烯材料，所述盒体外壁的左侧固定连接有把手。

优选的，所述盒盖的顶部固定连接有外凸体，所述盒体背面的顶部固定连接有U型架。

优选的，所述盒盖背面的底部固定连接有转轴凸体，所述转轴凸体远离盒盖的一端延伸至U型架的内腔并通过转轴与U型架活动连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过盒体、盒盖、底座、凸台、硅胶密封条、卡扣、保护层、加强杆、塑料层、防水膜、保温层、弹簧、弹簧底座、弹簧外槽、弹簧凸体和弹簧底座外槽的配合使用，解决了传统食品包装盒密封效果差的问题，该包装盒能够避免食品受潮的同时，更好的保证了使用的便利性以及具有美观性，能够保证食品包装盒的实用性。

2、本实用新型通过设置把手和外凸体，能够更好的在食品的温度高时，更方便进行包装盒的运输与使用，通过设置加强杆，能够对盒盖的机械强度提高，更好的对包装盒提供硬度，通过设置凸台、卡扣、硅胶密封条和弹簧，能够保证食品在包装盒内的密封性，更好的防止水分进入食品，通过设置底座，能够减少热量传递到被接触物的速度，更好的对包装盒内的食品保温。

附图说明

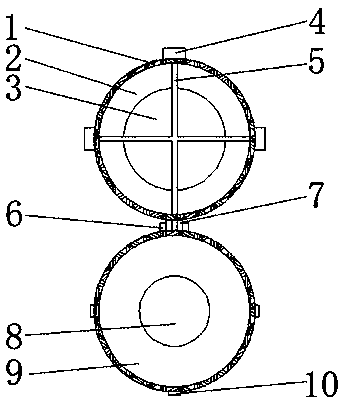

图1为本实用新型结构示意图；

图2为本实用新型左视示意图；

图3为本实用新型盒体剖视示意图；

图4为本实用新型图3中A处的局部结构放大示意图。

图中：1、硅胶密封条；2、盒盖；3、保护层；4、卡扣；5、加强杆；6、U型架；7、转轴凸体；8、盒体保护层；9、盒体；10、凸台；11、外凸体；12、把手；13、底座；14、防水膜；15、塑料层；16、保温层；17、弹簧底座外槽凸体；18、弹簧凸体；19、弹簧；20、弹簧外槽；21、弹簧底座；22、弹簧底座外槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种防水的食品包装盒，包括盒体9和盒盖2，盒体9与盒盖2的形状均为碗状，保温层16内壁的中心固定连接有盒体保护层8，盒体9与盒盖2内部的塑料层15均为聚氯乙烯材料，盒体9外壁的左侧固定连接有把手12，盒盖2的顶部固定连接有外凸体11，通过设置把手12和外凸体11，能够更好的在食品的温度高时，更方便进行包装盒的运输与使用，盒体9背面的顶部固定连接有U型架6，盒盖2背面的底部固定连接有转轴凸体7，转轴凸体7远离盒盖2的一端延伸至U型架6的内腔并通过转轴与U型架6活动连接，盒体9的底部固定连接有底座13，通过设置底座13，能够减少热量传递到被接触物的速度，更好的对包装盒内的食品保温，盒体9正表面和两侧的顶部均固定连接有凸台10，盒体9的顶部固定连接有硅胶密封条1，盒盖2正面和两侧的底部均固定连接有与凸台10配合使用的卡扣4，盒盖2内腔的顶部固定连接有保护层3，盒盖2的内腔设置有加强杆5，通过设置加强杆5，能够对盒盖2的机械强度提高，更好的对包装盒提供硬度，加强杆5的四端均与盒盖2固定连接，底座13顶部的中心处固定连接有塑料层15，塑料层15的外壁固定连接有防水膜14，塑料层15的内壁固定连接有保温层16，硅胶密封条1底部的两侧均固定连接有弹簧19，通过设置凸台10、卡扣4、硅胶密封条1和弹簧19，能够保证食品在包装盒内的密封性，更好的防止水分进入食品，弹簧19远离硅胶密封条1的一端固定连接有弹簧底座21，硅胶密封条1的底部固定连接有弹簧外槽20，弹簧外槽20的一侧固定连接有弹簧凸体18，凸台10的一侧固定连接有弹簧底座外槽22，弹簧底座外槽22顶部的一侧固定连接有弹簧底座外槽凸体17，通过盒体9、盒盖2、底座13、凸台10、硅胶密封条1、卡扣4、保护层3、加强杆5、塑料层15、防水膜14、保温层16、弹簧19、弹簧底座21、弹簧外槽20、弹簧凸体18和弹簧底座外槽22的配合使用，解决了传统食品包装盒密封效果差的问题，该包装盒能够避免食品受潮的同时，更好的保证了使用的便利性以及具有美观性，能够保证食品包装盒的实用性。

使用时，先将食品放入盒体9中，闭合盒盖2与盒体9，通过挤压弹簧19达到密封的效果，同时用卡扣4接触凸台10将盒体9和盒盖2进行卡接，通过防水膜14的使用使得包装盒达到防水的效果，通过把手12的使用，使得包装盒在实用性得到了较大提升。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
