技术领域

本实用新型涉及食品包装领域，尤其涉及一种新型薯片包装盒。

背景技术

食品包装（foodpackaging）是食品商品的组成部分。食品工业过程中的主要工程之一。它保护食品，使食品在离开工厂到消费者手中的流通过程中，防止生物的、化学的、物理的外来因素的损害，它也可以有保持食品本身稳定质量的功能，它方便食品的食用，又是首先表现食品外观，吸引消费的形象，具有物质成本以外的价值。因此，食品包装制程也是食品制造系统工程的不可分的部分。

实用新型内容

本实用新型的目的在于提供一种新型薯片包装盒，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种新型薯片包装盒，包括底座、底部护筒、拉条、上部筒体、易拉环、顶盖、下部筒体，所述底座顶部粘接有下部筒体，所述下部筒体顶部安装有上部筒体，所述上部筒体顶部前端开设有易拉环，所述上部筒体顶部安装有顶盖，所述下部筒体外侧一周安装有底部护筒，所述底部护筒右侧开设有拉条，所述拉条方便底部护筒快速从下部筒体上取下，使上部筒体可在下部筒体上滑动。

优选的：所述新型薯片包装盒还包括环形固定条、弧形凹槽和顶部防脱环，所述下部筒体左右两侧均安装有环形固定条，所述上部筒体内部左右两侧开设有与环形固定条相匹配的弧形凹槽，所述下部筒体顶部一体成型有顶部防脱环，所述顶部防脱环防止上部筒体与下部筒体脱离。

本实用新型的有益效果是：本实用新型结构简单，设计合理，顶部易拉环方便手指伸入拿取薯片食用，还可将底部护筒取下，随薯片食用数量逐渐将上部筒体4下方，使薯片保持在筒体顶部，方便拿取。

附图说明

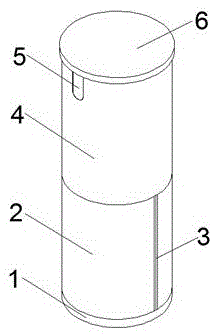

图1为本实用新型新型薯片包装盒的结构示意图；

图2为本实用新型新型薯片包装盒的部分结构示意图；

图3为本实用新型新型薯片包装盒的部分结构示意图。

图中：1、底座，2、底部护筒，3、拉条，4、上部筒体，5、易拉环，6、顶盖，7、下部筒体，8、环形固定条，9、弧形凹槽，10、顶部防脱环。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步阐述：

如图1-3所示，一种新型薯片包装盒，包括底座1、底部护筒2、拉条3、上部筒体4、易拉环5、顶盖6、下部筒体7，所述底座1顶部粘接有下部筒体7，所述下部筒体7顶部安装有上部筒体4，所述上部筒体4顶部前端开设有易拉环5，所述上部筒体4顶部安装有顶盖6，所述下部筒体7外侧一周安装有底部护筒2，所述底部护筒2右侧开设有拉条3，所述拉条3方便底部护筒2快速从下部筒体7上取下，使上部筒体4可在下部筒体7上滑动。所述新型薯片包装盒还包括环形固定条8、弧形凹槽9和顶部防脱环10，所述下部筒体7左右两侧均安装有环形固定条8，所述上部筒体4内部左右两侧开设有与环形固定条8相匹配的弧形凹槽9，所述下部筒体7顶部一体成型有顶部防脱环10，所述顶部防脱环10防止上部筒体4与下部筒体7脱离。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，因此等同范围内的同等变化都囊括在本实用新型范围内。
