技术领域

本实用新型涉及电力设备领域，特别是一种架空线路驱鸟装置。

背景技术

近年来，随着人们环保意识的增强以及生态环境的不断改善，大自然中生活的鸟类种群、数量及活动范围也逐渐增大。由于我国输电架空线路大多运行在野外，不容易及时受到人力的监控，因此受鸟类活动的影响比较大，据国家电网有关部门统计，受鸟类在铁塔上筑巢、栖息引起的短路、跳闸等事故呈逐年上升趋势。鸟害事故的频繁发生，不仅使运行维护单位在人力、物力上蒙受较大的损失，重要的是电网的安全运行受到了严重的威胁。针对这一现象而研制的风力驱鸟器产品，以方便的安装以及良好的驱鸟性能获得了用户的好评。

实用新型内容

本实用新型的目的在于克服现有技术的缺点，提供一种架空线路驱鸟装置。为实现上述目的本实用新型采用以下技术方案：

一种架空线路驱鸟装置，包括半球壳体、反光镜、风哨、横杆、反光棱镜、转轴、基座、紧固螺栓、U型架、中心套筒，半球壳体按照逆时针开口设置连接安装在横杆杆体，横杆杆体呈120°设置连接安装在中心套筒，中心套筒套装在转轴轴体上，转轴底端位置安装在基座，基座焊接在U型架中心位置，U型架底部钻设有螺纹通孔，紧固螺栓螺纹安装在U型架底部。

优选的，所述风哨由哨体和固定套筒组成，哨体胶接安装在固定套筒外径。

优选的，所述反光棱镜为安全式反光棱镜，原理与自行车反光棱镜一致。

优选的，所述U型架表层注塑成型有绝缘橡胶。

与现有技术相比，本实用新型具有以下优点：一种架空线路驱鸟装置，本装置设计安装在架电线的铁塔上，旋转紧固螺栓将U型架紧固安装在架体上，半球壳体随风旋转，反光镜反光驱逐鸟群，横杆上安装的风哨随风发出响声惊动鸟群，反光棱镜理与自行车反光棱镜一致，反光棱镜旋转利用光线驱逐鸟群，保证了铁塔无鸟巢，保障输电安全。

附图说明

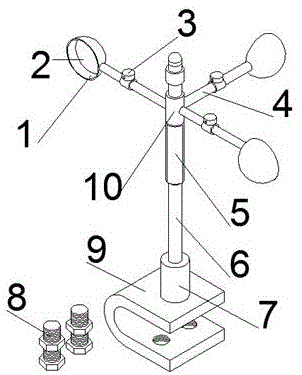

图1为本实用新型架空线路驱鸟装置的结构示意图。

图2为本实用新型架空线路驱鸟装置的工作结构示意图。

图3为本实用新型反光镜的结构示意图。

图4为本实用新型反光棱镜的安装截面示意图。

图中：1、半球壳体，2、反光镜，3、风哨，4、横杆，5、反光棱镜，6、转轴，7、基座，8、紧固螺栓，9、U型架，10、中心套筒，11、哨体，12、固定套筒。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3和图4所示，一种架空线路驱鸟装置，包括半球壳体1、反光镜2、风哨3、横杆4、反光棱镜5、转轴6、基座7、紧固螺栓8、U型架9、中心套筒10，半球壳体1按照逆时针开口设置连接安装在横杆4杆体，横杆4杆体呈120°设置连接安装在中心套筒10，中心套筒10套装在转轴6轴体上，转轴6底端位置安装在基座7上，基座7焊接在U型架9中心位置，U型架9底部钻设有螺纹通孔，紧固螺栓8螺纹安装在U型架9底部。

所述风哨3由哨体11和固定套筒12组成，哨体11胶接安装在固定套筒12外径。

所述反光棱镜5为安全式反光棱镜，原理与自行车反光棱镜一致。

所述U型架9表层注塑成型有绝缘橡胶。

本实用新型工作原理：一种架空线路驱鸟装置，本装置设计安装在架电线的铁塔上，旋转紧固螺栓将U型架紧固安装在架体上，半球壳体随风旋转，反光镜反光驱逐鸟群，横杆上安装的风哨随风发出响声惊动鸟群，反光棱镜理与自行车反光棱镜一致，反光棱镜旋转利用光线驱逐鸟群，保证了铁塔无鸟巢，保障输电安全。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
