技术领域

本实用新型涉及一种用于监控设备的底座。

背景技术

监控系统是安防系统中应用最多的系统之一，现在市面上较为适合的工地监控系统是手持式视频通信设备，视频监控现在是主流，但在监控安装过程中，费时费力，而且监控的角度容易受限。

实用新型内容

本实用新型的目的在于提供一种用于监控设备的底座，以解决上述技术问题。

为实现上述目的本实用新型采用以下技术方案：一种用于监控设备的底座，包括基座、螺栓孔、卡片、插销孔、插销、固定架、转轴、滑槽、固定板、连接筒、连接槽、底座、螺栓，所述螺栓孔开设在基座上、下两端，且螺栓通过螺纹安装在螺栓孔的内部，所述卡片安装在基座上，且共有两个，所述插销孔开设在卡片上，所述插销插入插销孔的内部，所述固定架通过插销与卡片相连接，所述固定架的一端通过转轴相连接，所述固定板安装在转轴的一侧，所述滑槽开设在固定板的内部，所述底座嵌入在滑槽的内部，所述连接筒安装在底座上，且端部开设有连接槽。

在上述技术方案基础上，所述螺栓的一端与墙体固定连接。

在上述技术方案基础上，所述卡片、插销、固定架、转轴、固定板、连接筒、底座均采用不锈钢材质。

在上述技术方案基础上，所述固定架能随插销旋转。

在上述技术方案基础上，所述固定板能随转轴旋转。

在上述技术方案基础上，所述底座能沿滑槽左、右滑动。

与现有技术相比，本实用新型具有以下优点：本实用新型安装有基座，通过螺栓安装在墙体上，安装方便，监控摄像头通过连接筒与底座相连接，固定板可以通过插销、转轴实现多角度旋转，便于根据不同的情况调整监控角度。

附图说明

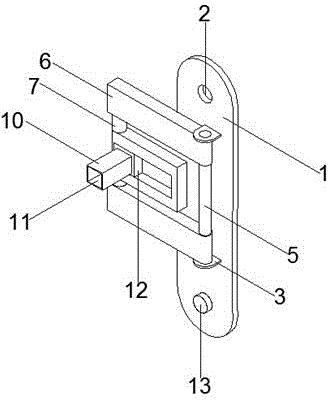

图1为本实用新型的装置示意图。

图2为本实用新型的基座示意图。

图3为本实用新型的插销示意图。

图4为本实用新型的固定架示意图。

图中：1、基座，2、螺栓孔，3、卡片，4、插销孔，5、插销，6、固定架，7、转轴，8、滑槽，9、固定板，10、连接筒，11、连接槽，12、底座，13、螺栓。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细阐述。

如图1、图2、图3、图4所示，一种用于监控设备的底座，包括：基座1、螺栓孔2、卡片3、插销孔4、插销5、固定架6、转轴7、滑槽8、固定板9、连接筒10、连接槽11、底座12、螺栓13，所述螺栓孔2开设在基座1上、下两端，且螺栓13通过螺纹安装在螺栓孔2的内部，所述卡片3安装在基座1上，且共有两个，所述插销孔4开设在卡片3上，所述插销5插入插销孔4的内部，所述固定架6通过插销5与卡片3相连接，所述固定架6的一端通过转轴7相连接，所述固定板9安装在转轴7的一侧，所述滑槽8开设在固定板9的内部，所述底座12嵌入在滑槽8的内部，所述连接筒10安装在底座12上，且端部开设有连接槽11，所述螺栓13的一端与墙体固定连接，所述卡片3、插销5、固定架6、转轴7、固定板9、连接筒10、底座12均采用不锈钢材质，所述固定架6能随插销5旋转，所述固定板9能随转轴7旋转，所述底座12能沿滑槽8左、右滑动。

本实用新型安装有基座，通过螺栓安装在墙体上，安装方便，监控摄像头通过连接筒与底座相连接，固定板可以通过插销、转轴实现多角度旋转，便于根据不同的情况调整监控角度。

以上所述为本实用新型较佳实施例，对于本领域的普通技术人员而言，根据本实用新型的教导，在不脱离本实用新型的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本实用新型的保护范围之内。
