技术领域

本实用新型涉及泄压装置技术领域，具体为供配电开关柜泄压装置。

背景技术

开关柜是一种电气设备，开关柜外线先进入柜内主控开关，然后进入分控开关，各分路按其需要设置，如仪表，自控，电动机磁力开关，各种交流接触器等，有的还设高压室与低压室开关柜，设有高压母线，如发电厂等，有的还设有为保主要设备的低周减载。

开关柜在使用过程中电线短路会产生强压，泄压时需要将泄压孔板冲破才能完成泄压，泄压孔板飞出很容易将人砸伤，泄压孔板为一次性的，容易造成浪费，因此亟需供配电开关柜泄压装置来解决上述问题。

实用新型内容

本实用新型的目的在于提供供配电开关柜泄压装置，以解决上述背景技术中提出的泄压孔板为一次性，容易造成浪费的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种供配电开关柜泄压装置，包括泄压装置安装板，所述泄压装置安装板的顶端固定连接有外壳，且外壳的内部底端固定连接有第一滑道，且第一滑道的内部插设有第一内杆，所述第一内杆的顶端固定连接有挡板，且挡板的内部两侧插设有第二泄压管，所述第二泄压管的顶端固定连接有第一泄压管，且第一泄压管的两侧插设在外壳的内部，所述第一泄压管的顶端中心位置处与管道出口相连通，所述管道出口的顶端与泄压风口相连通，且泄压风口的底端两侧固定连接有外壳，所述泄压风口的内侧顶端插设有页片，所述泄压风口的内侧中心位置处插设有过滤网。

优选的，所述过滤网的内部插设有卡杆，且卡杆的右侧固定连接有滑钮，所述卡杆插设在第二滑道的内部，所述泄压板的顶端两侧固定连接有第二内杆，且第二内杆插设在第三滑道的内部。

优选的，所述第三滑道的顶端固定连接在挡板的内壁，所述泄压装置安装板的内部开设有进气口。

优选的，所述第一内杆的表面与第一滑道的内壁相抵触，所述第一内杆与第一滑道形成伸缩式结构。

优选的，所述第一内杆的底端焊接有弹簧，且弹簧的底端焊接在第一滑道的内壁。

优选的，所述挡板的两侧表面与外壳的内壁相抵触，所述挡板与外壳形成滑动式结构。

优选的，过滤网的底端右侧开设有凹槽，且凹槽的内壁与卡杆的表面相抵触，所述卡杆与凹槽形成卡合式结构。

优选的，所述卡杆的底端表面与第二滑道的内壁相抵触，所述卡杆与第二滑道形成滑动式结构。

优选的，所述第三滑道的内壁与第二内杆的顶端表面相抵触，所述第二内杆与第三滑道形成伸缩式结构。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型的供配电开关柜泄压装置，设置有泄压板和第一内杆，通过开关柜内部产生的高压气体将冲击泄压板的表面使其向上运动，高压气体从第二泄压管流出，通过泄压风口内部插设的页片防止外界杂物对装置产生碰撞，避免泄压风口损坏，避免将管道出口堵塞。

2、本实用新型的供配电开关柜泄压装置，设置有泄压板和第一内杆，通过开关柜内部产生的高压气体将冲击泄压板的表面，使泄压板向上运动，高压气体从第二泄压管流出，从而将开关柜内部的高压气体进行释放，释放完后泄压板在第二内杆顶端弹簧的弹力下回到原位，解决传统泄压板为一次性使用的问题，从而避免资源的浪费。

3、本实用新型的供配电开关柜泄压装置，通过泄压风口内部插设的页片防止外界杂物对装置产生碰撞，将泄压风口损坏，通过过滤网将外界的大颗粒灰尘阻挡，避免将管道出口堵塞，影响泄压的效果。

附图说明

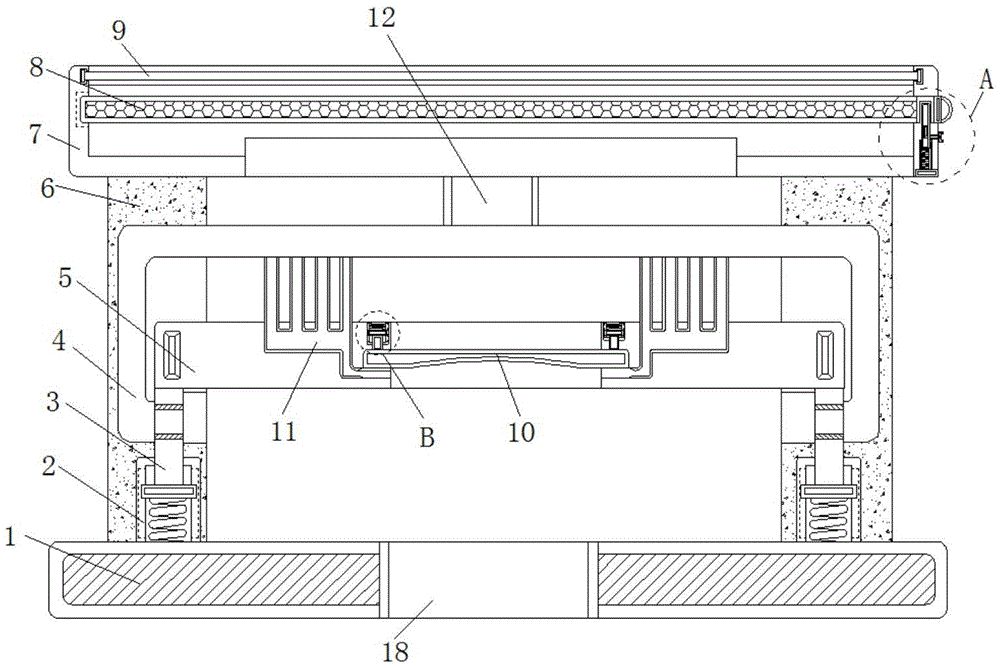

图1为本实用新型的结构正视剖面示意图。

图2为本实用新型的图1中A处结构放大示意图。

图3为本实用新型的图1中B处结构放大示意图。

图4为本实用新型的泄压风口和页片结构俯视剖面示意图。

图中：1、泄压装置安装板；2、第一滑道；3、第一内杆；4、第一泄压管；5、挡板；6、外壳；7、泄压风口；8、过滤网；9、页片；10、泄压板；11、第二泄压管；12、管道出口；13、卡杆；14、滑钮；15、第二滑道；16、第三滑道；17、第二内杆；18、进气口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供的一种实施例：一种供配电开关柜泄压装置，包括泄压装置安装板1，泄压装置安装板1的顶端固定连接有外壳6，且外壳6的内部底端固定连接有第一滑道2，且第一滑道2的内部插设有第一内杆3，第一内杆3的表面与第一滑道2的内壁相抵触，第一内杆3与第一滑道2形成伸缩式结构，第一内杆3的底端焊接有弹簧，且弹簧的底端焊接在第一滑道2的内壁，第一内杆3在第一滑道2内部滑动，使弹簧被拉升变形，第一内杆3的表面开设有通孔。

当第一内杆3向上运动时，通孔露出，开关柜内部的高压气体一部分从第一泄压管4流出，辅助第二泄压管11进行泄压，第一内杆3的顶端固定连接有挡板5，且挡板5的内部两侧插设有第二泄压管11，挡板5的两侧表面与外壳6的内壁相抵触，挡板5与外壳6形成滑动式结构，挡板5在外壳6内部滑动，从而将第一内杆3拉出，使第一泄压管4与第二泄压管11同时进行泄压工作。

所述第二泄压管11的顶端固定连接有第一泄压管4，且第一泄压管4的两侧插设在外壳6的内部，第一泄压管4的顶端中心位置处与管道出口12相连通，管道出口12的顶端与泄压风口7相连通，且泄压风口7的底端两侧固定连接有外壳6，泄压风口7的内侧顶端插设有页片9，泄压风口7的内侧中心位置处插设有过滤网8，过滤网8的底端右侧开设有凹槽，且凹槽的内壁与卡杆13的表面相抵触，卡杆13与凹槽形成卡合式结构，卡杆13插入过滤网8内部凹槽，将过滤网8固定，需要时可以使卡杆13向下运动，使其脱离卡合，方便对过滤网8进行清理更换。

所述过滤网8的内部插设有卡杆13，且卡杆13的右侧固定连接有滑钮14，卡杆13插设在第二滑道15的内部，卡杆13的底端表面与第二滑道15的内壁相抵触，卡杆13与第二滑道15形成滑动式结构，卡杆13的底端焊接有弹簧，且弹簧的底端焊接在第二滑道15的内壁，当卡杆13向下运动时，将弹簧压缩变形，重新将过滤网8安装后，弹簧的弹力将卡杆13卡合在过滤网8的内部，第二滑道15为卡杆13运动提供了轨道，防止卡杆13在运动中发生偏移，影响卡合的效果。

所述泄压板10的顶端两侧固定连接有第二内杆17，且第二内杆17插设在第三滑道16的内部，第三滑道16的内壁与第二内杆17的顶端表面相抵触，第二内杆17与第三滑道16形成伸缩式结构，第二内杆17在第三滑道16内壁滑动，将第二内杆17顶端弹簧压缩变形，从而将泄压板10推动，第三滑道16的顶端固定连接在挡板5的内壁，泄压装置安装板1的内部开设有进气口18。

工作原理：使用时，根据附图1、2、3和4，当开关柜内部发生短路，开关柜内部产生高压气流，气流从进气口18进入，冲击泄压板10的表面，泄压板10在高压气流的冲击下推动第二内杆17在第三滑道16内部运动，第二内杆17顶端的弹簧被压缩变形，高压气流从第二泄压管11内部流出，经过管道出口12流散到外界，当气流冲击过大时，挡板5在外壳6内部滑动，挡板5拉动第一内杆3在第一滑道2内部滑动，将第一内杆3底端弹簧拉升变形，同时第一内杆3表面的孔洞露出，将进气口18流入的高压气体从第一泄压管4分散出去，与第二泄压管11内流出的气流汇合，从管道出口12流出外界，在过滤网8粘满灰尘需要更换时，将滑钮14向下滑动，使卡杆13在第二滑道15内部滑动，卡杆13底端的弹簧被压缩变形，当滑钮14移动到合适位置时，卡杆13脱离过滤网8的卡合，此时将过滤网8向右拉出，对过滤网8进行清洗更换，至此，操作完毕。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
