技术领域

本实用新型涉及成型纸杯包装技术领域，具体为成型纸杯包装装置。

背景技术

一次性纸杯时一种方便携带和使用，价格低廉的纸质杯子，是许多家庭和公共场所常见的喝水工具。

目前，一次性纸杯在制造成型后需要使用包装袋对纸杯进行包装，虽然市场上已有众多的一次性纸杯包装设备，但对于一些小型加工厂而言，一次性纸杯包装设备的采购费用过于高昂，且后期维修养护都需要专业人员，相对于而言，这些小型的一次性纸杯包装工厂更加愿意使用人工包装的方式来对一次性纸杯进行包装，但人工包装需要清点纸杯数量，然后在装入包装袋内，纸杯数量的清点较为浪费时间，且纸杯也不是很方便就可以装入包装袋内，因此影响了人工包装一次性纸杯的速度。

为解决上述问题，本实用新型提出成型纸杯包装装置。

实用新型内容

本实用新型的目的在于提供成型纸杯包装装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：成型纸杯包装装置，包括安装板、夹板A、夹板B和夹杆；

所述安装板左侧面前后两侧横向向左分别固定焊接有夹板A和夹板B，所述安装板左侧面中部的上下两侧横向向左对称固定焊接有夹杆，两组所述夹杆相互远离的一侧均刻画有标示线，两组所述标示线的前后两侧位于夹杆上均刻画有数量值，所述安装板右侧中部横向向右固定焊接有手柄。

作为本实用新型的一种优选实施方式，所述夹板A与夹板B相向一侧的截面均为圆弧状。

作为本实用新型的一种优选实施方式，两组所述夹杆均为与夹板A和夹板B之间。

作为本实用新型的一种优选实施方式，所述手柄外壁上固定粘接有橡胶套。

作为本实用新型的一种优选实施方式，所述夹板A和夹板B左侧端部均为尖头。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型成型纸杯包装装置，将成型后的纸杯放入夹板A与夹杆之间和夹板B和夹杆之间，通过观察纸杯杯口相对应位置的标示线两旁的数量值就可以清楚明确的得知纸杯的数量，便于工作人员对纸杯数量的清点，进而方便了工作人员对纸杯的包装，加快了工作人员对纸杯的包装速度。

2.本实用新型成型纸杯包装装置，手持手柄将夹板A和夹板B送入包装袋内，就可以将纸杯装入包装袋内，夹板A和夹板B左侧为尖头，使得本装置可以方便的插入包装袋内，进而使得工作人员可以更加方便的将纸杯装入包装袋内，进一步加快了工作人员对纸杯的包装速度。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

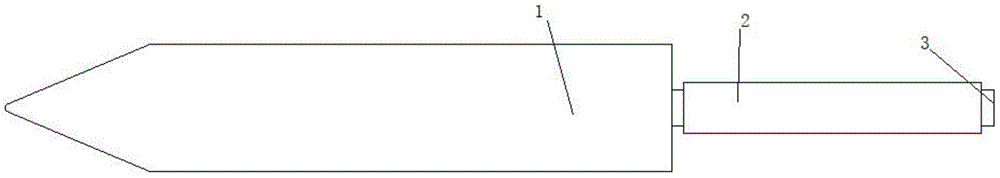

图1为本实用新型成型纸杯包装装置的前视图；

图2为本实用新型成型纸杯包装装置的俯视图；

图3为本实用新型成型纸杯包装装置的左视图。

图中：夹板A1、橡胶套2、手柄3、夹杆4、夹板B5、标示线6、数量值7、安装板8。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：成型纸杯包装装置，包括安装板8、夹板A1、夹板B5和夹杆4；

所述安装板8左侧面前后两侧横向向左分别固定焊接有夹板A1和夹板B5，所述安装板8左侧面中部的上下两侧横向向左对称固定焊接有夹杆4，两组所述夹杆4相互远离的一侧均刻画有标示线6，两组所述标示线6的前后两侧位于夹杆4上均刻画有数量值7，所述安装板8右侧中部横向向右固定焊接有手柄3。

其中，所述夹板A1与夹板B5相向一侧的截面均为圆弧状。

其中，两组所述夹杆4均为与夹板A1和夹板B5之间。

其中，所述手柄3外壁上固定粘接有橡胶套2。

其中，所述夹板A1和夹板B5左侧端部均为尖头。

需要说明的是，本实用新型为成型纸杯包装装置，包括夹板A1、橡胶套2、手柄3、夹杆4、夹板B5、标示线6、数量值7、安装板8，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，将成型后的纸杯放入夹板A1与夹杆4之间和夹板B5和夹杆4之间，通过观察纸杯杯口相对应位置的标示线6两旁的数量值就可以清楚明确的得知纸杯的数量，便于工作人员对纸杯数量的清点，进而方便了工作人员对纸杯的包装，加快了工作人员对纸杯的包装速度，然后手持手柄3将夹板A1和夹板B5送入包装袋内，就可以将纸杯装入包装袋内，夹板A1和夹板B5左侧为尖头，使得本装置可以方便的插入包装袋内，进而使得工作人员可以更加方便的将纸杯装入包装袋内，进一步加快了工作人员对纸杯的包装速度，手柄3上的橡胶套2材质柔软，使得工作人员拿持时可以更加舒适。
