技术领域

本实用新型涉及瓦斯技术领域，具体为一种防止瓦斯泄漏的装置。

背景技术

瓦斯的定义相当广泛，不是单一的某一种东西，包括生活中的天然气和煤矿瓦斯，瓦斯是成煤初期，在高温和高压的环境中，纤维素和有机质经厌氧菌的作用分解而成，是无色无味的气体，有时可以闻到类似苹果的香味，这是由于芳香族的碳氢气体同瓦斯同时涌出的缘故，在标准状态下瓦斯的密度为0.716kg，瓦斯的渗透能力是空气的1.6倍，难溶于水，不助燃也不能维持呼吸，达到一定浓度时，能使人因缺氧而窒息，并能发生燃烧或爆炸，瓦斯在煤体或围岩中是以游离状态和吸着状态存在的，通常都会使用到瓦斯储存装置。

目前，市场上瓦斯储存装置的内部密封部件存在缺陷，不能防止瓦斯泄漏存放的效果，瓦斯储存装置的进料部件的密封性比较低，容易使瓦斯泄漏，大幅度的降低存储瓦斯的效果。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种防止瓦斯泄漏的装置，解决了不能防止瓦斯泄漏存放的效果的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种防止瓦斯泄漏的装置，包括防护体，所述防护体的内壁固定连接有密封体，所述密封体的底部固定连接有内胆体，所述防护体的顶部固定连接有第一防漏垫，所述第一防漏垫的内壁固定连接有出物体，所述出物体的一侧固定连接有框体。

所述框体一侧的内壁活动连接有转动体，所述转动体的一端依次穿过框体和密封圈并与压杆的一端固定连接，所述压杆的一端依次穿过压力圈、防渗透圈、限位体、框体和出物体并与防泄漏软垫的一侧活动连接，所述防泄漏软垫的一端固定连接有限制块，所述限制块的内壁活动连接有滑杆，所述滑杆的一端固定连接有导流体，所述导流体的一侧固定连接在出物体一侧的内壁，所述导流体的一端连通有引流体，所述引流体的一侧固定连接在出物体一侧的内壁。

优选的，所述出物体的一端依次穿过第一防漏垫、防护体、密封体、内胆体和第二防漏垫并延伸至内胆体的内部，所述防护体的材质为防破碎材料。

优选的，所述滑杆的表面套接有复位弹簧，所述复位弹簧的一端固定连接在限制块的一侧。

优选的，所述限位体的内壁与压杆的表面螺纹连接，所述限位体的表面固定连接在框体一侧的内壁。

优选的，所述导流体的另一侧固定连接有软垫体，所述导流体另一端的表面开设有出气口。

优选的，所述防渗透圈的内壁与压杆的表面固定连接，所述密封圈的内壁与转动体的表面固定连接。

(三)有益效果

本实用新型提供了一种防止瓦斯泄漏的装置。具备以下有益效果：

(1)、该防止瓦斯泄漏的装置，由于对储存装置的内部密封部件进行改进，应用于储存装置的内部密封使用，工作人员使转动体转动，转动体可以使用压杆移动，压杆将挤压防泄漏软垫的表面，从而可以使用防泄漏软垫的表面密封导流体的表面，将有效的减少防泄漏软垫与导流体之间的间隙，有效的减少瓦斯储存装置泄漏的效果，大幅度提升瓦斯储存装置密封性，有效的提升瓦斯储存装置长时间存放使用。

(2)、该防止瓦斯泄漏的装置，由于对储存装置的内部密封部件进行改进，应用于储存装置的内部密封使用，防护体可以提升瓦斯储存装置的坚韧性，有效的减少瓦斯储存装置外部破损的效果，有效的提高瓦斯储存装置使用效率，再与密封体相互配合使用，可以有效的减少瓦斯从内胆体内部渗透出去，有效的提升瓦斯储存装置内部的密封性。

附图说明

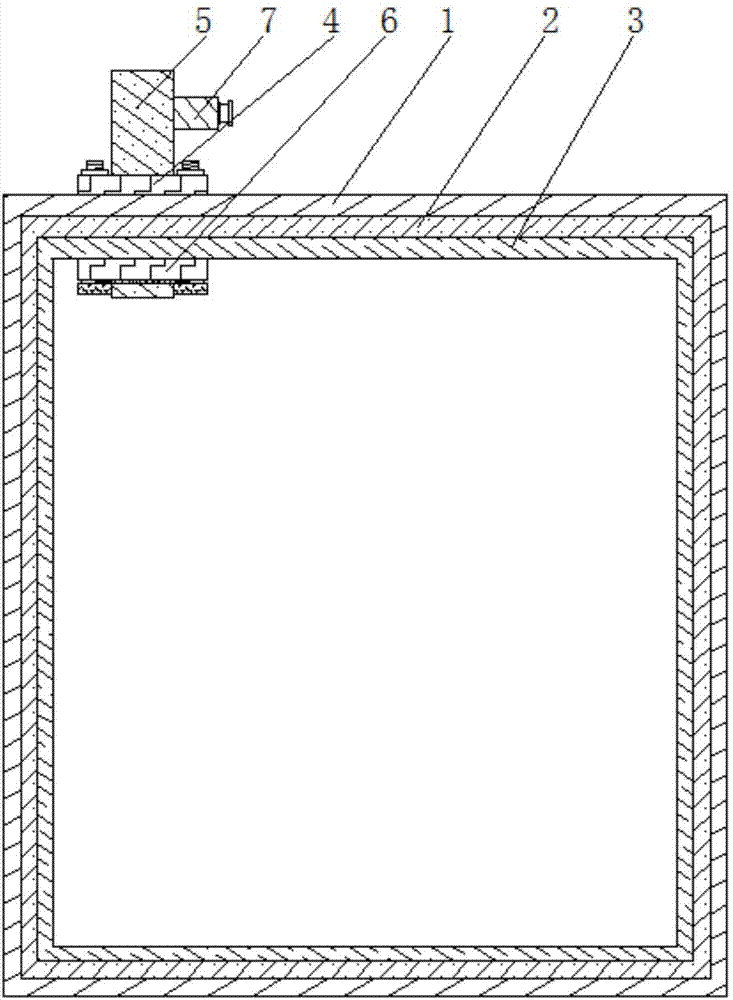

图1为本实用新型结构示意图；

图2为本实用新型出物体的剖面结构示意图。

图中：1防护体、2密封体、3内胆体、4第一防漏垫、5出物体、6第二防漏垫、7框体、8转动体、9密封圈、10压杆、11压力圈、12防渗透圈、13限位体、14防泄漏软垫、15限制块、16滑杆、17导流体、18引流体、19软垫体、20复位弹簧、21出气口。

具体实施方式

如图1-2所示，本实用新型提供一种技术方案：一种防止瓦斯泄漏的装置，包括防护体1，防护体1的材质为防破碎材料，防护体1的内壁固定连接有密封体2，密封体2的底部固定连接有内胆体3，防护体1可以提升瓦斯储存装置的坚韧性，有效的减少瓦斯储存装置外部破损的效果，有效的提高瓦斯储存装置使用效率，再与密封体2相互配合使用，可以有效的减少瓦斯从内胆体3内部渗透出去，有效的提升瓦斯储存装置内部的密封性，防护体1的顶部固定连接有第一防漏垫4，第一防漏垫4的内壁固定连接有出物体5，出物体5的一侧固定连接有框体7，出物体5的一端依次穿过第一防漏垫4、防护体1、密封体2、内胆体3和第二防漏垫6并延伸至内胆体3的内部。

框体7一侧的内壁活动连接有转动体8，转动体8的一端依次穿过框体7和密封圈9并与压杆10的一端固定连接，压杆10的一端依次穿过压力圈11、防渗透圈12、限位体13、框体7和出物体5并与防泄漏软垫14的一侧活动连接，密封圈9的内壁与转动体8的表面固定连接，防渗透圈12的内壁与压杆10的表面固定连接，限位体13的内壁与压杆10的表面螺纹连接，限位体13的表面固定连接在框体7一侧的内壁，防泄漏软垫14的一端固定连接有限制块15，压力圈11与防渗透圈12相互配合使用，可以有效的防止瓦斯从限制块15处泄漏出，提升瓦斯储存装置密封性，限制块15的内壁活动连接有滑杆16，滑杆16的表面套接有复位弹簧20，复位弹簧20的一端固定连接在限制块15的一侧，滑杆16的一端固定连接有导流体17，导流体17的一侧固定连接在出物体5一侧的内壁，导流体17的另一侧固定连接有软垫体19，软垫体19可以有效的减少导流体17表面磨损的效果，导流体17另一端的表面开设有出气口21，导流体17的一端连通有引流体18，引流体18的一侧固定连接在出物体5一侧的内壁，工作人员使转动体8转动，转动体8可以使用压杆10移动，压杆10将挤压防泄漏软垫14的表面，从而可以使用防泄漏软垫14的表面密封导流体17的表面，将有效的减少防泄漏软垫14与导流体17之间的间隙，有效的减少瓦斯储存装置泄漏的效果，大幅度提升瓦斯储存装置密封性，有效的提升瓦斯储存装置长时间存放使用。

工作原理：工作人员控制转动体8转动，转动体8可以带动压杆10转动，再与限位体13相互配合使用，可以使压杆10的一端移动挤压防泄漏软垫14，防泄漏软垫14从而可以将导流体17的表面密封，防泄漏软垫14与软垫体19相互配合使用，可以减少防泄漏软垫14与导流体17之间的间隙，达到防止瓦斯泄漏的效果。
