技术领域

本实用新型涉及野炊用具技术领域，具体涉及一种新型野外取水装置。

背景技术

随着生活水平的提高，人们会在休息时间外出进行野炊来进行休闲，于是野炊活动越来越受欢迎，野炊时都要用到水，如果野炊地附近河水、池塘或水库内水位较低，又没有台阶下的去，就很难将水取上来；目前，没有一款适合在野炊时在水位较低的地方取水的装置，且现有的取水装置结构设计不合理，在取水时容易取到漂浮在水面的杂物，使用不方便，实用性差。

实用新型内容

针对现有技术存在的不足，本实用新型的目的在于提供一种结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好的新型野外取水装置。

为实现上述目的，本实用新型提供了如下技术方案：一种新型野外取水装置，包括不锈钢瓶体，不锈钢瓶体内设置有一个开口朝上的储水腔，所述不锈钢瓶体的下端面上焊接有一块增重块，所述增重块的下端面上可拆卸设置有一块不锈钢定位板，所述不锈钢定位板的下端面上一体设置有多个定位凸起；所述储水腔的内壁面上端一体设置定位凸环，所述定位凸环的凸环孔内设置有不锈钢漏斗，所述不锈钢漏斗的外表面上一体设置有若干块连接凸块，每块连接凸块的下端面上焊接有定位弹簧，每根定位弹簧的下端焊接有一块限位板，所述限位板的下端面抵压在定位凸环的上端面上；所述不锈钢漏斗内嵌入式设置有过滤网，所述过滤网中部设置有一个杂质储物凹槽，所述储水腔的内壁面上端设置有内螺纹，且储水腔的上端螺纹连接有不锈钢压盖，所述不锈钢压盖包括连接螺杆、盖体和定位凸耳，所述连接螺杆的上端与盖体的下端面一体设置，所述定位凸耳焊接在盖体的上端面中部位置，所述盖体的侧面上至少设置有一个进水孔，所述定位凸耳上连接有拉绳。

本实用新型进一步设置为：所述盖体内设置有分流腔，所述盖体位于分流腔下方位置设置有若干个第一导流通道，所述连接螺杆内对准每个第一导流通道位置均设置有一个第二导流通道，每个第二导流通道均与杂质储物凹槽相通。

本实用新型还进一步设置为：所述过滤网由不锈钢材料制成，且所述杂质储物凹槽为弧形凹槽。

本实用新型还进一步设置为：所述不锈钢漏斗的下端一体设置有一根排水管，所述排水管位于定位凸环下方。

本实用新型还进一步设置为：所述不锈钢瓶体呈圆柱形结构，且不锈钢瓶体的外表面上固定粘接有一层硅胶防撞层。

本实用新型还进一步设置为：所述增重块为矩形结构，且增重块为铁块，所述不锈钢定位板与增重块的下端面之间通过螺钉连接固定。

本实用新型的优点是：与现有技术相比，本实用新型结构设置更加合理，不锈钢瓶体下端的增重块起到增重作用，使得不锈钢瓶体竖向沉入水中，水从盖体的侧面上的进水孔流入，经分流腔分流到各第一导流通道内，水从第一导流通道流入第二导流通道，然后经过滤网过滤后流入不锈钢漏斗内，再从不锈钢漏斗的排水管流入储水腔内储存，干净卫生，过滤出来的杂质留在过滤网的杂质储物凹槽内；最后拉动拉绳将不锈钢瓶提起；结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好。

下面结合说明书附图和具体实施例对本实用新型作进一步说明。

附图说明

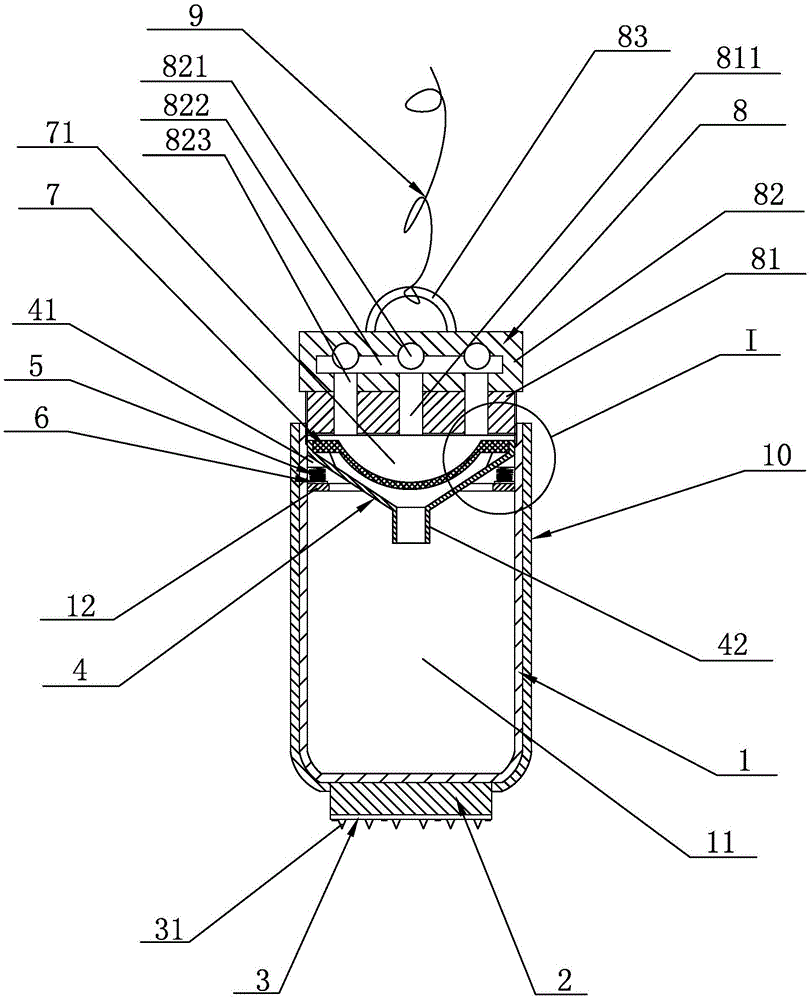

图1为本实用新型实施例的结构示意图；

图2为图1中I部的放大示意图。

具体实施方式

在本实施例的描述中，需要说明的是，如出现术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”、“前”、“后”等，其所指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此，不能理解为对本实用新型的限制。此外，如出现术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

参见图1和图2，本实用新型公开的一种新型野外取水装置，包括不锈钢瓶体1，不锈钢瓶体1内设置有一个开口朝上的储水腔11，所述不锈钢瓶体1的下端面上焊接有一块增重块2，所述增重块2的下端面上可拆卸设置有一块不锈钢定位板3，所述不锈钢定位板3的下端面上一体设置有多个定位凸起31；所述储水腔11的内壁面上端一体设置定位凸环12，所述定位凸环12的凸环孔内设置有不锈钢漏斗4，所述不锈钢漏斗4的外表面上一体设置有若干块连接凸块41，每块连接凸块41的下端面上焊接有定位弹簧5，每根定位弹簧5的下端焊接有一块限位板6，所述限位板6的下端面抵压在定位凸环12的上端面上；所述不锈钢漏斗4内嵌入式设置有过滤网7，所述过滤网7中部设置有一个杂质储物凹槽71，所述储水腔11的内壁面上端设置有内螺纹，且储水腔11的上端螺纹连接有不锈钢压盖8，所述不锈钢压盖8包括连接螺杆81、盖体82和定位凸耳83，所述连接螺杆81的上端与盖体82的下端面一体设置，所述定位凸耳83焊接在盖体82的上端面中部位置，所述盖体82的侧面上至少设置有一个进水孔821，所述定位凸耳83上连接有拉绳9。

作为优选的，所述不锈钢定位板3的下端面上设置的定位凸起31的数量为三个以上；所述不锈钢漏斗4的外表面上至少设置三块连接凸块41，且连接凸块41绕不锈钢漏斗4的外表面环形均匀分布；所述定位弹簧5均为现有的不锈钢弹簧；所述限位板6均为现有的矩形结构的不锈钢板；拉绳9为现有的尼龙绳，且拉绳9一端系紧在定位凸环83上，拉绳9的长度为1-3米。

为使本实用新型结构设置更加合理，作为优选的，本实施例所述盖体82内设置有分流腔822，所述盖体82位于分流腔822下方位置设置有若干个第一导流通道823，所述连接螺杆81内对准每个第一导流通道823位置均设置有一个第二导流通道811，每个第二导流通道811均与杂质储物凹槽71相通。

所述过滤网7由不锈钢材料制成，且所述杂质储物凹槽71为弧形凹槽。

所述不锈钢漏斗4的下端一体设置有一根排水管42，所述排水管42位于定位凸环12下方。

所述不锈钢瓶体1呈圆柱形结构，且不锈钢瓶体1的外表面上固定粘接有一层硅胶防撞层10。

所述增重块2为矩形结构，且增重块2为铁块，所述不锈钢定位板3与增重块2的下端面之间通过螺钉连接固定。

实际应用时，不锈钢瓶体下端的增重块起到增重作用，使得不锈钢瓶体竖向沉入水中，水从盖体的侧面上的进水孔流入，经分流腔分流到各第一导流通道内，水从第一导流通道流入第二导流通道，然后经过滤网过滤后流入不锈钢漏斗内，再从不锈钢漏斗的排水管流入储水腔内储存，干净卫生，过滤出来的杂质留在过滤网的杂质储物凹槽内；最后拉动拉绳将不锈钢瓶提起；结构设计合理、结构简单、使用方便、取水操作容易、能够过滤杂质且实用性好。

上述实施例对本实用新型的具体描述，只用于对本实用新型进行进一步说明，不能理解为对本实用新型保护范围的限定，本领域的技术工程师根据上述实用新型的内容对本实用新型作出一些非本质的改进和调整均落入本实用新型的保护范围之内。
