技术领域

本实用新型涉及一种新型可移动音响拉杆箱，属于电子秤技术领域。

背景技术

本实用新型要解决的技术问题克服现有的缺陷，提供一种新型可移动音响拉杆箱，由于设有支撑板一与支撑板二，可以对上壳体与下壳体进行加固，避免上壳体与下壳体以及支撑网发生变形，同时能对音响进行支撑，避免音响与上壳体与下壳体直接接触，起到减震的效果，由于设有支撑网，能够在音响打开后，产生的声音透过支撑网传出，避免上壳体对声音的传出产生影响，同时能够起到保护作用，由于设有防护膜，可以将外界与上壳体内腔隔开，避免有水或者杂物通过支撑网进入，对音响造成破坏，同时也不会影响音响的音质，由于设有太阳能电池板，可以在距离电源较远，无法使用外接电源的情况下，使音响继续工作，减少音响的适用范围以及时间的限制，可以有效解决背景技术中的问题。

实用新型内容

为了解决上述技术问题，本实用新型提供了如下的技术方案：

一种新型可移动音响拉杆箱，包括上壳体与下壳体，其特征在于，所述上壳体与下壳体一侧通过合页连接，所述上壳体内壁与下壳体外侧分别设有凹槽与斜槽，且所述凹槽与斜槽相互卡合，所述上壳体内腔设有支撑板一，所述支撑板一底部对称设有滑槽，所述滑槽内腔安装有固定滑块，所述固定滑块之间设有音响，所述上壳体顶部与两侧均设有支撑网，所述支撑网内侧设有防护膜，所述下壳体内腔设有支撑板二，所述支撑板二顶部设有蓄电池，所述蓄电池一侧设有置物槽一与置物槽二，且所述蓄电池与置物槽一、置物槽一与置物槽二之间均安装有隔板，所述置物槽一与置物槽二内腔底部均对称固定安装有绑带，所述支撑板二下方设有拉杆槽，所述拉杆槽内腔安装有拉杆，所述拉杆槽下方设有固定板，所述固定板底部固定安装有太阳能电池板，所述固定板一端设有转轴，且所述固定板通过转轴连接有旋转支撑杆，所述旋转支撑杆另一端也通过转轴与下壳体连接，所述下壳体一侧设有放置槽，且所述旋转支撑杆设于放置槽内腔，所述下壳体两端分别设置有提手与滚轮，所述上壳体一端设有防滑垫，所述音响与太阳能电池板通过电线与蓄电池连接。

进一步而言，所述上壳体与下壳体另一侧通过锁扣连接。

进一步而言，所述凹槽与斜槽内腔均设有橡胶垫。

进一步而言，所述支撑网为金属网，且所述支撑网表面涂有耐磨涂料。

进一步而言，所述滚轮与防滑垫分别设于下壳体与上壳体右端，所述下壳体底部对称设有支撑垫。

进一步而言，所述蓄电池型号为A412/65G6。

本实用新型有益效果：由于设有支撑板一与支撑板二，可以对上壳体与下壳体进行加固，避免上壳体与下壳体以及支撑网发生变形，同时能对音响进行支撑，避免音响与上壳体与下壳体直接接触，起到减震的效果，由于设有支撑网，能够在音响打开后，产生的声音透过支撑网传出，避免上壳体对声音的传出产生影响，同时能够起到保护作用，由于设有防护膜，可以将外界与上壳体内腔隔开，避免有水或者杂物通过支撑网进入，对音响造成破坏，同时也不会影响音响的音质，由于设有太阳能电池板，可以在距离电源较远，无法使用外接电源的情况下，使音响继续工作，减少音响的适用范围以及时间的限制。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。

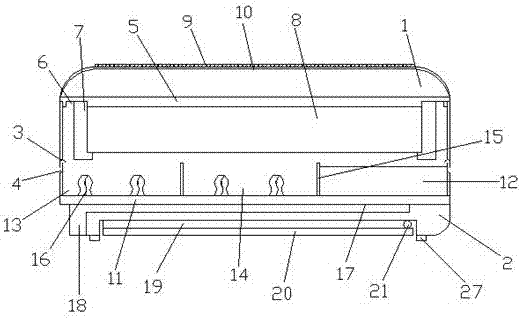

图1是本实用新型一种新型可移动音响拉杆箱结构图。

图2是本实用新型一种新型可移动音响拉杆箱外观结构图。

图中标号：1、上壳体；2、下壳体；3、凹槽；4、斜槽；5、支撑板一；6、滑槽；7、固定滑块；8、音响；9、支撑网；10、防护膜；11、支撑板二；12、蓄电池；13、置物槽一；14、置物槽二；15、隔板；16、绑带；17、拉杆槽；18、拉杆；19、固定板；20、太阳能电池板；21、转轴；22、旋转支撑杆；23、放置槽；24、提手；25、滚轮；26、防滑垫；27、支撑垫。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

如图1-2所示，一种新型可移动音响拉杆箱，包括上壳体1与下壳体2，所述上壳体1与下壳体2一侧通过合页连接，所述上壳体1内壁与下壳体2外侧分别设有凹槽3与斜槽4，且所述凹槽3与斜槽4相互卡合，所述上壳体1内腔设有支撑板一5，所述支撑板一5底部对称设有滑槽6，所述滑槽6内腔安装有固定滑块7，所述固定滑块7之间设有音响8，所述上壳体1顶部与两侧均设有支撑网9，能够在音响8打开后，产生的声音透过支撑网9传出，避免上壳体1对声音的传出产生影响，同时能够起到保护作用，所述支撑网9内侧设有防护膜10，可以将外界与上壳体1内腔隔开，避免有水或者杂物通过支撑网9进入，对音响8造成破坏，同时也不会影响音响8的音质，所述下壳体2内腔设有支撑板二11，可以对上壳体1与下壳体2进行加固，避免上壳体1与下壳体2以及支撑网9发生变形，同时能对音响8进行支撑，避免音响8与上壳体1与下壳体2直接接触，起到减震的效果，所述支撑板二11顶部设有蓄电池12，所述蓄电池12一侧设有置物槽一13与置物槽二14，且所述蓄电池12与置物槽一13、置物槽一13与置物槽二14之间均安装有隔板15，所述置物槽一13与置物槽二14内腔底部均对称固定安装有绑带16，所述支撑板二11下方设有拉杆槽17，所述拉杆槽17内腔安装有拉杆18，所述拉杆槽17下方设有固定板19，所述固定板19底部固定安装有太阳能电池板20，可以在距离电源较远，无法使用外接电源的情况下，使音响8继续工作，减少音响的适用范围以及时间的限制，所述固定板19一端设有转轴21，且所述固定板19通过转轴21连接有旋转支撑杆22，所述旋转支撑杆22另一端也通过转轴21与下壳体2连接，所述下壳体2一侧设有放置槽23，且所述旋转支撑杆22设于放置槽23内腔，所述下壳体2两端分别设置有提手24与滚轮25，所述上壳体1一端设有防滑垫26，所述音响8与太阳能电池板20通过电线与蓄电池12连接。

更具体而言，所述上壳体1与下壳体2另一侧通过锁扣连接，所述凹槽3与斜槽4内腔均设有橡胶垫，所述支撑网9为金属网，且所述支撑网9表面涂有耐磨涂料，所述滚轮25与防滑垫26分别设于下壳体2与上壳体1右端，所述下壳体2底部对称设有支撑垫27，所述蓄电池12型号为A412/65G6。

本实用新型工作原理：将音响8安装在支撑板一5底部，通过固定滑块7进行固定，可以将麦克风等其他物品放置在置物槽一13与置物槽二14中，通过绑带16进行固定，将上壳体1与下壳体2盖合后，拉出拉杆18，进行移动，在没有外接电源的情况下，可以将太阳能电池板20拉出，对蓄电池12充电，提供音响8使用。

以上为本实用新型较佳的实施方式，本实用新型所属领域的技术人员还能够对上述实施方式进行变更和修改，因此，本实用新型并不局限于上述的具体实施方式，凡是本领域技术人员在本实用新型的基础上所作的任何显而易见的改进、替换或变型均属于本实用新型的保护范围。
