技术领域

本实用新型涉及充电装置技术领域，具体为一种具有防水效果的手机充电设备。

背景技术

手机充电装置对于科技来讲不是什么新鲜的，不过人们的生活已经离不开手机充电装置，而且手机充电装置对于记者工作人员来说更是必不可少的工具。现有的手机充电装置在设计与结构上过于简单化，而且携带不是很方便，同时当手机充电时，和充电装置放在一起不是很方便，在手机充电时，手机会发热，这样对手机会有一点的影响，充电装置在电力方便还是比较欠缺，一旦外出，充电装置内部电量用尽，手机将无法工作，对工作产生一定的影响，而且充电装置在设计上有很大的问题，由于材料的原因，充电装置很容易遭受到腐蚀和导电，这样会对人体产生一定的威胁，为此，我们提出一种记者用手机充电装置。中国专利(公告号：CN206727672U)公开了一种记者用手机充电装置，包括壳体，所述壳体一端设有USB输出接口和充电接口，所述壳体另一端设有照明灯、摄像头和验钞灯，所述壳体上一侧设有控制按钮和灯控开关，所述控制按钮底部设有WIFI发射器。本实用新型通过在壳体上设有太阳能电池板，可以为蓄电池提供能源，而且壳体防腐层、防水层、防火层和绝缘层四层结构构成，不仅能起到防腐、防水、防火的效果，还可以起到绝缘的作用，通过在壳体一侧设有WIFI发射器，可以帮助手机连接无线，通过在壳体上设有吸盘，可以方便手机的放置，而且吸盘内部的散热丝可以为手机散热，防止手机在充电的同时烧坏，通过在壳体一侧设有摄像头，可以记录工作内容，提供工作效率。

但是该实用新型通过吸盘固定手机的效果不理想，吸盘和手机之间容易脱离，且拿下手机时不容易将手机从吸盘上拔下，需要对其进行改进。

实用新型内容

本实用新型的目的在于提供一种具有防水效果的手机充电设备，具备了手机可以稳定的放在固定块和滑动块之间，通过挂钩和挂钩槽等结构的配合将其夹紧，而且取出方便，同时通过橡胶套等结构的配合，有效避免一些水分顺着充电接口或USB输出口进入壳体的内部，具有防水防尘的功能，实用性更好的优点，解决了通过吸盘固定手机的效果不理想，吸盘和手机之间容易脱离，且拿下手机时不容易将手机从吸盘上拔下，使用效果不理想的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有防水效果的手机充电设备，包括壳体、太阳能电池板、温度传感器和散热丝，所述太阳能电池板固定安装在壳体的正面，所述温度传感器固定安装在壳体的正面，所述散热丝固定安装在壳体的正面，所述壳体的正面还固定安装有固定块。

所述壳体的正面滑动连接有滑动块，所述固定块的正面固定安装有固定件，所述固定件的侧面固定安装有弹性绳，所述弹性绳的一端固定安装有挂钩，所述滑动块的正面开设有挂钩槽，所述挂钩通过挂钩槽的内壁与挂钩槽卡接，所述壳体的正面开设有限位滑槽，所述滑动块的背面固定连接有限位滑块，所述限位滑块通过限位滑槽的内壁与限位滑槽滑动连接，所述固定块和滑动块的顶部开设有手机放置槽，手机放置在手机放置槽的内壁。

优选的，所述固定件和弹性绳的顶部通过设置螺钉与固定块固定安装。

优选的，所述壳体的侧面固定安装有橡胶套。

优选的，所述橡胶套的表面开设有镂空部，且镂空部对应壳体的部分固定安装有能量指示灯。

优选的，所述橡胶套的侧面开设有接口通槽。

优选的，所述接口通槽上靠近其底部的内壁转动连接有转动橡胶板，转动橡胶板的高度小于接口通槽。

与现有技术相比，本实用新型的有益效果如下：

一、本实用新型通过固定块和滑动块的配合使用，实现了固定块的位置不动，滑动滑动块使固定块和滑动块之间的距离增大，从而方便将手机放在两者之间，适用范围更广，

二、本实用新型通过限位滑槽和限位滑块的配合使用，实现了滑动块在滑动过程中限位滑槽和限位滑块起到限位作用，从而使得滑动块在壳体的表面稳定滑动，

三、本实用新型通过固定件、弹性绳、挂钩、挂钩槽、手机放置槽的配合使用，实现了当手机放入手机放置槽中时，拉动挂钩使弹性绳伸长，当挂钩与挂钩槽相对应时，即可将挂钩勾住挂钩槽的内壁，在弹性绳弹力的作用下，间接实现了固定块和滑动块对手机的夹紧，

四、本实用新型通过橡胶套、镂空部、接口通槽和转动橡胶板的配合使用，实现了不使用充电装置时，通过转动转动橡胶板盖住接口通槽，转动橡胶板的高度小于接口通槽，从而使得转动橡胶板与接口通槽的内壁间留有一定的缝隙方便重新打开转动橡胶板，转动橡胶板盖住接口通槽后，具有很好的密封作用，具有防水防尘的功能，避免一些水分顺着充电接口或USB输出口进入壳体的内部，转动转动橡胶板打开接口通槽后，即可露出充电接口和USB输出口。

综上所述，通过上述等结构之间的配合使用，解决了通过吸盘固定手机的效果不理想，吸盘和手机之间容易脱离，且拿下手机时不容易将手机从吸盘上拔下，使用效果不理想的问题，实现了手机可以稳定的放在固定块和滑动块之间，通过挂钩和挂钩槽等结构的配合将其夹紧，而且取出方便，同时通过橡胶套等结构的配合，有效避免一些水分顺着充电接口或USB输出口进入壳体的内部，具有防水防尘的功能。

附图说明

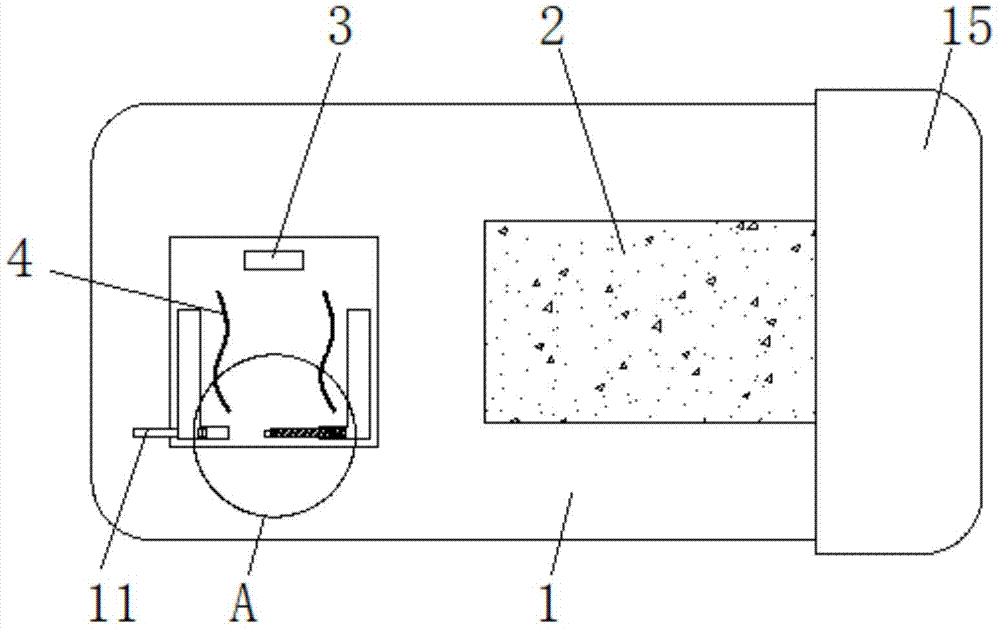

图1为本实用新型结构示意图；

图2为本实用新型A处结构放大图；

图3为本实用新型壳体俯视图；

图4为本实用新型B处结构放大图；

图5为本实用新型背面结构示意图；

图6为本实用新型橡胶套侧面结构示意图。

图中：1-壳体、2-太阳能电池板、3-温度传感器、4-散热丝、5-固定块、6-滑动块、7-固定件、8-弹性绳、9-挂钩、10-挂钩槽、11-限位滑槽、12-限位滑块、13-手机放置槽、14-螺钉、15-橡胶套、16-镂空部、17-接口通槽、18-转动橡胶板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至图2，本实用新型提供一种技术方案：一种具有防水效果的手机充电设备，包括壳体1、太阳能电池板2、温度传感器3和散热丝4，壳体1由氟塑料制成的防腐层、由聚氨酯制成的防水层、聚氯乙烯制成的防火层和由硅胶制成的绝缘层四层结构从上到下依次构成，不仅能起到防腐、防水、防火的效果，还可以起到绝缘的作用，太阳能电池板2固定安装在壳体1的正面，温度传感器3固定安装在壳体1的正面，壳体1一端设有USB输出接口和充电接口，壳体1另一端设有照明灯、摄像头和验钞灯，控制按钮底部设有WIFI发射器，WIFI发射器型号：D-LINK，WIFI发射器一侧设有开关按钮，壳体1上一侧设有控制按钮和灯控开关，控制按钮通过导线与验钞灯电性连接，灯控开关通过导线与照明灯电性连接，散热丝4固定安装在壳体1的正面，壳体1内部设有蓄电池，蓄电池一侧设有微控制器，微控制器型号：mega48，蓄电池另一侧设有信息储存装置，信息储存装置一侧设有温度控制器和太阳能控制器，温度控制器型号：SH11/KSW-6-16，太阳能控制器型号:JN-R50A12V，太阳能电池板2通过太阳能控制器与蓄电池电性连接，太阳能电池板2可以为蓄电池提供能源，温度传感器3、温度控制器和摄像头通过蓄电池与开关按钮电性连接，且开关按钮通过微控制器分别与散热丝4、信息储存装置和WIFI发射器电性连接，通过在壳体1上设有太阳能电池板2，可以为蓄电池提供能源，通过在壳体1一侧设有验钞灯，可以检验钞票的真伪，照明灯的设置，方便在夜晚使用，通过在壳体1一侧设有WIFI发射器，可以帮助手机连接无线，为工作提供很大的方便，散热丝4的设置放置手机在充电时，被烧坏，通过在壳体一侧设有摄像头，可以记录工作内容，提供工作效率。壳体1的正面还固定安装有固定块5。

请参阅图2至图4，壳体1的正面滑动连接有滑动块6，固定块5和滑动块6的配合使用，实现了固定块5的位置不动，滑动滑动块6使固定块5和滑动块6之间的距离增大，从而方便将手机放在两者之间，适用范围更广，固定块5的正面固定安装有固定件7，固定件7的侧面固定安装有弹性绳8，固定件7和弹性绳8的顶部通过设置螺钉14与固定块5固定安装，螺钉14的设置使得固定件7和弹性绳8与固定块5方便安装拆卸，方便清洗更换，弹性绳8的一端固定安装有挂钩9，滑动块6的正面开设有挂钩槽10，挂钩9通过挂钩槽10的内壁与挂钩槽10卡接，壳体1的正面开设有限位滑槽11，滑动块6的背面固定连接有限位滑块12，限位滑槽11和限位滑块12的配合使用，实现了滑动块6在滑动过程中限位滑槽11和限位滑块12起到限位作用，从而使得滑动块6在壳体1的表面稳定滑动，限位滑块12通过限位滑槽11的内壁与限位滑槽11滑动连接，固定块5和滑动块6的顶部开设有手机放置槽13，固定件7、弹性绳8、挂钩9、挂钩槽10、手机放置槽13的配合使用，实现了当手机放入手机放置槽13中时，拉动挂钩9使弹性绳8伸长，当挂钩9与挂钩槽10相对应时，即可将挂钩9勾住挂钩槽10的内壁，在弹性绳8弹力的作用下，间接实现了固定块5和滑动块6对手机的夹紧，手机放置在手机放置槽13的内壁。

请参阅图5至图6，壳体1的侧面固定安装有橡胶套15，橡胶套15的表面开设有镂空部16，且镂空部16对应壳体1的部分固定安装有能量指示灯，镂空部16的开设位置不只有能量指示灯部分，还有开关按钮对应的位置，镂空部16的开设方便观察存储电量的情况和操作开关按钮，橡胶套15的侧面开设有接口通槽17，接口通槽17上靠近其底部的内壁转动连接有转动橡胶板18，转动橡胶板18的高度小于接口通槽17。橡胶套15、镂空部16、接口通槽17和转动橡胶板18的配合使用，实现了不使用充电装置时，通过转动转动橡胶板18盖住接口通槽17，转动橡胶板18的高度小于接口通槽17，从而使得转动橡胶板18与接口通槽17的内壁间留有一定的缝隙方便重新打开转动橡胶板18，转动橡胶板18盖住接口通槽17后，具有很好的密封作用，具有防水防尘的功能，避免一些水分顺着充电接口或USB输出口进入壳体1的内部，转动转动橡胶板18打开接口通槽17后，即可露出充电接口和USB输出口。

工作原理：该具有防水效果的手机充电设备使用时，固定块5的位置不动，滑动滑动块6使固定块5和滑动块6之间的距离增大，滑动块6在滑动过程中限位滑槽11和限位滑块12起到限位作用，从而使得滑动块6在壳体1的表面稳定滑动，当手机放入手机放置槽13中时，拉动挂钩9使弹性绳8伸长，当挂钩9与挂钩槽10相对应时，即可将挂钩9勾住挂钩槽10的内壁，在弹性绳8弹力的作用下，间接实现了固定块5和滑动块6对手机的夹紧，不使用充电装置时，通过转动转动橡胶板18盖住接口通槽17，转动橡胶板18的高度小于接口通槽17，从而使得转动橡胶板18与接口通槽17的内壁间留有一定的缝隙方便重新打开转动橡胶板18，转动橡胶板18盖住接口通槽17后，具有很好的密封作用，具有防水防尘的功能，避免一些水分顺着充电接口或USB输出口进入壳体1的内部，转动转动橡胶板18打开接口通槽17后，即可露出充电接口和USB输出口。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
