技术领域

本实用新型涉及音频转化器技术领域，尤其涉及一种具有USB接口的音频转化器。

背景技术

音频转换器是专门针对音频的多媒体软件，属于多媒体术语，常见的音频转换器包括MP3转换器。音频转换器的主要功能，在于对音频进行编解码，即对数字音频进行解码，并根据数字音频编码规范保存为新音频格式。在现有的音频转换器上多出现的圆形的音频接口，但是随着现在电子设备的普及，人们越来越多的需要对电子设备中存的音频进行格式转换，电子设备多使用的是USB插头，但是音频转换器上没有与USB插头相对应的USB接口，直接影响到音频转换器的使用范围，因此需要一种具有USB接口的音频转化器来满足需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具有USB接口的音频转化器。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种具有USB接口的音频转化器，包括音频转化器本体，音频转化器本体一侧面上设有多个音频接口，所述音频转化器本体上表面一侧边缘处上方水平设有固定板，所述固定板下表面上固定设有支撑机构，所述支撑机构粘接固定在音频转化器本体上表面上，所述固定板中心处贯穿开设有第一插装孔，所述第一插装孔正下方的音频转化器本体上表面上粘接固定有第一磁铁块，其中一个所述音频接口一侧设有USB接口拼接机构，所述USB接口拼接机构包括USB接口，所述USB接口一侧设有与音频接口相匹配的音频插头，且音频插头设置在USB接口和音频接口之间，所述音频插头和USB接口之间共同固定连接有连接导线，所述音频插头和USB接口上分别固定套设有第一固定架和第二固定架，所述第一固定架和第二固定架上表面上分别竖直固定有第一支撑杆和第二支撑杆，所述第一支撑杆和第二支撑杆顶端上共同垂直固定有连接杆，所述连接杆一端设置在固定板上方，且固定板上方的连接杆上竖直且贯穿开设有第二插装孔，所述第一插装孔中竖直且贯穿插装有插装杆，所述插装杆底端上垂直粘接有与第一磁铁块相对应的第二磁铁块。

优选的，所述支撑机构包括四个固定块，四个所述固定块分别粘接固定在固定板下表面的四个拐角处，所述固定块下端粘接固定在音频转化器本体上表面上。

优选的，所述第一固定架和第二固定架均由绝缘橡胶垫制成。

优选的，所述插装杆顶端上垂直粘接固定有限位挡板。

优选的，所述限位挡板上表面上粘接固定有手捏片。

本实用新型提出的一种具有USB接口的音频转化器，有益效果在于：本实用新型通过将音频插头插装在音频转化器本体上的其中一个音频接口上，并将固定板通过支撑机构粘接固定在音频转化器本体与音频插头相对应的位置上，再通过将插装杆底端的第二磁铁块穿过第一插装孔并吸附在第一磁铁块上，来将USB接口拼接机构固定住，进而达到让音频转化器本体上具有USB接口的目的，能够扩大音频转化器本体的使用范围。

附图说明

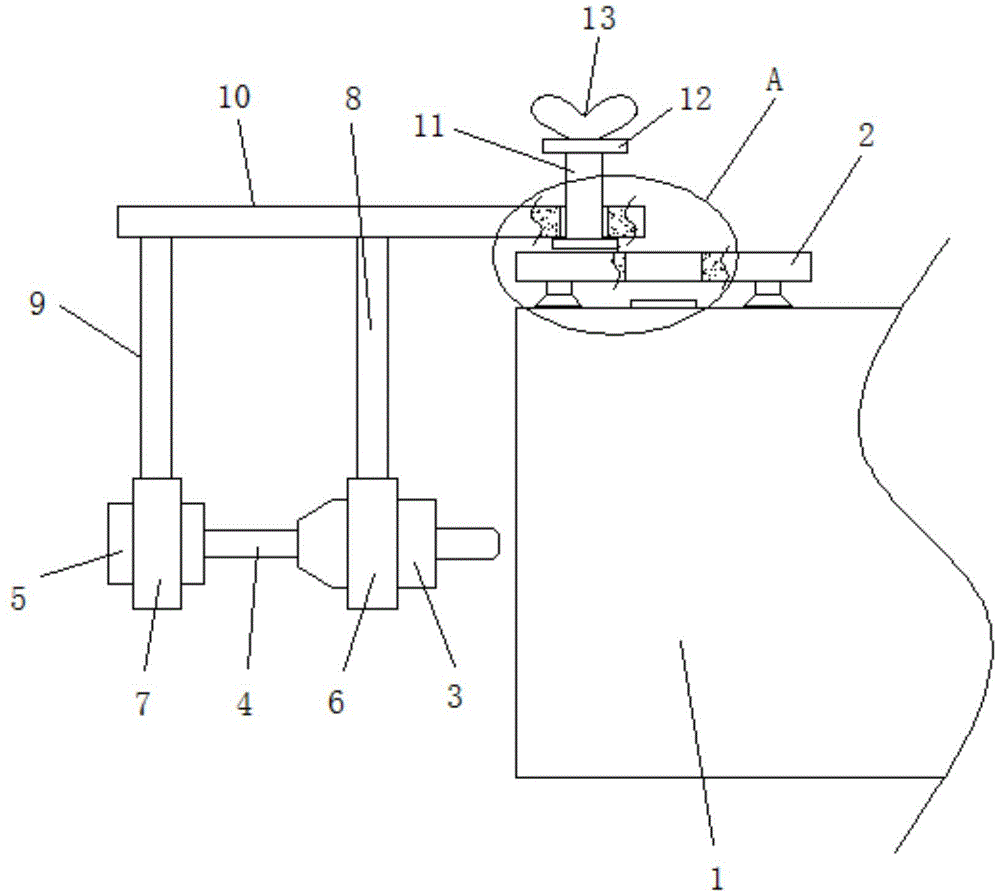

图1为本实用新型提出的一种具有USB接口的音频转化器的结构示意图；

图2为本实用新型提出的一种具有USB接口的音频转化器的图1中A处的放大图；

图3为本实用新型提出的一种具有USB接口的音频转化器的左视图；

图4为本实用新型提出的一种具有USB接口的音频转化器的安装后的结构示意图。

图中：音频转化器本体1、固定板2、音频插头3、连接导线4、USB接口5、第一固定架6、第二固定架7、第一支撑杆8、第二支撑杆9、连接杆10、插装杆11、限位挡板12、手捏片13、第一插装孔14、第一磁铁块15、第二磁铁块16、固定块17、音频接口18。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-4，一种具有USB接口的音频转化器,包括音频转化器本体1，音频转化器本体1一侧面上设有多个音频接口18，音频转化器本体1上表面一侧边缘处上方水平设有固定板2，固定板2下表面上固定设有支撑机构，支撑机构粘接固定在音频转化器本体1上表面上，支撑机构包括四个固定块17，四个固定块17分别粘接固定在固定板2下表面的四个拐角处，固定块17下端粘接固定在音频转化器本体1上表面上。固定块17通过双面胶粘接固定在音频转化器本体1上表面上，当需要更换固定板2在音频转化器本体1上表面上的位置时，直接将支撑机构从音频转化器本体1上表面上拽起，重新固定位置即可。

固定板2中心处贯穿开设有第一插装孔14，第一插装孔14正下方的音频转化器本体1上表面上粘接固定有第一磁铁块15，其中一个音频接口18一侧设有USB接口拼接机构，USB接口拼接机构包括USB接口5，USB接口5一侧设有与音频接口18相匹配的音频插头3，且音频插头3设置在USB接口5和音频接口18之间，音频插头3和USB接口5之间共同固定连接有连接导线4，音频插头3和USB接口5上分别固定套设有第一固定架6和第二固定架7，第一固定架6和第二固定架7均由绝缘橡胶垫制成，绝缘橡胶垫制成的第一固定架6和第二固定架7具有绝缘的效果，在USB接口5和音频接口18出现漏电情况时，也不会直接伤害到使用者，能够提高该装置的使用安全性。

第一固定架6和第二固定架7上表面上分别竖直固定有第一支撑杆8和第二支撑杆9，第一支撑杆8和第二支撑杆9顶端上共同垂直固定有连接杆10，连接杆10一端设置在固定板2上方，且固定板2上方的连接杆10上竖直且贯穿开设有第二插装孔，第一插装孔中竖直且贯穿插装有插装杆11，插装杆11底端上垂直粘接有与第一磁铁块15相对应的第二磁铁块16，插装杆11顶端上垂直粘接固定有限位挡板12，限位挡板12上表面上粘接固定有手捏片13。通过将音频插头3插装在音频转化器本体1上的其中一个音频接口18上，并将固定板2通过支撑机构粘接固定在音频转化器本体1与音频插头3相对应的位置上，再通过将插装杆11底端的第二磁铁块16穿过第一插装孔14并吸附在第一磁铁块15上，来将USB接口拼接机构固定住，进而达到让音频转化器本体上具有USB接口5的目的，能够扩大音频转化器本体1的使用范围。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
