技术领域

本实用新型涉及蓝牙设备领域，尤其是涉及到一种蓝牙音响。

背景技术

蓝牙音箱指的是内置蓝牙芯片，以蓝牙连接取代传统线材连接的音响设备，蓝牙音箱将蓝牙技术应用在传统数码和多媒体音箱上，让使用者可以免除恼人电线的牵绊，自在地以各种方式聆听音乐，音箱通过与手机、平板电脑或笔记本等蓝牙播放设备连接，达到方便快捷的目的。

现有技术公开了申请号为：CN201820633675.3的一种蓝牙音响,其特征在于金属圈的上方设有音响外壳，且音响外壳的上端外表面固定安装有防尘网，所述音响外壳的外表面四周固定安装有防滑花纹，所述金属圈的下端外表面固定安装有底座，且底座的前端内表面靠近上方位置处设有LED显示灯，所述底座的前端内表面靠近LED显示灯的一侧固定安装有开关按钮，且底座的前端内表面靠近LED显示灯的另一侧设有USB插孔,所述底座的前端内表面靠近USB插孔的外表面四周固定安装有芯片。但是该现有技术因为体积较小，容易误碰，导致跌落造成财产损失且功能单一。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种蓝牙音响，以解决现有技术因为体积较小，容易误碰，导致跌落造成财产损失的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种蓝牙音响，其结构包括主体、防尘网、金属外环、吸盘装置、插槽区、按键区、LED灯，所述音响主体为柱形结构，且上部通过扣合的方式安装有金属外环，所述金属外环和防尘网为一体化结构，所述吸盘装置中心与音响主体中心螺纹链接，所述插槽区安装于音响主体外壁中下方，所述按键区平行于插槽区，所述LED灯安装于插槽区的右侧。

作为本技术方案的进一步改进，所述吸盘装置包括连接板、磁性装置、单向排气阀装置、压缩装置、吸盘内壁、单向进气阀装置、缓冲装置、螺旋杆，所述连接板与螺旋杆为一体化结构，所述磁性装置安装于吸盘内壁填充材料顶部，所述单向排气阀装置与吸盘内壁为一体化结构，所述压缩装置内部与螺旋杆为扣接，所述吸盘内壁中部与螺旋杆间隙配合，所述单向进气阀装置与缓冲装置为一体化结构，所述缓冲装置与螺旋杆螺纹连接。

作为本技术方案的进一步改进，所述压缩装置包括下磁片、压缩面板、螺纹孔，所述下磁片与压缩面板相贴合，所述螺纹孔与压缩面板为一体化结构。

作为本技术方案的进一步改进，所述吸盘安装于主体底部。

作为本技术方案的进一步改进，所述吸盘为防滑、防水材质，易吸附在光滑的材料上。

作为本技术方案的进一步改进，所述主体为轻型磨砂材质，防止在手中脱落，增加手感。

作为本技术方案的进一步改进，所述上磁块与下磁块配合能使音响主体和吸盘在使用时能更好的固定。

作为本技术方案的进一步改进，所述插槽区内有USB接口与TF卡槽，可增加实用模式。

作为本技术方案的进一步改进，所述按键区内按键包括功能键、音量增减键与暂停键，方便使用。

作为本技术方案的进一步改进，所述音响主体与吸盘装置顺时针旋转使吸盘装置压缩空气达到吸附效果，也可逆时针旋转取下音响主体。

有益效果

基于现有技术而言，本实用新型一种蓝牙音响，在操作后可达到的优点有：

1、本实用新型在放置时通过音响主体与吸盘装置顺时针旋转使吸盘装置压缩空气达到吸附效果，也可逆时针旋转取下音响主体，可吸附在桌上，墙上等地方，避免在生活中误碰导致跌落。

2、本实用新型在模式选择中增加了TF卡模式，可在使用中多一种播放模式，避免蓝牙连接设备在忙碌中不能使用蓝牙模式时蓝牙音响空置的问题，增加实用性。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

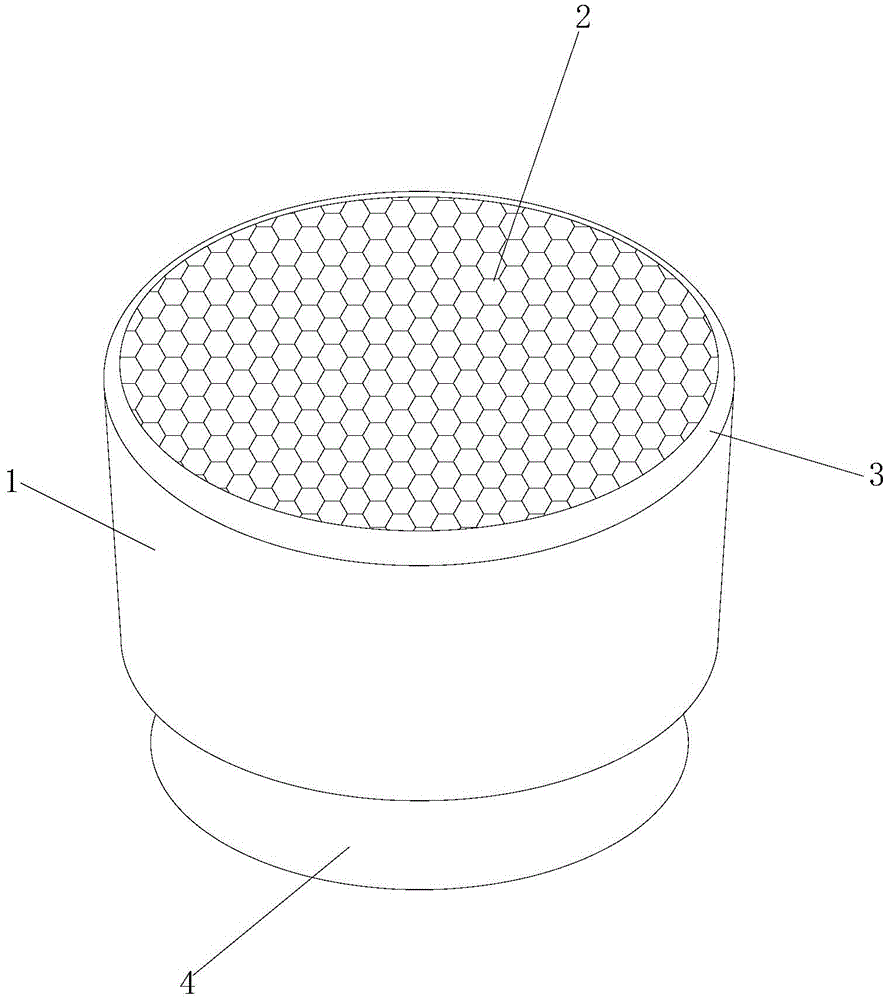

图1为本实用新型一种蓝牙音响的结构示意图。

图2为本实用新型一种蓝牙音响的左视结构示意图。

图3为本实用新型吸盘装置的正剖图结构示意图。

图4为本实用新型压缩装置正剖面结构示意图。

附图中标号说明：音响主体-1、防尘网-2、金属外环-3、吸盘装置-4、插槽区-5、按键区-6、LED灯-7、连接板-41、磁性装置-42、单向排气阀装置-43、压缩装置-44、吸盘内壁-45、单向进气阀装置-46、缓冲装置-47、螺旋杆-48、下磁片-441、压缩面板-442、螺纹孔-443。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本实用新型的优选实施方案。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“相焊接”、“固定”、“设有”、“嵌合”、“扣合”等术语应作广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义，并且术语“中心”、“侧向”、“长度”、“宽度”、“高度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“侧”等指示的方位或位置关系为基于附图中所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

实施例

请参阅图1-图4，本实用新型提供一种蓝牙音响，其结构包括：音响主体1、防尘网2、金属外环3、吸盘装置4、插槽区5、按键区6、LED灯7，所述音响主体1为柱形结构，且上部通过扣合的方式安装有金属外环3，所述金属外环3和防尘网2为一体化结构，所述吸盘装置4中心与音响主体1中心螺纹链接，所述插槽区5安装于音响主体1外壁中下方，所述按键区6平行于插槽区5，所述LED灯7安装于插槽区5的右侧。

所述连接板41与螺旋杆48为一体化结构，所述磁性装置42安装于吸盘内壁45顶部，所述单向排气阀装置43与吸盘内壁45为一体化结构，所述压缩装置44内部与螺旋杆48为扣接，所述吸盘内壁45中部与螺旋杆48间隙配合，所述单向进气阀装置46与缓冲装置47为一体化结构，所述缓冲装置47与螺旋杆48螺纹连接。

所述压缩装置44包括下磁片441、压缩面板442、螺纹孔443，所述下磁片441与压缩面板442相贴合，所述螺纹孔443与压缩面板442为一体化结构。

所述吸盘装置4安装于主体底部方便使用。

所述吸盘装置4为防滑、防水材质，易吸附在光滑的材料上。

所述音响主体1为轻型磨砂材质，防止在手中脱落，增加手感。

所述上磁块42与下磁块441配合能使音响主体和吸盘在使用时能更好的固定。

所述插槽区5内有USB接口与TF卡槽，可增加实用模式。

所述按键区6内按键包括功能键、音量增减键与暂停键，方便使用。

所述音响主体1与吸盘装置4顺时针旋转使吸盘装置4压缩空气达到吸附效果，也可逆时针旋转取下音响主体1。

下面对上述技术方案中蓝牙音响的工作原理作出如下说明：

在对本实用新型进行使用时，通过音响主体1放置在光滑、平坦的材质上，逆时针旋转音响主体1带动连接板41使压缩装置44向上运动让单向排气阀装置43排出空气从而达到吸附效果，也可顺时针旋转音响主体1带动连接板41使压缩装置44向下运动让单向进气阀装置46吸入空气从而取下音响主体1，按键区6中长按“M”键可开关机，短按为模式转换，LED灯闪烁为在使用中，常亮为充电中。

本实用新型解决的问题是因为体积较小，容易误碰，导致跌落造成财产损失，本实用新型通过主体1与吸盘装置4顺时针旋转或逆时针旋转压缩或释放空气使吸盘发挥作用，在放置时通过吸盘可随意贴合在任何光滑、平坦的材质上，避免在生活中误碰导致跌落。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神或基本特征的前提下，不仅能够以其他的具体形式实现本实用新型，还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围，因此本实用新型要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
