技术领域

本实用新型涉及一种清洁工具，更具体地说，是一种脚踏式清洗喷枪。

背景技术

清洁喷枪在生活中使用日益广泛，喷枪样式各异，现市场上流通的比较大型的喷枪是通过电机增压，压力大，体积大，重量重，移动不方便，价格昂贵，适用于空旷材质较硬的地方，且现市场上的喷枪需要用到清洁剂时候都是人为添加，这样会造成清洁剂分布不均匀浪费了清洁剂，且浪费时间降低了效率。

实用新型内容

本实用新型的目的在于提供一种脚踏式清洗喷枪可以有效解决上述背景中提出的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种脚踏式清洗喷枪，其特征在于：包括枪体、喷嘴与脚踏吸水器，所述喷嘴设在枪体的出水端，所述喷嘴设有喷嘴盖，所述喷嘴设有喷水口，所述喷嘴盖设有与喷水口匹配的喷水调节口，所述喷嘴盖内腔与喷嘴半径等大，喷嘴盖与喷嘴套接；所述枪体侧面设有洁厕剂瓶，所述洁厕剂瓶设有导管与喷嘴（导通；所述枪体与导水管导通，所述导水管上设有脚踏吸水器，所述导水管末端设有石沉子。

作为本实用新型的一种优选技术方案，所述清洁剂瓶通过支架固定在枪体的侧面，所述清洁剂瓶设有清洁剂开关，所述清洁剂瓶侧面设有清洁剂添加口。

作为本实用新型的一种优选技术方案，所述吸水器顶面设有脚踏板，所述脚踏板设有防滑条。

作为本实用新型的一种优选技术方案，所述脚踏板为ABS硬质塑料。

作为本实用新型的一种优选技术方案，所述脚踏吸水器这有止回阀。

作为本实用新型的一种优选技术方案，所述喷嘴盖设有扭动模块。

作为本实用新型的一种优选技术方案，所述喷嘴盖内腔设有与喷嘴上滑槽相匹配的滑块。

作为本实用新型的一种优选技术方案，所述枪体与导水管扭动连接，所述枪体入水口设有过滤网。

与现有技术相比，本发明提供了具备以下有益效果：

1、喷嘴盖设有喷水调节口与喷嘴上的喷水口配合，控制出水量大小，控制水流压力，清洁效果好，可减少水资源浪费。

2、喷枪设有清洁剂瓶，自动使用清洁剂，减少清洁剂浪费，避免了清洁剂分布不均匀，提高效率。

3、导水管设有脚踏吸水器，使用简单，成本较低，且节能环保。

附图说明

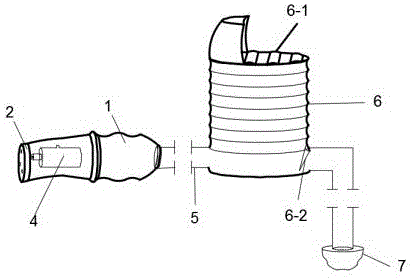

1、图1为本实用新型的结构示意图；

2、图2为本实用新型喷嘴正视示意图；

3、图3为本实用新型喷嘴盖正视示意图；

4、图4为本实用新型喷嘴与喷嘴盖结合示意图；

5、图5为本实用新型喷嘴与喷嘴盖组合立体示意图；

6、图6为本实用新型清洁剂瓶结构示意图；

图中：1、枪体，2、喷嘴，2-1、喷水口，3、喷嘴盖，3-1、喷水调节口，3-2、扭动模块，4、清洁剂瓶，4-1、清洁剂开关，4-2、清洁剂添加口，5、导水管，6、脚踏吸水器，6-1、脚踏板，6-2、止回阀，7、石沉子。

具体实施方式

下面描述本实用新型的实施方式，所述实施方式的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施方式是示例性的仅用于解释本实用新型，而不能解释为本实用新型的限制。

下面结合附图对本实用新型的技术方案做进一步的详细说明。

本实用新型公开的结构示意图如图1~6所示，所述一种脚踏式清洗喷枪，其特征在于：包括枪体1、喷嘴2与脚踏吸水器6，所述喷嘴2设在枪体1的末端，所述喷嘴2设有喷嘴盖3，所述喷嘴2设有喷水口2-1，所述喷嘴盖3设有与喷水口2-1相应的喷水调节口3-1，所述喷嘴盖3内腔与喷嘴2半径等大，喷嘴盖3套接在喷嘴2上，且所述喷嘴盖3设有与喷嘴2边上滑槽相适应的滑块，所述喷嘴盖3设有扭动模块3-2，扭动喷嘴盖3，喷水调节口3-1位置偏移，控制喷水口2-1的大小，从而控制出水缓急，利用水压进行清洁，清洁效果好，效率高，同时滑槽与滑块可以固定喷嘴盖3，防止喷嘴盖3滑出。

所述清洁剂瓶4通过支架横向固定在枪体1侧边，所述清洁剂瓶4设有清洁剂开关4-1，清洁遇到难以清理的污渍时打开清洁剂开关4-1，清洁剂通过导管流向喷嘴2处，与出来的水混合冲洗，省了人工添加清洁剂的步骤，不使用时将清洁剂开关4-1关闭即可，所述的清洁剂瓶4设有清洁剂添加口4-2，添加清洁剂时不用拆卸下来即可添加清洁剂，可减少对枪体1的磨损，也节省了时间。

优选的，所述导水管5设有脚踏吸水器6，所述脚踏吸水器6顶面设有脚踏板6-1，所述脚踏板6-1材质为ABS硬质塑料，所述脚踏板6-1设有条纹，增加与脚部摩擦力，使脚部更好出力，脚踩上去，比起手压吸水装置优势是有效地利用了人体本身重力，使用者更轻松，但是更有力，喷出的水更猛，冲洗更有力更干净。所述脚踏板6-1侧边是凹槽设计，使用时脚部刚好在凹槽位置，防止走滑，同时方便手提移动。

优选的，所述脚踏吸水器6进水端设有止回阀6-2，工作时，踩下吸水器，止回阀6-2关闭，在压力的作用下，水从脚踏吸水器6的出水端往喷枪流去，松开脚踏板6-1时，吸水器舒张使得止回阀6-2打开，在压力作用下吸水器吸水补水，如此重复。

优选的，所述取水管末端设有石沉子7，增加重量，使用时把石沉子7放进桶里，石沉子7沉到桶底，使水管不易扯动，可以让喷枪使用到水桶底部的水，使用更合理。

优选的，所述石沉子7设有过滤网，避免一些杂质进入脚踏取水器或者进入枪体1造成堵塞。

优选的，所述脚踏板6-1为ABS硬质塑料，可提高设有寿命。

优选的，所述枪体1与导水管5扭动连接，所述枪体1入水口设有过滤网，防止杂质堵塞与喷水口2-1，导水管5可与喷枪本体拆离，便于清洁杂质，便于存放与携带。

实施例：

使用喷枪时，装清洁水，把石沉子7放进水中，踩下脚踏板6-1，止回阀6-2闭合，吸水器里的水会往出水管流去，松开脚踏板6-1，吸水器舒张使得止回阀6-2打开，在压力作用下，取水口往吸水器补水，如此反复。喷嘴盖3设有与喷嘴2上滑槽相适应滑块，且所述喷嘴盖3内腔与喷嘴2半径大小相同，形成套接关系，所述喷嘴盖3设有扭动模块3-2，遇到难以清理的污渍扭动喷嘴2上的扭动模块3-2调节出水大小控制水流压力，达到清洁的效果。所述喷枪设有清洁剂瓶4，所述清洁剂瓶4设有导管导向喷嘴2口，使用喷枪需要清洁剂时打开清洁剂开关4-1即可自动使用清洁剂。本实用新型可以减少水资源和清洁剂的浪费，减少支出，提高效率与效果。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本实用新型技术方案及其发明构思加以等同替换或改变，都应涵盖在实用新型的保护范围之内。
