技术领域

本实用新型涉及汽车内饰制造技术领域，特别涉及一种汽车用防滑脚垫面料。

背景技术

随着科技的发展，汽车作为人们的代步工具，使用越来越普及。其中汽车脚垫为汽车内使用的一种内饰用品，主要用在汽车内的底面上，可以防止鞋底残留的水分、赃物造成与离合器、制动器和油门间的滑动，避免安全隐患，降低内饰被污染和损坏的可能性，现有的汽车脚垫不仅味道较大，不环保，舒适度较低，清洗也较为麻烦，而且耐候性较差，容易滑动，清洗也较为麻烦，会大大影响驾驶者的安全驾驶。为此，我们提出一种汽车用防滑脚垫面料。

实用新型内容

本实用新型的主要目的在于提供一种汽车用防滑脚垫面料，通过在主体层的顶部和底部均设置软胶层可提高脚垫的柔软度及舒适度，脚垫底部设置的防滑层可有效地提高脚垫和车体的贴合度，提高脚垫和车体间的摩擦力，避免脚垫在车内滑动，通过魔术贴将表层和上软胶层连接，可使表层方便拆洗更换，脚垫采用的材料均为环保性能好、耐候性高的材料，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种汽车用防滑脚垫面料，包括主体层，所述主体层顶部设有上软胶层以及设置在上软胶层顶部的表层，所述主体层底部设有下软胶层以及设置在下软胶层底部的防滑层，所述上软胶层和表层通过魔术贴相连，所述表层顶部边缘处设有凸起部，所述上软胶层、主体层、下软胶层和防滑层通过热复合方式连接为一体。

进一步地，所述魔术贴包括子、母两个层面，所述魔术贴的子层面固定连接在上软胶层的顶面，所述魔术贴的母层面固定连接在表层的底面。

进一步地，所述主体层采用聚乙烯发泡材料制成，所述上软胶层和下软胶层均采用硅胶材料制成，所述表层采用聚乙烯材料制成，所述防滑层采用PVC材料制成，所述防滑层底部均匀设有若干防滑凸块。

与现有技术相比，本实用新型具有如下有益效果：通过在主体层的顶部和底部均设置软胶层可提高脚垫的柔软度及舒适度，脚垫底部设置的防滑层可有效地提高脚垫和车体的贴合度，提高脚垫和车体间的摩擦力，避免脚垫在车内滑动，通过魔术贴将表层和上软胶层连接，可使表层方便拆洗更换，脚垫采用的材料均为环保性能好、耐候性高的材料，本实用新型结构合理，能够有效提高脚垫的稳定性和舒适性。

附图说明

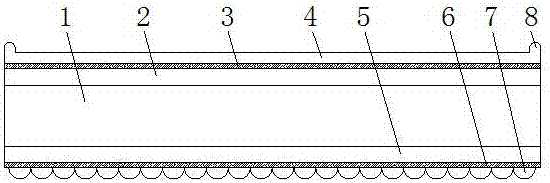

图1为本实用新型一种汽车用防滑脚垫面料的整体结构示意图。

图中：1、主体层；2、上软胶层；3、魔术贴；4、表层；5、下软胶层；6、防滑层；7、防滑凸块；8、凸起部。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1所示，一种汽车用防滑脚垫面料，包括主体层1，所述主体层1顶部设有上软胶层2以及设置在上软胶层2顶部的表层4，所述主体层1底部设有下软胶层5以及设置在下软胶层5底部的防滑层6，所述上软胶层2和表层4通过魔术贴3相连，所述表层4顶部边缘处设有凸起部8，所述上软胶层2、主体层1、下软胶层5和防滑层6通过热复合方式连接为一体。

本实用新型一种汽车用防滑脚垫面料，通过在主体层1的顶部和底部均设置软胶层可提高脚垫的柔软度及舒适度，脚垫底部设置的防滑层6可有效地提高脚垫和车体的贴合度，提高脚垫和车体间的摩擦力，避免脚垫在车内滑动，通过魔术贴3将表层4和上软胶层2连接，可使表层4方便拆洗更换，脚垫采用的材料均为环保性能好、耐候性高的材料。

其中，所述魔术贴3包括子、母两个层面，所述魔术贴3的子层面固定连接在上软胶层2的顶面，所述魔术贴3的母层面固定连接在表层4的底面。

其中，所述主体层1采用聚乙烯发泡材料制成，所述上软胶层2和下软胶层5均采用硅胶材料制成，所述表层4采用聚乙烯材料制成，所述防滑层6采用PVC材料制成，所述防滑层6底部均匀设有若干防滑凸块7。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
