技术领域

本实用新型涉及取水装置技术领域，尤其涉及一种环境检测用野外取水装置。

背景技术

环境检测是指通过对影响环境质量因素的代表值的测定，确定环境质量及其变化趋势，环境监测是通过对人类和环境有影响的各种物质的含量、排放量的检测，跟踪环境质量的变化，确定环境质量水平，环境检测时通过需要对外界水源进行检测，因而需要使用到环境检测用野外取水装置。

目前，市场上现有的环境检测用野外取水装置，其在使用的过程中大多存在以下的不足：仅仅是简单的将湖水或其他区域的水直接抽取，并未进行过滤，水中杂物较多，综上，现有的大多数环境检测用野外取水装置不能很好地契合实际需要。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环境检测用野外取水装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种环境检测用野外取水装置，包括供电机构、储存箱和过滤箱，还包括底板，所述底板顶部外壁的一侧焊接有支撑座，所述过滤箱焊接在支撑座的顶部外壁上，所述过滤箱的一侧外壁上设有抽水机构，所述过滤箱的一侧内壁上通过螺栓固定有活性炭滤网，且过滤箱的两侧内壁上均焊接有卡板，且两个卡板的一侧外壁上卡接有同一个锥形斗，所述锥形斗的内壁上粘接有滤纸，所述过滤箱底部内壁的一侧焊接有梯形块，所述过滤箱与储存箱的内部相连通。

进一步的，所述抽水机构包括固定板，且固定板通过螺栓固定在过滤箱的一侧外壁上，固定板的顶部外壁上通过螺栓固定有水泵。

进一步的，所述水泵的进水口内壁上插接有伸缩螺纹管，且水泵的出水口内壁上插接有出水管，出水管的一端与过滤箱的内部相连通，伸缩螺纹管的一端套接有开口斗，开口斗的一侧内壁上通过螺栓固定有隔网。

进一步的，所述过滤箱的一侧外壁靠近底部的位置插接有排渣管，且排渣管位于远离梯形块的一侧。

进一步的，所述过滤箱的一侧外壁靠近储存箱的位置插接有连接管，且连接管的一端与储存箱的内部相连通，储存箱的一侧外壁靠近底部的位置插接有排出管。

进一步的，所述供电机构包括固定箱，且固定箱通过螺栓固定在储存箱的顶部外壁上，固定箱的底部内壁上通过螺栓固定有蓄电池。

进一步的，所述底板的底部外壁靠近四个拐角处均通过螺栓固定有移动轮。

进一步的，还包括照明灯，所述照明灯通过螺栓固定在过滤箱的一侧外壁上。

本实用新型的有益效果为：

1.通过设置的活性炭滤网、卡板、锥形斗和滤纸，出水管的一端位于锥形斗一侧的上方，抽入的水在活性炭滤网处被吸附阻隔一些杂物，然后沿着锥形斗一侧内壁滑落，滤纸进行再一次过滤，然后由锥形斗排出过滤后的水。

2.通过设置的伸缩螺纹管和开口斗，将伸缩螺纹管进行拉伸或收缩，可以取水源处较浅区域的水或者较深区域的水，方便实用，便于根据需要取合适的水。

3.通过设置的梯形块、储存箱和移动轮，梯形块使过滤箱底部靠近梯形块的位置形成一个沉淀池，便于杂物沉淀，由连接管将上方清液转移至储存箱进行存储，杂物较少，移动轮方便了装置移动至水源处进行取水，该装置使用方便，满足人们的需求。

附图说明

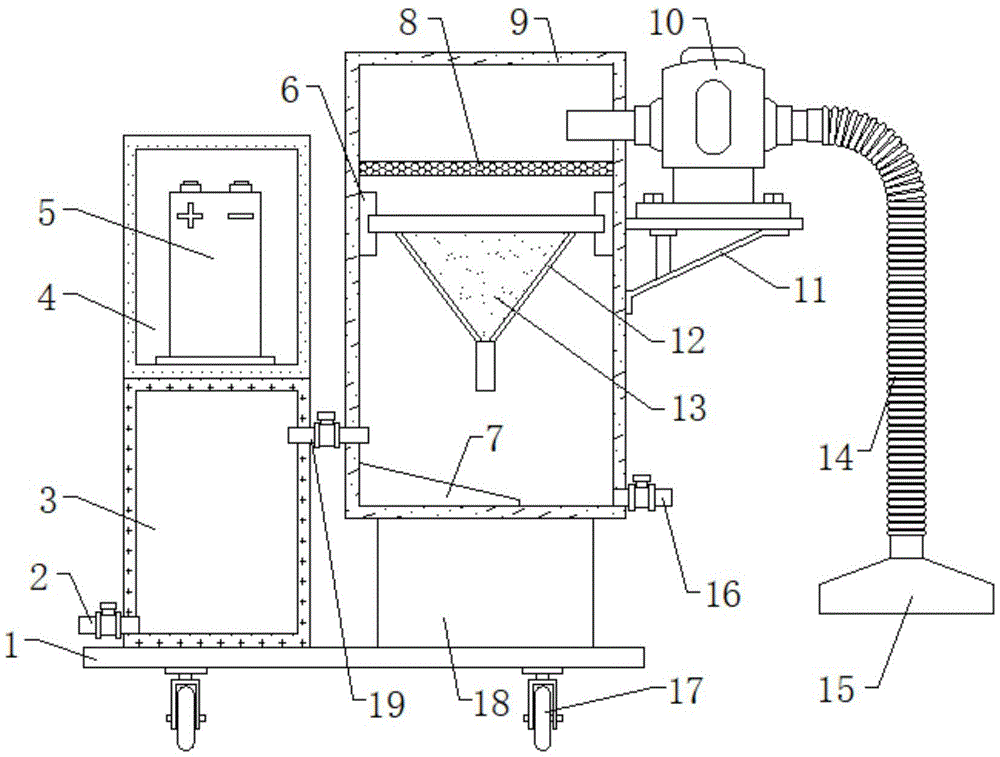

图1为本实用新型提出的一种环境检测用野外取水装置实施例1的剖视结构示意图；

图2为本实用新型提出的一种环境检测用野外取水装置实施例1的局部立体结构示意图；

图3为本实用新型提出的一种环境检测用野外取水装置实施例1的主视结构示意图。

图中：1-底板、2-排出管、3-储存箱、4-固定箱、5-蓄电池、6-卡板、7-梯形块、8-活性炭滤网、9-过滤箱、10-水泵、11-固定板、12-锥形斗、13-滤纸、14-伸缩螺纹管、15-开口斗、16-排渣管、17-移动轮、18-支撑座、19-连接管、20-照明灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。

实施例1

参照图1和图2，一种环境检测用野外取水装置，包括供电机构、储存箱3和过滤箱9，还包括底板1，底板1顶部外壁的一侧焊接有支撑座18，过滤箱9焊接在支撑座18的顶部外壁上，过滤箱9的一侧外壁上设有抽水机构，过滤箱9的一侧内壁上通过螺栓固定有活性炭滤网8，且过滤箱9的两侧内壁上均焊接有卡板6，且两个卡板6的一侧外壁上卡接有同一个锥形斗12，锥形斗12的内壁上粘接有滤纸13，过滤箱9底部内壁的一侧焊接有梯形块7，过滤箱9与储存箱3的内部相连通。

本实用新型中，抽水机构包括固定板11，且固定板11通过螺栓固定在过滤箱9的一侧外壁上，固定板11的顶部外壁上通过螺栓固定有水泵10，水泵10的进水口内壁上插接有伸缩螺纹管14，且水泵10的出水口内壁上插接有出水管，出水管的一端与过滤箱9的内部相连通，伸缩螺纹管14的一端套接有开口斗15，开口斗15的一侧内壁上通过螺栓固定有隔网，将装置移动至水源处，根据需要调节伸缩螺纹管14选择较浅区域或较深区域的水进行抽取，启动水泵10，将水抽取后，由出水管进入过滤箱内部，隔网避免较大的杂物进入，经活性炭滤网8的吸附和阻隔，避免小杂物进入，由锥形斗12的一侧滑落下，在滤纸13的过滤下，再由锥形斗12排至过滤箱9的底部，然后静置沉淀，在梯形块7的作用下沉淀停留在过滤箱9底部靠近排渣管16的位置。

过滤箱9的一侧外壁靠近底部的位置插接有排渣管16，且排渣管16位于远离梯形块7的一侧，过滤箱9的一侧外壁靠近储存箱3的位置插接有连接管19，且连接管19的一端与储存箱3的内部相连通，储存箱3的一侧外壁靠近底部的位置插接有排出管2，静置一段时间后，打开连接管19，将上层清液直接排进至储存箱3内进行存储，可由排出管2定量排出用于实验检测，供电机构包括固定箱4，且固定箱4通过螺栓固定在储存箱3的顶部外壁上，固定箱4的底部内壁上通过螺栓固定有蓄电池5，底板1的底部外壁靠近四个拐角处均通过螺栓固定有移动轮17。

工作原理：使用时，将装置移动至水源处，利用蓄电池5作为电力来源进行供电，然后根据需要调节伸缩螺纹管14选择较浅区域或较深区域的水进行抽取，启动水泵10，将水抽取后，由出水管进入过滤箱内部，隔网避免较大的杂物进入，经活性炭滤网8的吸附和阻隔，避免小杂物进入，然后由锥形斗12的一侧滑落下，在滤纸13的过滤下，再由锥形斗12排至过滤箱9的底部，然后静置沉淀，在梯形块7的作用下沉淀停留在过滤箱9底部靠近排渣管16的位置，静置一段时间后，打开连接管19，将上层清液直接排进至储存箱3内进行存储，可由排出管2定量排出用于实验检测。

实施例2

参照图3，一种环境检测用野外取水装置，本实施例相较于实施例1，还包括照明灯20，照明灯20通过螺栓固定在过滤箱9的一侧外壁上。

工作原理：夜间使用时，为保证取水的安全与方便，可以打开照明灯20进行照明，避免工作人员因夜间能见度低而落入水中，保证取水的正常进行。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
