技术领域

本实用新型涉及智能锁技术领域，具体为一种智能锁的指纹印消除机构。

背景技术

智能锁(外文名Intelligent-Lock)是指区别于传统机械锁，在用户识别、安全性、管理性方面更加智能化的锁具，智能锁是门禁系统中锁门的执行部件,电子锁不能称之为智能锁，智能锁智能体现的标志是能否手机远程控制和与智能家居联动。

现有的智能锁指纹解锁处不能够消除残存指纹，导致指纹残留后被人利用不法手段对指纹进行复制，从而降低了门锁的安全性，且残存的指纹不能及时消除会粘附灰尘影响下一次的指纹开锁。

实用新型内容

本实用新型的目的在于提供一种智能锁的指纹印消除机构，具备便捷消除残存指纹的优点，解决了现有的智能锁指纹解锁处不能够消除残存指纹，导致指纹残留后被人利用不法手段对指纹进行复制的问题。

为实现上述目的，本实用新型提供如下技术方案：一种智能锁的指纹印消除机构，包括智能锁体，所述智能锁体正面的顶部滑动安装有清洁盖，所述清洁盖的后侧固定连接有清洁湿棉板，所述清洁盖的正面固定连接有挡板，所述清洁湿棉板的顶部和底部均固定连接有清洁干棉板。

优选的，所述清洁盖后侧的左侧和右侧均固定连接有滑动条，所述滑动条横截面呈梯形设置，所述智能锁体正面的左侧和右侧均开设有与滑动条滑动连接的滑动槽。

优选的，所述滑动条的内部设置有滑杆，所述滑杆的顶端贯穿滑动条并延伸至滑动条的顶部与滑动槽内壁的顶部固定连接，所述滑杆的底端贯穿滑动条并延伸至滑动条的底部与滑动槽内壁的底部固定连接。

优选的，所述滑杆的表面套设有第一弹簧，所述第一弹簧的顶端与滑动条的底部接触，所述第一弹簧的底端与滑动槽内壁的底部接触。

优选的，所述滑杆的表面套设有第二弹簧，所述第二弹簧的顶端与滑动槽内壁的顶部固定连接，所述第二弹簧的底端与滑动条的顶部接触。

优选的，所述挡板的顶部和底部均开设有防滑槽，所述清洁盖的前侧开设有注水孔，所述注水孔与清洁湿棉板相连通。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过上下移动挡板带动清洁盖上下移动，清洁盖带动清洁湿棉板和清洁干棉板上下移动将指纹解锁处进行清理，将残存指纹清除，解决了现有的智能锁指纹解锁处不能够消除残存指纹，导致指纹残留后被人利用不法手段对指纹进行复制的问题，该智能锁的指纹印消除机构，具备便捷消除残存指纹的优点，提高智能门锁的使用安全性。

2、本实用新型因清洁盖后侧的左侧和右侧均固定连接有滑动条，滑动条横截面呈梯形设置，智能锁体正面的左侧和右侧均开设有与滑动条滑动连接的滑动槽，该设计通过滑动条和滑动槽的设置，便于使用者通过滑动条和滑动槽的滑动连接使清洁盖上下移动稳定，同时梯形的滑动条能够防止清洁盖上下移动时左右倾斜或向前倾斜掉落。

3、本实用新型因滑动条的内部设置有滑杆，滑杆的顶端贯穿滑动条并延伸至滑动条的顶部与滑动槽内壁的顶部固定连接，滑杆的底端贯穿滑动条并延伸至滑动条的底部与滑动槽内壁的底部固定连接，该设计通过滑杆的设置，便于使用者通过滑杆使滑动条上下滑动更加流畅，避免出现倾斜卡死的现象，同时可对第一弹簧和第二弹簧进行限位，防止第一弹簧和第二弹簧受力压缩后出现弯曲掉落的现象。

4、本实用新型因滑杆的表面套设有第一弹簧，第一弹簧的顶端与滑动条的底部接触，第一弹簧的底端与滑动槽内壁的底部接触，该设计通过第一弹簧的设置，便于使用者通过第一弹簧的弹力将滑动条向上顶动，使滑动条带动清洁盖向上移动，清洁盖向上弹动至极限位置可将指纹解锁处进行遮挡，同时对指纹解锁处进行滑动清洁，第一弹簧的弹力为清洁盖重量的两倍，便于将清洁盖向上弹动。

5、本实用新型因滑杆的表面套设有第二弹簧，第二弹簧的顶端与滑动槽内壁的顶部固定连接，第二弹簧的底端与滑动条的顶部接触，该设计通过第二弹簧的设置，便于使用者通过第二弹簧的弹力吸收滑动条向上冲击的力，保证滑动条的使用稳定性。

6、本实用新型因挡板的顶部和底部均开设有防滑槽，清洁盖的前侧开设有注水孔，注水孔与清洁湿棉板相连通，该设计通过防滑槽和注水孔设置，便于使用者通过防滑槽对挡板进行摩擦力增大，便于使用者上下拨动挡板，同时注水孔便于使用者对清洁湿棉板进行加清洁液湿润，保证清除指纹残留的彻底性。

附图说明

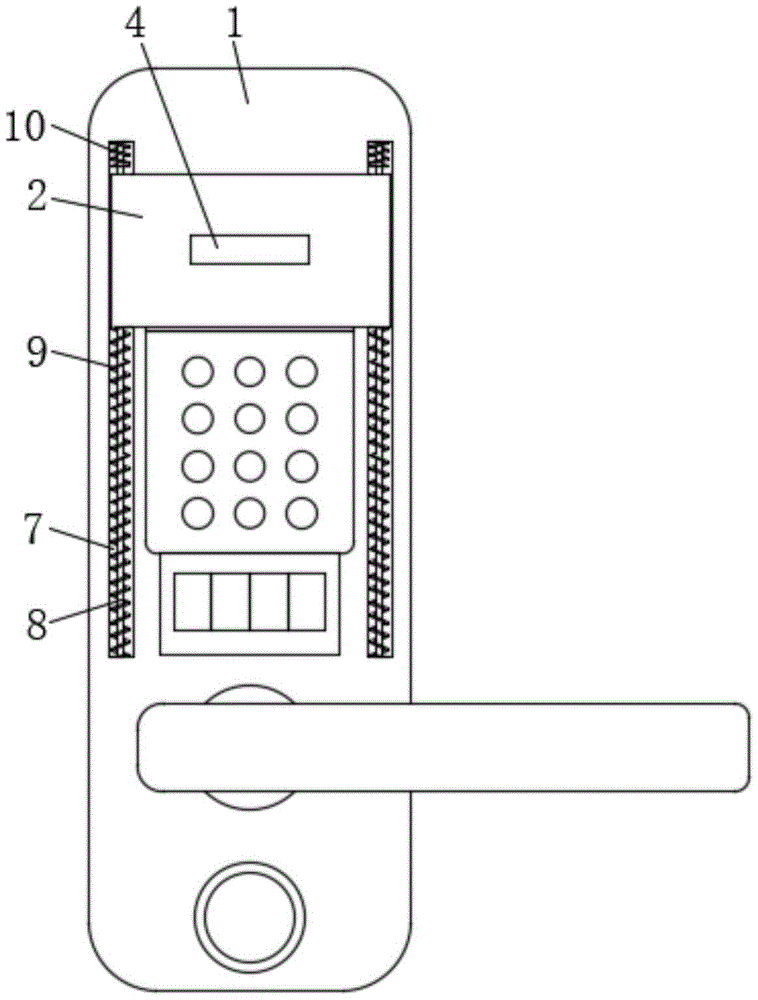

图1为本实用新型结构示意图；

图2为本实用新型图1的剖面结构示意图；

图3为本实用新型图1的俯视局部剖面结构示意图；

图4为本实用新型图1中清洁盖的右视剖面结构示意图。

图中：1智能锁体、2清洁盖、3清洁湿棉板、4挡板、5清洁干棉板、6滑动条、7滑动槽、8滑杆、9第一弹簧、10第二弹簧、11防滑槽、12注水孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，一种智能锁的指纹印消除机构，包括智能锁体1，智能锁体1正面的顶部滑动安装有清洁盖2，因清洁盖2后侧的左侧和右侧均固定连接有滑动条6，滑动条6横截面呈梯形设置，智能锁体1正面的左侧和右侧均开设有与滑动条6滑动连接的滑动槽7，该设计通过滑动条6和滑动槽7的设置，便于使用者通过滑动条6和滑动槽7的滑动连接使清洁盖2上下移动稳定，同时梯形的滑动条6能够防止清洁盖2上下移动时左右倾斜或向前倾斜掉落，因滑动条6的内部设置有滑杆8，滑杆8的顶端贯穿滑动条6并延伸至滑动条6的顶部与滑动槽7内壁的顶部固定连接，滑杆8的底端贯穿滑动条6并延伸至滑动条6的底部与滑动槽7内壁的底部固定连接，该设计通过滑杆8的设置，便于使用者通过滑杆8使滑动条6上下滑动更加流畅，避免出现倾斜卡死的现象，同时可对第一弹簧9和第二弹簧10进行限位，防止第一弹簧9和第二弹簧10受力压缩后出现弯曲掉落的现象，因滑杆8的表面套设有第一弹簧9，第一弹簧9的顶端与滑动条6的底部接触，第一弹簧9的底端与滑动槽7内壁的底部接触，该设计通过第一弹簧9的设置，便于使用者通过第一弹簧9的弹力将滑动条6向上顶动，使滑动条6带动清洁盖2向上移动，清洁盖2向上弹动至极限位置可将指纹解锁处进行遮挡，同时对指纹解锁处进行滑动清洁，第一弹簧9的弹力为清洁盖2重量的两倍，便于将清洁盖2向上弹动，因滑杆8的表面套设有第二弹簧10，第二弹簧10的顶端与滑动槽7内壁的顶部固定连接，第二弹簧10的底端与滑动条6的顶部接触，该设计通过第二弹簧10的设置，便于使用者通过第二弹簧10的弹力吸收滑动条6向上冲击的力，保证滑动条6的使用稳定性，清洁盖2的后侧固定连接有清洁湿棉板3，清洁盖2的正面固定连接有挡板4，因挡板4的顶部和底部均开设有防滑槽11，清洁盖2的前侧开设有注水孔12，注水孔12与清洁湿棉板3相连通，该设计通过防滑槽11和注水孔12设置，便于使用者通过防滑槽11对挡板4进行摩擦力增大，便于使用者上下拨动挡板4，同时注水孔12便于使用者对清洁湿棉板3进行加清洁液湿润，保证清除指纹残留的彻底性，清洁湿棉板3的顶部和底部均固定连接有清洁干棉板5。

使用时，使用者使用前保证清洁湿棉板3具有潮湿性，使用者向下拨动挡板4打动清洁盖2向下移动，清洁盖2带动滑动条6向下将第一弹簧9的顶端向下挤压，使第一弹簧9弹力压缩，同时清洁盖2带动清洁湿棉板3和清洁干棉板5一同向下移动，将指纹残存清除，将清洁盖2向下拨动后才能进行指纹录入使用，避免出现上一次录入没有清除彻底，同时清洁盖2处于下方时使用者可以顺利录入指纹进行开锁，开锁完成后使用者松开挡板4，第一弹簧9弹力复位带动滑动条6向上弹动，滑动条6带动清洁盖2向上移动，清洁盖2向上通过清洁湿棉板3和清洁干棉板5对录入后指纹残留清除，提高了智能锁的使用安全性。

综上所述：该智能锁的指纹印消除机构，通过上下移动挡板4带动清洁盖2上下移动，清洁盖2带动清洁湿棉板3和清洁干棉板5上下移动将指纹解锁处进行清理，将残存指纹清除，解决了现有的智能锁指纹解锁处不能够消除残存指纹，导致指纹残留后被人利用不法手段对指纹进行复制的问题。
