技术领域

本实用新型涉及渔具机械技术领域，具体为一种省力钓鱼竿。

背景技术

鱼竿是一种捕鱼工具，外形为细长多节竿状物，通常有一个把手，由把手到后端逐渐变细变尖，要用一根钓线连接带有饵料的鱼钩来使用。鱼竿最初是人类用于捕鱼维生的工具，现通常用于户外运动中的钓鱼休闲，同时也会用于一些钓鱼竞技类型的体育或户外比赛。

以往的在钓鱼的过程中，鱼上钩后需要人进行拖拽，比较耗费体力。

实用新型内容

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种省力钓鱼竿。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种省力钓鱼竿，包括握持杆、收杆室、鱼线、鱼线轮、泄力装置和电机室，所述握持杆的上方固定设有收杆室，所述收杆室的内部为中空结构，所述收杆室的内部固定滑动连接有连环节杆，下方的所述连环节杆内部滑动连接上方的所述连环节杆，所述连环节杆的末端均通过连杆连接有过线圈，所述过线圈内部被鱼线穿过，所述收杆室的外部固定设有鱼线轮，所述鱼线轮的上方固定设有轮脚，所述鱼线轮的末端固定设有泄力装置，所述鱼线轮的一侧固定设有电机室，所述电机室的一侧固定设有电池室，所述电机室内固定设有电机，电机电性连接电池室内部的电池，所述鱼线轮的前方固定设有齿轮室，所述齿轮室的前方固定设有集线槽，电机传动连接转轴，所述转轴的末端固定设有主动齿轮，所述主动齿轮传动连接传动齿轮，所述传动齿轮的上方连接有传动轴，所述传动轴的末端固定在集线槽内，所述集线槽通过连杆连接传动轴，所述集线槽内缠绕有鱼线。

作为本实用新型的一种优选技术方案，所述电机室的外部固定设有电机开关。

作为本实用新型的一种优选技术方案，所述齿轮室的外部固定设有通孔。

作为本实用新型的一种优选技术方案，所述鱼线轮的末端固定设有逆止钮。

作为本实用新型的一种优选技术方案，所述鱼线上固定设有浮漂球、咬铅和水中漂，所述鱼线的末端固定设有钩子。

作为本实用新型的一种优选技术方案，所述鱼线轮的上方固定设有线挡。

本实用新型所达到的有益效果是：本实用新型通过将手动的转轴连接电机，将拖拽鱼的工作交给了电机，操作简单方便，且节省了钓鱼者的体力。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

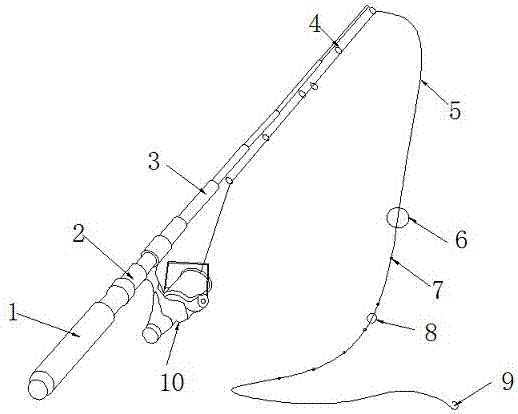

图1是本实用新型一种省力钓鱼竿的整体结构示意图；

图2是本实用新型一种省力钓鱼竿中鱼线轮结构示意图；

图3是本实用新型一种省力钓鱼竿中转轴、主动齿轮、传动齿轮和传动轴的结构示意图。

图中：1-握持杆,2-收杆室,3-连环节杆,4-过线圈,5-鱼线,6-浮漂球,7-咬铅,8-水中漂,9-钩子,10-鱼线轮,11-线挡,12-轮脚,13-逆止钮,14-泄力装置,15-电机室，16-电机开关，17-齿轮室，18-集线槽，19-转轴，20-主动齿轮，21-传动齿轮，22-传动轴，23-电池室。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述。在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相正对地重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

如图1-3所示，一种省力钓鱼竿，包括握持杆1、收杆室2、鱼线5、鱼线轮10、泄力装置14和电机室15，所述握持杆1的上方固定设有收杆室2，所述收杆室2的内部为中空结构，所述收杆室2的内部固定滑动连接有连环节杆3，下方的所述连环节杆3内部滑动连接上方的所述连环节杆3，所述连环节杆3的末端均通过连杆连接有过线圈4，所述过线圈4内部被鱼线5穿过，所述收杆室2的外部固定设有鱼线轮10，所述鱼线轮10的上方固定设有轮脚12，所述鱼线轮10的末端固定设有泄力装置14，所述鱼线轮10的一侧固定设有电机室15，所述电机室15的一侧固定设有电池室23，所述电机室15内固定设有电机，电机电性连接电池室23内部的电池，所述鱼线轮10的前方固定设有齿轮室17，所述齿轮室17的前方固定设有集线槽18，电机传动连接转轴19，所述转轴19的末端固定设有主动齿轮20，所述主动齿轮20传动连接传动齿轮21，所述传动齿轮21的上方连接有传动轴22，所述传动轴22的末端固定在集线槽18内，所述集线槽18通过连杆连接传动轴22，所述集线槽18内缠绕有鱼线5。

所述电机室15的外部固定设有电机开关16，电机开关16控制着电机的运转，所述齿轮室17的外部固定设有通孔，所述鱼线轮10的末端固定设有逆止钮13，所述鱼线5上固定设有浮漂球6、咬铅7和水中漂8，所述鱼线5的末端固定设有钩子9，所述鱼线轮10的上方固定设有线挡11，线挡11可以将线进行缠绕，便于找线。

具体的，将鱼线5甩出，由于鱼线5上的咬铅7重量较重，所以鱼线5可以扔的较远，且可以落下水中，由于浮漂球6漂浮在水中，钓鱼者可以通过观察浮漂球6来观测水中情况，其中鱼在上钩后，点击电机开关16，电机带动转轴19转动，转轴19外的主动齿轮20电动传动齿轮21转动，传动齿轮21上的传动轴22跟着转动，传动轴22末端通过连杆连接集线槽18内，集线槽18会随着传动轴22的转动而转动，将鱼线拉回，拖拽鱼上岸。

本实用新型通过将手动的转轴连接电机，将拖拽鱼的工作交给了电机，操作简单方便，且节省了钓鱼者的体力。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
