技术领域

本实用新型涉及纸箱技术领域，具体为一种便携纸箱加工量具。

背景技术

纸箱是应用最广泛的包装制品，按用料不同，有瓦楞纸箱和单层纸板箱等，有各种规格和型号，纸箱常用的有三层和五层，七层使用较少，各层分为里纸、瓦楞纸、芯纸和面纸，里纸和面纸有茶板纸、牛皮纸和芯纸用瓦楞纸，各种纸的颜色和手感都不一样，不同厂家生产的纸也不一样。

在对纸箱加工的过程中，最需重要的环节之一就是对纸箱的规格大小进行测量，需要用到纸箱加工用量具，而量具在携带的过程中，由于表面较为光滑，携带时容易从手中滑落，从而造成损坏，极不便于携带。

实用新型内容

本实用新型的目的就是为了弥补现有技术的不足，提供了一种便携纸箱加工量具，它具有便于携带的优点，解决了现有的纸箱加工用量具不便于携带的问题。

本实用新型为解决上述技术问题，提供如下技术方案：一种便携纸箱加工量具，包括固定板，所述固定板的内部开设有空腔，所述空腔的左侧面开设有通槽，且通槽与空腔相连通，所述空腔远离通槽的内侧壁开设有第一滑槽，所述空腔的内部放置有滑动板，所述滑动板的右侧面固定连接有与第一滑槽相适配的第一滑块，且第一滑块卡接在第一滑槽内，所述滑动板的底面固定连接有量具本体，所述空腔的内底壁开设有通孔，所述滑动板的左侧面固定连接有固定杆，所述固定杆远离滑动板的一端贯穿通槽并延伸至固定板的左侧，所述固定杆的左侧面开设有凹槽，所述凹槽的内顶壁与凹槽的内底壁均开设有第二滑槽，所述凹槽的内部放置有固定块。

所述固定块的上表面与固定块的底面均固定连接有与第二滑槽相适配的第二滑块，且第二滑块卡接在第二滑槽内，每个所述第二滑块的左侧面均固定连接有复位弹簧，且两个复位弹簧的左端分别与两个第二滑槽的内侧壁固定连接，所述固定块的左侧面固定连接有支撑柱，所述支撑柱的左端延伸至固定杆的左侧，所述支撑柱的左侧面固定连接有支撑杆，所述支撑杆的上表面固定连接有支撑板。

进一步的，所述固定板左侧面的上部固定连接有挡板，且挡板的上表面与支撑板的底面相接触。

通过采用上述技术方案，具备了隔档支撑板的效果，防止了支撑板自动向下滑动的情况发生。

进一步的，所述通孔位于量具本体的正下方，且通孔的水平长度值大于量具本体的水平长度值。

通过采用上述技术方案，防止了通孔与量具本体之间产生摩擦的情况发生。

进一步的，所述固定板的上表面固定连接有把手，所述把手的外表面固定连接有防磨垫。

通过采用上述技术方案，具备了携带固定板的效果，减少了对手部的摩擦。

进一步的，所述固定杆呈圆柱状，且固定杆的直径值小于通槽的宽度值。

通过采用上述技术方案，防止了固定杆与通槽之间产生摩擦的情况发生。

进一步的，所述通槽所在的竖直面与第一滑槽所在的竖直面相平行，且通槽的竖直长度值小于第一滑槽的竖直长度值。

通过采用上述技术方案，能够使滑动板滑动过程中更加平稳，提高了整体的实用性。

与现有技术相比，该便携式纸箱加工用量具具备如下有益效果：

1、本实用新型通过固定板的内部开设有空腔，以及固定杆、通槽、第一滑块、量具本体、第一滑槽之间的配合设置，达到了通过固定杆拉动量具本体进行上下移动，具备了将量具本体收回空腔内，或将量具本体滑出固定板外的功能，防止了量具本体从手中脱落造成损坏的情况发生，具有便于携带的优点，通过把手的外表面固定连接有防磨垫，具备了拿起把手对固定板进行携带的功能，减少了对手部的摩擦力，具有便于携带的优点。

2、本实用新型通过固定杆的左侧面开设有凹槽，以及第二滑块、第二滑槽、固定块、复位弹簧、支撑柱、支撑杆、支撑板和挡板之间的配合设置，达到了使支撑板左右移动的效果，具备了使挡板限制支撑板位置的功能，防止了携带过程中量具本体自动滑出空腔外的情况发生，具有便于携带的优点，通过空腔的内底壁开设有通孔，具备了使量具本体滑出空腔外的功能，防止了量具本体与通孔之间产生摩擦的情况发生。

附图说明

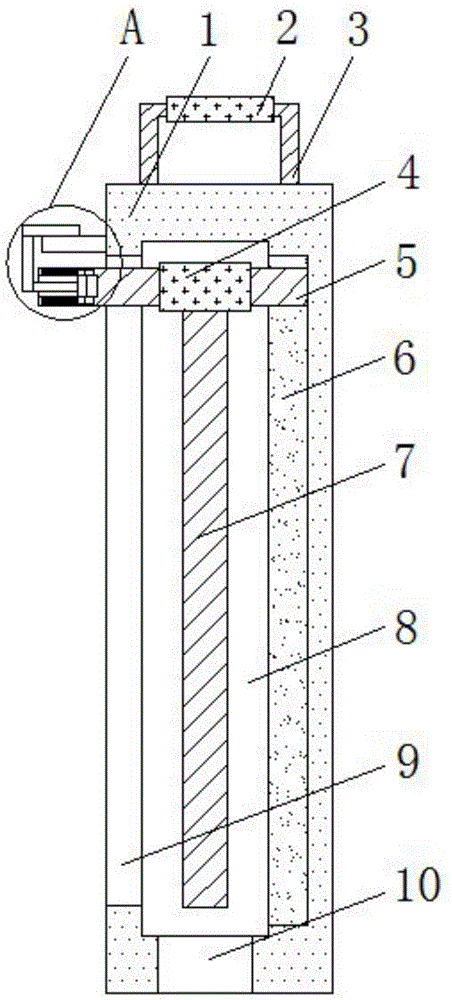

图1为本实用新型固定板剖视图；

图2为本实用新型图1中A处结构放大示意图。

图中：1-固定板，2-防磨垫，3-把手，4-滑动板，5-第一滑块，6-第一滑槽，7-量具本体，8-空腔，9-通槽，10-通孔，11-挡板，12-支撑板，13-支撑杆，14-支撑柱，15-复位弹簧，16-固定块，17-第二滑槽，18-凹槽，19-第二滑块，20-固定杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种便携纸箱加工量具，包括固定板1，固定板1的内部开设有空腔8，空腔8的左侧面开设有通槽9，且通槽9与空腔8相连通，空腔8远离通槽9的内侧壁开设有第一滑槽6，空腔8的内部放置有滑动板4，滑动板4的右侧面固定连接有与第一滑槽6相适配的第一滑块5，且第一滑块5卡接在第一滑槽6内，滑动板4的底面固定连接有量具本体7，空腔8的内底壁开设有通孔10，滑动板4的左侧面固定连接有固定杆20，固定杆20远离滑动板4的一端贯穿通槽9并延伸至固定板1的左侧，固定杆20的左侧面开设有凹槽18，凹槽18的内顶壁与凹槽18的内底壁均开设有第二滑槽17，凹槽18的内部放置有固定块16。

固定块16的上表面与固定块16的底面均固定连接有与第二滑槽17相适配的第二滑块19，且第二滑块19卡接在第二滑槽17内，每个第二滑块19的左侧面均固定连接有复位弹簧15，且两个复位弹簧15的左端分别与两个第二滑槽17的内侧壁固定连接，固定块16的左侧面固定连接有支撑柱14，支撑柱14的左端延伸至固定杆20的左侧，支撑柱14的左侧面固定连接有支撑杆13，支撑杆13的上表面固定连接有支撑板12。

进一步的，固定板1左侧面的上部固定连接有挡板11，且挡板11的上表面与支撑板12的底面相接触，具备了隔档支撑板12的效果，防止了支撑板12自动向下滑动的情况发生。

进一步的，通孔10位于量具本体7的正下方，且通孔10的水平长度值大于量具本体7的水平长度值，防止了通孔10与量具本体7之间产生摩擦的情况发生。

进一步的，固定板1的上表面固定连接有把手3，把手3的外表面固定连接有防磨垫2，具备了携带固定板1的效果，减少了对手部的摩擦。

进一步的，固定杆20呈圆柱状，且固定杆20的直径值小于通槽9的宽度值，防止了固定杆20与通槽9之间产生摩擦的情况发生。

进一步的，通槽9所在的竖直面与第一滑槽6所在的竖直面相平行，且通槽9的竖直长度值小于第一滑槽6的竖直长度值，能够使滑动板4滑动过程中更加平稳，提高了整体的实用性。

工作原理：当需要携带量具本体7时，通过第一滑槽6与第一滑块5的配合移动，拉动固定杆20向上移动，从而将量具本体7收回空腔8内，利用第二滑槽17与第二滑块19的配合移动，将支撑杆13向左拉动，此时复位弹簧15处于收缩状态，带动支撑板12向左移动，能够使支撑板12滑至挡板11的上方，松手，通过复位弹簧15的复位性，使支撑板12向右移动，利用挡板11的隔档防止支撑板12向下滑动，从而造成量具本体7滑出空腔8外的情况发生，手提防磨垫2，对固定板1进行携带，能够实现对量具本体7的携带，有效的避免了量具本体7在携带过程中损害的情况发生，携带性能较好，有效的提高了整体的实用效果。

在本实用新型的描述中，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。需要说明的是，在本文中，诸如“第一”、“第二”等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
