技术领域

本实用新型涉及限位板技术领域，具体为一种发票打印机限位板锁紧装置。

背景技术

限位板就是在张拉过程中固定锚具夹片的作用，适当的限位距离可以时锚具回缩量达到最小，票据打印机做为区别于常见的办公用的激光打印机实际上在很多场合有着广泛的使用，比如商场超市打印小票、发票，还有各公司财务用的打印增值税发票的打印机等等。

但现有的发票打印机限位板不能平稳的锁紧各种规格的发票，且打印机在工作时会产生较强的震动，导致在打印时发票滑动，影响了发票打印机的打印质量和打印效率。

所以，如何设计一种发票打印机限位板锁紧装置，成为我们当前要解决的问题。

实用新型内容

本实用新型的目的在于提供一种发票打印机限位板锁紧装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种发票打印机限位板锁紧装置，包括装置本体和阻滑层，所述装置本体的正面设有阻滑层，所述阻滑层紧密贴合在装置本体上，所述装置本体的正面设有阻隔板，所述阻隔板紧密焊接在装置本体上，所述装置本体的正面设有第二推板，所述第二推板通过螺栓活动连接在装置本体上，所述装置本体的正面设有压针，所述压针通过螺栓固定连接在装置本体上，所述装置本体的正面设有第二压针，所述第二压针通过螺栓固定连接在装置本体上，所述装置本体的正面设有滑口线，所述滑口线焊接设置在装置本体上，所述阻滑层的正面设有摩块，所述摩块固定连接在阻滑层上，所述压针的中部设有压针臂，所述压针臂通过螺栓活动连接在压针上，所述压针的上方设有固定螺栓，所述固定螺栓嵌入设置在压针上。

进一步，所述压针的下方设有压针头，且压针头通过压针臂与固定螺栓活动连接。

进一步，所述阻滑层的正面设有触点，所述触点紧密焊接在阻滑层上，且触点横向平铺在阻滑层。

进一步，所述装置本体的正面设有滑线，所述滑线嵌入设置在装置本体上，且有六条滑线平铺在装置本体上，两滑线间的间隔相等。

进一步，所述装置本体的正面设有呈“长方形”的第一推板，且第一推板通过螺栓活动连接在装置本体上。

进一步，所述装置本体的正面设有推板轨道，且推板轨道固定连接在装置本体上。

进一步，所述装置本体的正面设有滑口块，且滑口块嵌入设置在装置本体上。

与现有技术相比，本实用新型的有益效果是：该种发票打印机限位板，在设备中设有压针头，压针头通过压针臂与固定螺栓活动连接，把发票纸张放到限位板上，发票纸张一端顶着阻隔板，根据发票纸张大小移动第一推板，将发票纸张固定，使发票纸张不会四下移动，各种规格的发票纸张都可以适用，将压针头按压到发票纸张上，发票纸张将完全锁紧，与其他发票打印机限位板相比，压针头解决了不能将发票纸张锁紧的问题，设有滑线，滑线嵌入设置在装置本体上，且有六条滑线平铺在装置本体上，两滑线间的间隔相等，将发票纸张放在限位板上，利用第二推板锁定发票纸张的位置，滑线在发票纸张下，当发票打印机开始工作，滑线可以使纸张更加顺利的进入发票打印机，减小了发票纸张的漏打率，不用人为去重新固定，提高装置的实用性。

附图说明

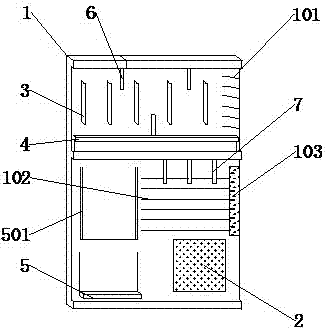

图1是本实用新型的整体结构示意图；

图2是本实用新型的阻滑层局部剖面结构示意图。

图中：1-装置本体；101-滑口线；102-滑线；103-滑口块；2-阻滑层；201-触点；202-摩块；3-阻隔板；4-第一推板；5-第二推板；501-推板轨道；6-压针；7-第二压针。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种发票打印机限位板锁紧装置，包括装置本体1和阻滑层2，装置本体1的正面设有阻滑层2，阻滑层2紧密贴合在装置本体1上，装置本体1的正面设有阻隔板3，阻隔板3紧密焊接在装置本体1上，装置本体1的正面设有第二推板5，第二推板5通过螺栓活动连接在装置本体1上，装置本体1的正面设有压针6，压针6通过螺栓固定连接在装置本体1上，装置本体1的正面设有第二压针7，第二压针7通过螺栓固定连接在装置本体1上，装置本体1的正面设有滑口线101，滑口线101焊接设置在装置本体1上，阻滑层2的正面设有摩块202，摩块202固定连接在阻滑层2上，压针6的中部设有压针臂601，压针臂601通过螺栓活动连接在压针6上，压针6的上方设有固定螺栓603，固定螺栓603嵌入设置在压针6上。

进一步，压针6的下方设有压针头602，且压针头602通过压针臂601与固定螺栓603活动连接，通过压针6的下方设有压针头602解决了发票锁紧问题。

进一步，阻滑层2的正面设有触点201，触点201紧密焊接在阻滑层2上，且触点201横向平铺在阻滑层2，触点201使发票平稳的放在阻滑层2，不易四处滑动。

进一步，装置本体1的正面设有滑线102，滑线102嵌入设置在装置本体1上，且有六条滑线102平铺在装置本体1上，两滑线102间的间隔相等，滑线102使发票可以更加方便的进入发票机。

进一步，装置本体1的正面设有呈“长方形”的第一推板4，且第一推板4通过螺栓活动连接在装置本体1上，通过装置本体1的正面设有呈“长方形”的第一推板4，使得限位板可以稳定各种规格大小的发票。

进一步，装置本体1的正面设有推板轨道501，且推板轨道501固定连接在装置本体1上，通过装置本体1的正面设有推板轨道501，使第二推板5可以更加平稳的工作。

进一步，装置本体1的正面设有滑口块103，且滑口块103嵌入设置在装置本体1上，通过装置本体1的正面设有滑口块103，解决了发票不易进入发票机的问题。

工作原理：首先，将发票纸张放到限位板上，发票纸张一端顶着阻隔板3，根据发票纸张大小移动呈“长方形”的第一推板4，第一推板4通过螺栓活动连接在装置本体1上，第一推板4将发票纸张固定，使发票纸张不会四下移动，各种规格的发票纸张都可以适用，将压针头按602压到发票纸张上，发票纸张将完全锁紧，装置本体1的正面设有推板轨道501，推板轨道501固定连接在装置本体1上，通过装置本体1的正面设有推板轨道501，使第二推板5可以更加平稳的工作，装置本体1的正面设有第二推板5，第二推板5通过螺栓活动连接在装置本体1上，设有滑线102，滑线102嵌入设置在装置本体1上，且有六条滑线102平铺在装置本体上，两滑线102间的间隔相等，将发票纸张放在限位板上，利用第二推板5锁定发票纸张的位置，滑线102在发票纸张下，当发票打印机开始工作，滑线可以使纸张更加顺利的进入发票打印机，减小了发票纸张的漏打率。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
