技术领域

本实用新型涉及一种防护装置，具体为一种组合式阳台防护装置，属于机械技术领域。

背景技术

机械是指机器与机构的总称。机械就是能帮人们降低工作难度或省力的工具装置，像筷子、扫帚以及镊子一类的物品都可以被称为机械，他们是简单机械，护栏是一种常见机械，现有的阳台护栏结构固定，护栏本身与窗户多进行分开安装，安装费事，且护栏上的横杆和立杆多通过焊接连接，后期无法拆卸，不易回收，因此提供一种组合式阳台防护装置。

实用新型内容

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种组合式阳台防护装置，通过底部设置安装框架，安装框架内部安装立杆和横杆，从而形成护栏，安装框架顶部通过合页活动连接窗户，实现了护栏和窗户结合，安装、拆卸方便；立杆与安装框架通过第一螺纹接头螺纹连接，横杆与安装框架和立杆之间均可拆卸连接，使得护栏本身后期拆卸方便，便于后期回收利用。

为了解决上述技术问题，本实用新型提供了如下的技术方案：

本实用新型一种组合式阳台防护装置，包括装置本体，所述装置本体底部设置有安装框架，所述安装框架两侧表面均通过合页活动连接有固定板，所述安装框架内部下表面设置有若干第二通孔，所述安装框架内部上表面设置有与所述第二通孔对应的第一螺纹孔，所述安装框架内部两侧表面分别设置有第二螺纹孔和第三通孔，所述安装框架内部安装有立杆和横杆，所述立杆顶部设置有第一螺纹接头，所述立杆一端穿过所述第二通孔并通过所述第一螺纹接头与所述第一螺纹孔螺纹连接，所述立杆侧端表面设置有第一通孔，所述横杆一端设置有第二螺纹接头，所述横杆一端依次穿过所述第三通孔和所述第一通孔与所述第二螺纹孔螺纹连接，所述安装框架顶部两侧分别通过合页活动连接有第一窗户和第二窗户。

作为本实用新型的一种优选技术方案，所述第一窗户和所述第二窗户顶端均活动安装有固定把手。

作为本实用新型的一种优选技术方案，所述立杆、所述第二通孔和所述第一螺纹孔的个数一一对应。

作为本实用新型的一种优选技术方案，所述固定板表面两侧均设置有固定孔。

作为本实用新型的一种优选技术方案，所述横杆、所述第二螺纹孔和所述第三通孔的个数一一对应。

本实用新型所达到的有益效果是：本实用新型底部设置安装框架，安装框架内部安装立杆和横杆，从而形成护栏，安装框架顶部通过合页活动连接窗户，实现了护栏和窗户结合，安装、拆卸方便；立杆与安装框架通过第一螺纹接头螺纹连接，横杆与安装框架和立杆之间均可拆卸连接，使得护栏本身后期拆卸方便，便于后期回收利用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

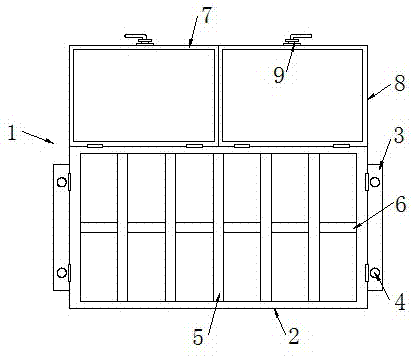

图1是本实用新型的整体结构示意图；

图2是本实用新型的立杆结构示意图；

图3是本实用新型的安装框架结构示意图；

图4是本实用新型的横杆结构示意图。

图中：1、装置本体；2、安装框架；3、固定板；4、固定孔；5、立杆；6、横杆；7、第一窗户；8、第二窗户；9、固定把手；10、第一通孔；11、第一螺纹接头；12、第二通孔；13、第一螺纹孔；14、第二螺纹孔；15、第三通孔；16、第二螺纹接头。

具体实施方式

下面将结合附图对本实用新型的技术方案进行清楚、完整地描述。在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相正对地重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

如图1-4所示，一种组合式阳台防护装置，包括装置本体1，所述装置本体1底部设置有安装框架2，所述安装框架2两侧表面均通过合页活动连接有固定板3，所述安装框架2内部下表面设置有若干第二通孔12，所述安装框架2内部上表面设置有与所述第二通孔12对应的第一螺纹孔13，所述安装框架2内部两侧表面分别设置有第二螺纹孔14和第三通孔15，所述安装框架2内部安装有立杆5和横杆6，所述立杆5顶部设置有第一螺纹接头11，所述立杆5一端穿过所述第二通孔12并通过所述第一螺纹接头11与所述第一螺纹孔13螺纹连接，所述立杆5侧端表面设置有第一通孔10，所述横杆6一端设置有第二螺纹接头16，所述横杆6一端依次穿过所述第三通孔15和所述第一通孔10与所述第二螺纹孔14螺纹连接，所述安装框架2顶部两侧分别通过合页活动连接有第一窗户7和第二窗户8。

所述第一窗户7和所述第二窗户8顶端均活动安装有固定把手9，通过固定把手9与墙壁上安装的卡扣进行卡机，可以固定第一窗户7和第二窗户8。所述立杆5、所述第二通孔12和所述第一螺纹孔13的个数一一对应。所述固定板3表面两侧均设置有固定孔4，通过固定孔4将装置本体1与墙壁连接。述横杆6、所述第二螺纹孔14和所述第三通孔15的个数一一对应。

具体的，使用时，首先通过安装框架2两侧的固定板3将装置本体1与墙壁进行固定，然后在靠近第一窗户7和第二窗户8顶部位置的墙面上安装卡扣，通过卡扣与第一窗户7和第二窗户8上的固定把手9卡接，可以固定第一窗户7和第二窗户8，实现了护栏和窗户结合，安装、拆卸方便；5立杆与安装框架2通过第一螺纹接头11螺纹连接，横杆6与安装框架2和立杆5之间均可拆卸连接，使得护栏本身后期拆卸方便，便于后期回收利用。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
