技术领域

本实用新型涉及令克棒技术领域，尤其涉及一种具备照明功能的令克棒。

背景技术

令克棒在电力行业有着普遍的使用，令克棒是电力操作人员常用的安全工具之一。但是，传统的令克棒存在着照明角度不可调节的缺点，导致不方便使用。为此，我们提出一种具备照明功能的令克棒。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种具备照明功能的令克棒。

为了实现上述目的，本实用新型采用了如下技术方案：

设计一种具备照明功能的令克棒，包括竖直设置的棒体，所述棒体底端设有安装板，所述安装板底面设有握柄，所述握柄底端设有挂环，所述棒体一侧顶端设有验电器，所述安装板一侧设有指示灯和开关，且指示灯通过导线和验电器连接，所述棒体顶端转动设有杆头，所述杆头顶端转动设有安装杆，所述安装杆一端设有照明灯，所述安装杆另一端转动设有连接块，所述连接块底面竖直设有拉杆，所述棒体底端的外围螺纹连接有螺母，所述螺母周围开设有T型滑槽，所述拉杆内侧的底端设有T型滑块，且T型滑块设置在T型滑槽内，所述螺母正上方的位置处通过连接条设有维稳机构，且维稳机构设置在棒体底端的外围上。

优选的，所述维稳机构包括环形板，所述环形板通过连接条固定在螺母正上方的位置处，且环形板套设在棒体底端的外围上，所述环形板内壁设有滚珠，且滚珠和棒体底端外围相切设置。

优选的，所述滚珠的数量为若干，且若干滚珠沿环形板内壁均匀分布。

优选的，所述棒体一侧的顶端设有导向套环，且拉杆顶端位于导向套环内部设置。

优选的，所述螺母底面两端均设有拨杆，且拨杆外表面均匀设有防滑纹路。

本实用新型提出的一种具备照明功能的令克棒，有益效果在于：该具备照明功能的令克棒通过用手拨动拨杆，使螺母绕棒体旋转，同时螺母沿棒体上下移动，螺母通过T型滑块带动拉杆上下移动，拉杆带动安装杆一端上下移动，进而调节安装杆的倾斜角度，操作简单，使用方便，可调节照明角度，利于检修作业的顺利进行。

附图说明

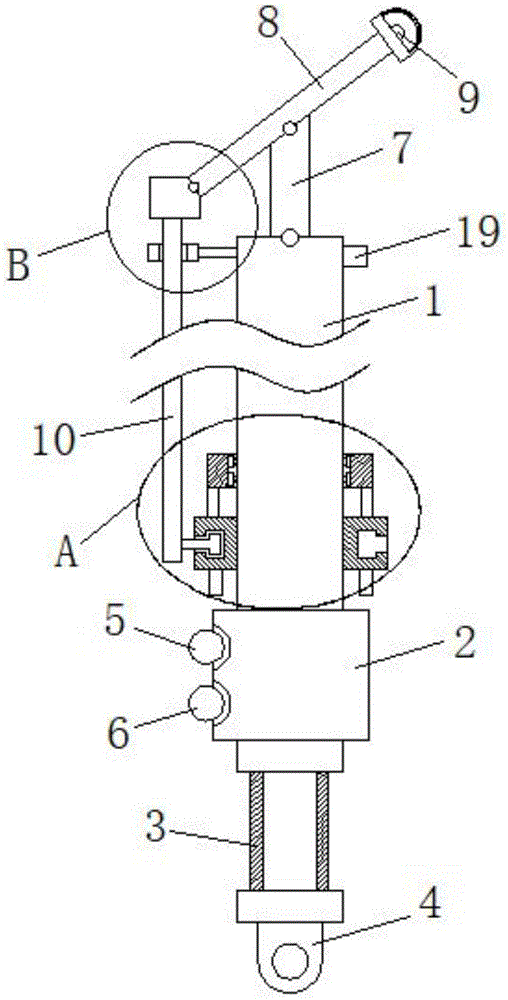

图1为本实用新型提出的一种具备照明功能的令克棒的结构示意图；

图2为本实用新型图1中A处放大图；

图3为本实用新型图1中B处放大图。

图中：棒体1、安装板2、握柄3、挂环4、指示灯5、开关6、杆头7、安装杆8、照明灯9、拉杆10、螺母11、T型滑槽12、环形板13、滚珠14、T型滑块15、连接块16、导向套环17、拨杆18、验电器19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种具备照明功能的令克棒，包括竖直设置的棒体1，棒体1底端设有安装板2，安装板2底面设有握柄3，握柄3底端设有挂环4，棒体1一侧顶端设有验电器19，安装板2一侧设有指示灯5和开关6，且指示灯5通过导线和验电器19连接；使用时用手握住握柄3，闲置时通过挂环4方便挂起令克棒，验电器19用来检测是否靠近电器设备，并通过指示灯5指示。

棒体1顶端转动设有杆头7，杆头7顶端转动设有安装杆8，安装杆8一端设有照明灯9；照明灯9通过导线和外接电源连接，照明灯9通过导线和开关6连接，外接电源通过导线给照明灯9提供电能，通过开关6可控制照明灯9的开启或关闭。

安装杆8另一端转动设有连接块16，连接块16底面竖直设有拉杆10，棒体1一侧的顶端设有导向套环17，且拉杆10顶端位于导向套环17内部设置，棒体1底端的外围螺纹连接有螺母11，螺母11底面两端均设有拨杆18，且拨杆18外表面均匀设有防滑纹路；用手拨动拨杆18，拨杆18带动螺母11沿棒体1旋转，在螺母11螺纹连接的作用下，使螺母11沿棒体1上下移动。

螺母11周围开设有T型滑槽12，拉杆10内侧的底端设有T型滑块15，且T型滑块15设置在T型滑槽12内，螺母11正上方的位置处通过连接条设有维稳机构，且维稳机构设置在棒体1底端的外围上；T型滑块15在T型滑槽12内滑动的同时，螺母11通过T型滑块15带动拉杆10上下移动，拉杆10顶端通过连接块16带动安装杆8一端上下移动，进而使安装杆8的倾斜角度发生变化，以调节照明灯9的照射角度，利于工人检修作业。

维稳机构包括环形板13，环形板13通过连接条固定在螺母11正上方的位置处，且环形板13套设在棒体1底端的外围上，环形板13内壁设有滚珠14，且滚珠14和棒体1底端外围相切设置，滚珠14的数量为若干，且若干滚珠14沿环形板13内壁均匀分布；螺母11通过连接条带动环形板13绕棒体1旋转，环形板13带动若干滚珠14沿棒体1底端的外围相切滚动，以起到维稳的作用。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
