技术领域

本实用新型是一种电子标签的防拆卸装置，属于电子标签防盗技术领域。

背景技术

防拆卸型电子标签是一种当电子标签被拆卸时，能发出报警信息的防拆卸性电子标签，一般的报警方式为使标签发射的ID信息中报警位改变，或让标签无法工作。

现有技术公开了申请号为：CN201621454847.8的一种车载电子标签的防拆卸检测装置，该装置包括应变片模块、防拆卸检测模块、控制模块。车载电子标签的防拆卸装置中的应变片模块在车载电子标签被拆卸时，将拆卸动作电信号发送至防拆卸检测模块，经过防拆卸检测模块处理后发送至控制模块，实现对车载电子标签拆卸状态的判断。稳定性高，实用性强，可以有效防止车载电子标签被非法拆卸利用。但是其不足之处在于车载电子标签被拆卸时容易损坏车载安装表面，结构防护较差。

实用新型内容

针对现有技术存在的不足，本实用新型目的是提供一种电子标签的防拆卸装置，以解决车载电子标签被拆卸时容易损坏车载安装表面，结构防护较差的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种电子标签的防拆卸装置，其结构包括安装壳、模块盒、导线端、卡片槽、挡板、夹板、标签槽板，所述安装壳上设有位于内腔中的模块盒，所述卡片槽的一字开口设在对应挡板的表面上，所述挡板装设在安装壳侧壁上，所述安装壳一侧设有开口槽水平等距排列的导线端，所述模块盒表面一侧设有对应卡片槽开口的槽道，所述安装壳表面设有装配一体的标签槽板，所述标签槽板两侧设有夹角相接的夹板。

进一步地，所述夹板包括固定板、活动导片、连板、定位杆、导向块，所述固定板与连板对接层紧贴安装壳两侧，所述连板对接活动导片开口一侧，所述活动导片侧壁设有固定相连的定位杆，所述定位杆可贯穿导向块两端，所述定位杆包括阻接套、套环，所述阻接套装设在套环内径中，所述套环装配于连板前端凹槽中。

进一步地，所述导线端装设在模块盒接线水平面上。

进一步地，所述标签槽板侧壁设有开口结构不变的卡片槽。

进一步地，所述模块盒上设有对应标签槽板的凹槽结构。

进一步地，所述导向块端口前后相通。

进一步地，所述连板为活动式伸缩板结构。

进一步地，所述固定板接层下方设有活动导片。

有益效果

本实用新型一种电子标签的防拆卸装置，夹板设在安装壳与模块盒外壁两侧的位置上，固定板在结构上层处，则连板在下层位置上，从安装壳后方推进车载安装表面凹槽时，活动导片在其自带的弹性下带动定位杆移动，使后者穿过导向块内径，阻接套内圈橡胶具有防滑特性，能够加大与定位杆的接合性，进入套环隔层后静止不动，车载安装槽两侧具有防护性，能够有效隔离与拆卸工具的接触。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

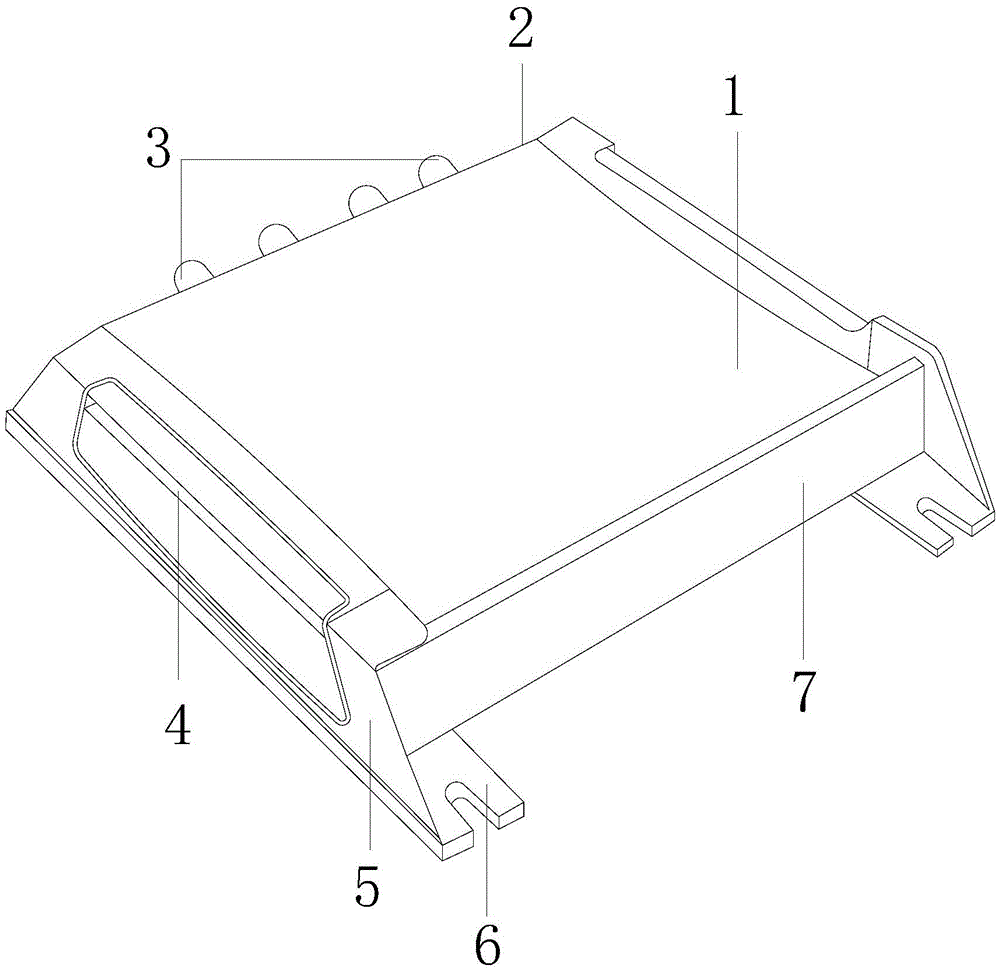

图1为本实用新型一种电子标签的防拆卸装置的结构示意图；

图2为本实用新型的夹板装配结构示意图。

图中：安装壳-1、模块盒-2、导线端-3、卡片槽-4、挡板-5、夹板-6、固定板-61、活动导片-62、连板-63、定位杆-64、导向块-65、阻接套-641、套环-642、标签槽板-7。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图2，本实用新型提供一种技术方案：一种电子标签的防拆卸装置，其结构包括安装壳1、模块盒2、导线端3、卡片槽4、挡板5、夹板6、标签槽板7，所述安装壳1上设有位于内腔中的模块盒2，所述卡片槽4的一字开口设在对应挡板5的表面上，所述挡板5装设在安装壳1侧壁上，所述安装壳1一侧设有开口槽水平等距排列的导线端3，所述模块盒2表面一侧设有对应卡片槽4开口的槽道，所述安装壳1表面设有装配一体的标签槽板7，所述标签槽板7两侧设有夹角相接的夹板6，所述夹板6包括固定板61、活动导片62、连板63、定位杆64、导向块65，所述固定板61与连板63对接层紧贴安装壳1两侧，所述连板63对接活动导片62开口一侧，所述活动导片62侧壁设有固定相连的定位杆64，所述定位杆64可贯穿导向块65两端，所述定位杆64包括阻接套641、套环642，所述阻接套641装设在套环642内径中，所述套环642装配于连板63前端凹槽中，所述导线端3装设在模块盒2接线水平面上，所述标签槽板7侧壁设有开口结构不变的卡片槽4，所述模块盒2上设有对应标签槽板7的凹槽结构。

本专利所说的活动导片62靠内端处带有弹簧接件，是一种能够利用弹性来工作的机械零件。用弹性材料制成的零件在外力作用下发生形变，除去外力后又恢复原状。

例如：在进行使用时，夹板6设在安装壳1与模块盒2外壁两侧的位置上，固定板61在结构上层处，则连板63在下层位置上，从安装壳1后方推进车载安装表面凹槽时，活动导片62在其自带的弹性下带动定位杆64移动，使后者穿过导向块65内径，阻接套641内圈橡胶具有防滑特性，能够加大与定位杆64的接合性，进入套环642隔层后静止不动，车载安装槽两侧具有防护性，能够有效隔离与拆卸工具的接触。

本实用新型解决的问题是车载电子标签被拆卸时容易损坏车载安装表面，结构防护较差，本实用新型通过上述部件的互相组合，车载安装槽两侧具有防护性，能够有效隔离与拆卸工具的接触。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
