技术领域

本实用新型属于箱包技术领域，具体涉及一种新能源储电包。

背景技术

新能源储电包主要是用于对多个新能源电瓶进行统一存储放置的箱包，同时便于使用者拿取。

现有的新能源储电包在使用时，箱包内部的多个电瓶依次排放，导致在对装有电瓶的箱包进行整体移动时，多个电瓶之间贴合，且随着箱包的移动而晃动，从而使电瓶放置的不够稳固，同时目前把手与箱包之间的连接，加大箱包的整体面积，从而不便于使用的问题，为此本实用新型提出一种新能源储电包。

实用新型内容

本实用新型的目的在于提供一种新能源储电包，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新能源储电包，包括箱体，所述箱体的顶部设置有顶盖，所述箱体与顶盖的一侧交接处一侧固定有合页，所述箱体的内部设置有多个电瓶，所述箱体的底部与顶盖的底部分别固定有多个限位卡块，所述电瓶放置于每两个限位卡块所形成的区域内，所述箱体的两侧对称开设有放置槽，所述放置槽的内部设置有把手，所述把手与放置槽之间通过转轴连接。

优选的，所述箱体的另一侧边缘处固定有限位块，且限位块的内部开设有通孔，所述顶盖的另一侧边缘处固定有固定块，所述固定块的底端固定有固定板，所述固定板的表面开设有凹槽，且凹槽的内部设置有活动块，所述活动块与凹槽之间连接有连接弹簧。

优选的，所述连接弹簧的表面与凹槽的内壁呈贴合状态，所述凹槽的横截面尺寸与通孔的横截面尺寸一致。

优选的，所述把手的表面与放置槽的内壁呈贴合状态，所述放置槽的深度与把手的深度一致。

优选的，所述限位卡块的横截面呈长方形结构，所述限位卡块为PVC材质构件。

优选的，所述箱体的底部设置有多个滚轮，所述箱体的横截面尺寸与顶盖的横截面尺寸一致。

优选的，所述电瓶的表面设置有显示灯，所述显示灯的侧面对应于电瓶的表面固定有充电口。

与现有技术相比，本实用新型的有益效果是：

(1)通过设计的放置槽，在不影响使用的情况下，使把手在不用时嵌入箱体的内部，从而便于使用，通过设计的限位卡块，使多个电瓶之间形成距离，避免在对该装置进行整体移动时，多个电瓶之间的碰撞产生损坏，且通过多个限位卡块之间形成的空隙，使电瓶放置于箱体的内部时卡于空隙内部，从而增加电瓶的放置稳定性。

(2)通过设计的活动块、固定板、连接弹簧、限位块，使箱体和顶盖之间通过卡合限位的方式连接，从而提高使用便捷度。

附图说明

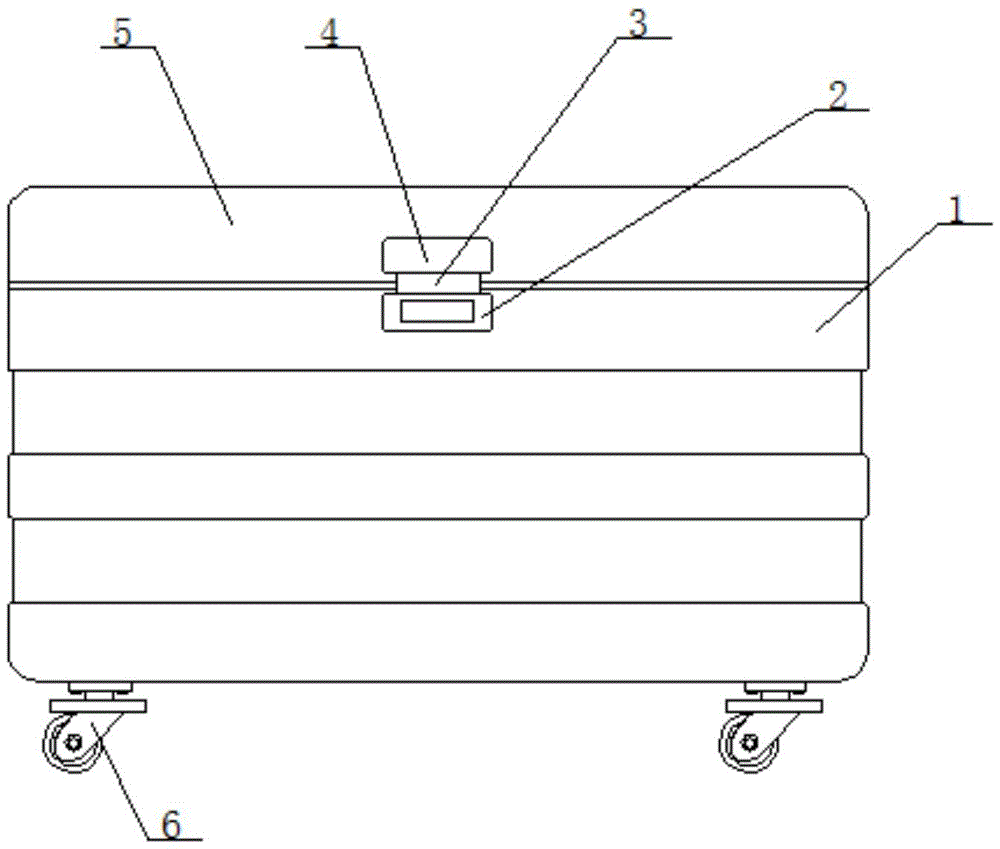

图1为本实用新型的结构示意图；

图2为本实用新型的箱体内部结构示意图；

图3为本实用新型的把手结构示意图；

图4为本实用新型的活动块结构示意图；

图中：1、箱体；2、限位块；3、固定板；4、固定块；5、顶盖；6、滚轮；7、限位卡块；8、充电口；9、显示灯；10、电瓶；11、放置槽；12、把手；13、连接弹簧；14、活动块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1

请参阅图1至图3，本实用新型提供一种技术方案：一种新能源储电包，包括箱体1，箱体1的顶部设置有顶盖5，箱体1与顶盖5的一侧交接处一侧固定有合页，箱体1的内部设置有多个电瓶10，箱体1的底部与顶盖5的底部分别固定有多个限位卡块7，电瓶10放置于每两个限位卡块7所形成的区域内，箱体1的两侧对称开设有放置槽11，放置槽11的内部设置有把手12，把手12与放置槽11之间通过转轴连接，通过设计的放置槽11，在不影响使用的情况下，使把手12在不用时嵌入箱体1的内部，从而便于使用，通过设计的限位卡块7，使多个电瓶10之间形成距离，避免在对该装置进行整体移动时，多个电瓶10之间的碰撞产生损坏，且通过多个限位卡块7之间形成的空隙，使电瓶10放置于箱体1的内部时卡于空隙内部，从而增加电瓶10的放置稳定性。

实施例2

请参阅图1至图4，本实用新型提供一种技术方案：一种新能源储电包，包括箱体1，箱体1的顶部设置有顶盖5，箱体1与顶盖5的一侧交接处一侧固定有合页，箱体1的内部设置有多个电瓶10，箱体1的底部与顶盖5的底部分别固定有多个限位卡块7，电瓶10放置于每两个限位卡块7所形成的区域内，箱体1的两侧对称开设有放置槽11，放置槽11的内部设置有把手12，把手12与放置槽11之间通过转轴连接，通过设计的放置槽11，在不影响使用的情况下，使把手12在不用时嵌入箱体1的内部，从而便于使用，通过设计的限位卡块7，使多个电瓶10之间形成距离，避免在对该装置进行整体移动时，多个电瓶10之间的碰撞产生损坏，且通过多个限位卡块7之间形成的空隙，使电瓶10放置于箱体1的内部时卡于空隙内部，从而增加电瓶10的放置稳定性。

本实施例中，优选的，箱体1的另一侧边缘处固定有限位块2，且限位块2的内部开设有通孔，顶盖5的另一侧边缘处固定有固定块4，固定块4的底端固定有固定板3，固定板3的表面开设有凹槽，且凹槽的内部设置有活动块14，活动块14与凹槽之间连接有连接弹簧13，通过设计的活动块14、固定板3、连接弹簧13、限位块2，使箱体1和顶盖5之间通过卡合限位的方式连接，从而提高使用便捷度。

本实用新型的工作原理及使用流程：通过将顶盖5展开，接着将电瓶10放置于箱体1的内部，再将顶盖5进行闭合，且通过箱体1底端的滚轮6进行移动；当需要将该装置进行整体移动时，通过把手12与放置槽11之间的转轴连接，使箱体1两侧的把手12进行旋转，再通过把手12带动进行整体移动，当需要将电瓶10拿出时，通过将顶盖5展开，接着将卡入箱体1内部的电瓶10取出使用即可，通过设计的放置槽11，在不影响使用的情况下，使把手12在不用时嵌入箱体1的内部，从而便于使用，通过设计的限位卡块7，使多个电瓶10之间形成距离，避免在对该装置进行整体移动时，多个电瓶10之间的碰撞产生损坏，且通过多个限位卡块7之间形成的空隙，使电瓶10放置于箱体1的内部时卡于空隙内部，从而增加电瓶10的放置稳定性；当需要对箱体1和顶盖5之间进行分离时，通过按动活动块14，使活动块14嵌于凹槽的内部，再通过顶盖5与箱体1之间的活动连接，使顶盖5进行翻转，从而使顶盖5带动固定板3与限位块2分离即可，通过设计的活动块14、固定板3、连接弹簧13、限位块2，使箱体1和顶盖5之间通过卡合限位的方式连接，从而提高使用便捷度。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
