技术领域
本实用新型涉及喷嘴阀技术领域,特别涉及一种新型3D打印机喷嘴阀。
背景技术
3D打印是快速成型技术的一种,它是一种以数字模型文件为基础,运用粉末状金属或塑料等可粘合材料,通过逐层打印的方式来构造物体的技术,喷嘴阀是3D打印机的重要部件,现有的喷嘴阀使用后会因涂料干结而堵塞,为此,我们提出一种新型3D打印机喷嘴阀。
实用新型内容
本实用新型的主要目的在于提供一种新型3D打印机喷嘴阀,通过设置冲针和挡板环,人员可以推动拨动块通过连接杆带动挡板环下移,从而带动冲针下移,对喷头出料端进行疏通,防止堵塞,同时弹簧可以推动连接杆带动挡板环和冲针复位,可以有效解决背景技术中的问题。
为实现上述目的,本实用新型采取的技术方案为:
一种新型3D打印机喷嘴阀,包括加热块、喷头和螺纹杆,所述加热块顶部通过螺纹槽连接有阀门且阀门顶端通过螺纹槽连接有螺纹杆,所述加热块一侧通过安装槽安装有电加热棒,所述加热块底部通过螺栓槽连接有喷头且喷头两侧开设有预留槽,所述喷头内部设置有挡板环且挡板环内部焊接有冲针,所述冲针两侧焊接有连接杆,所述加热块外侧胶合有防护层且防护层与加热块之间胶合有隔热层。
进一步地,所述螺纹杆内部开设有过料槽且螺纹杆和喷头相连通。
进一步地,所述连接杆底部通过螺栓固定弹簧且弹簧和连接杆位于预留槽内部,所述连接杆一端焊接有拨动块且拨动块位于喷头外侧。
进一步地,所述加热块顶部两端开设有安装槽。
进一步地,所述隔热层为岩棉纤维材料制成且防护层为聚氨酯橡胶材料制成。
与现有技术相比,本实用新型具有如下有益效果:
1.通过设置冲针和挡板环,人员可以推动拨动块通过连接杆带动挡板环下移,从而带动冲针下移,对喷头出料端进行疏通,防止堵塞,同时弹簧可以推动连接杆带动挡板环和冲针复位。
2.通过设置阀门,人员转动阀门,通过控制其开合角度,控制出料的量,通过设置电加热管,可以在物料进入喷头前对其进行加热。
3.通过设置隔热层和防护层,可以起到隔热的作用,避免人员触碰到加热块出现烫伤的情况。
附图说明

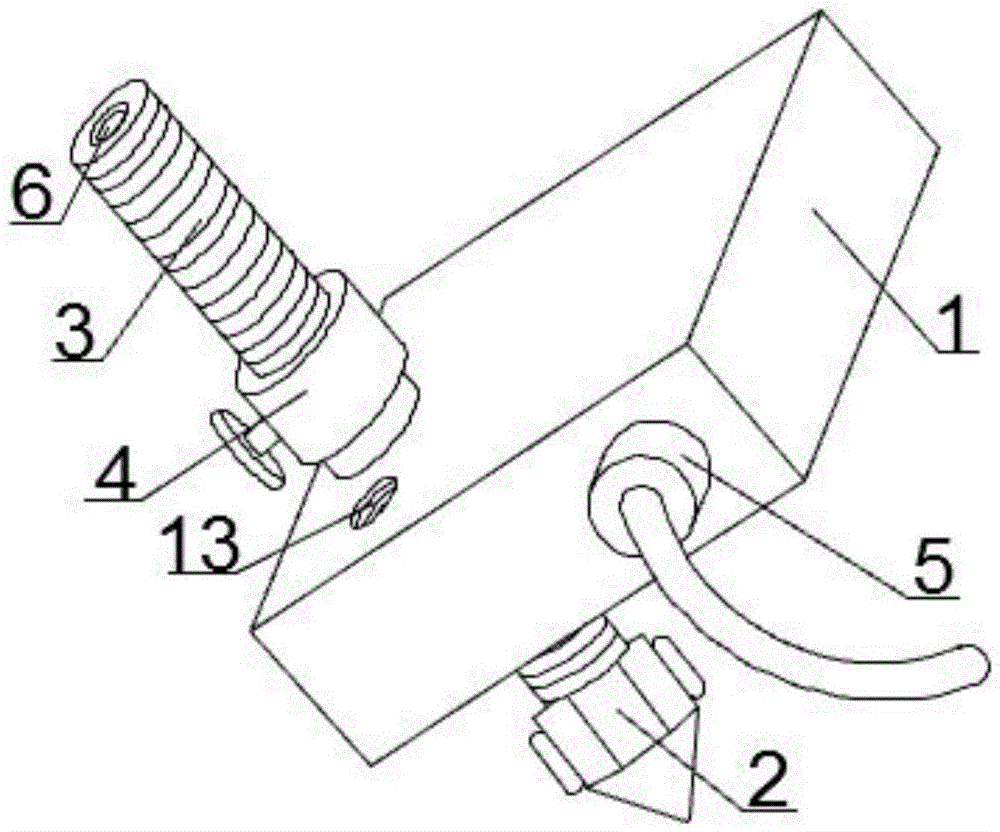

图1为本实用新型一种新型3D打印机喷嘴阀的整体结构示意图。
图2为本实用新型一种新型3D打印机喷嘴阀的喷头内部结构示意图。
图3为本实用新型一种新型3D打印机喷嘴阀的挡板环和冲针结构示意图。
图4为本实用新型一种新型3D打印机喷嘴阀的加热块外部材料剖面图。
图中:1、加热块;2、喷头;3、螺纹杆;4、阀门;5、电加热棒;6、过料槽;7、挡板环;8、冲针;9、预留槽;10、拨动块;11、连接杆;12、弹簧;13、安装槽;14、隔热层;15、防护层。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解,下面结合具体实施方式,进一步阐述本实用新型。
如图1-4所示,一种新型3D打印机喷嘴阀,包括加热块1、喷头2和螺纹杆3,所述加热块1顶部通过螺纹槽连接有阀门4且阀门4顶端通过螺纹槽连接有螺纹杆3,所述加热块1一侧通过安装槽安装有电加热棒5,所述加热块1底部通过螺栓槽连接有喷头2且喷头2两侧开设有预留槽9,所述喷头2内部设置有挡板环7且挡板环7内部焊接有冲针8,所述冲针8两侧焊接有连接杆11,所述加热块1外侧胶合有防护层15且防护层15与加热块1之间胶合有隔热层14。
其中,所述螺纹杆3内部开设有过料槽6且螺纹杆3和喷头2相连通。
本实施例中如图1所示,螺纹杆3方便与3D打印机出料端连接,物料经过料槽6从喷头2挤出。
其中,所述连接杆11底部通过螺栓固定弹簧12且弹簧12和连接杆11位于预留槽9内部,所述连接杆11一端焊接有拨动块10且拨动块10位于喷头2外侧。
本实施例中如图2所示,人员推动拨动块10通过连接杆11带动挡板环7移动,弹簧12可以推动连接杆11电动挡板环7复位。
其中,所述加热块1顶部两端开设有安装槽13。
本实施例中如图1所示,安装槽13方便人员使用螺栓将本产品固定于3D打印机上。
其中,所述隔热层14为岩棉纤维材料制成且防护层15为聚氨酯橡胶材料制成。
本实施例中如图1所示,隔热层14和防护层15均具有导热系数低的特点,可以有效阻隔加热块1的热量。
需要说明的是,本实用新型为一种新型3D打印机喷嘴阀,工作时,人员将螺纹杆3顶端安装3D打印机的出料端,并使用螺栓通过安装槽13将加热块1安装在3D打印机上,使用连接线将电加热棒5与外部控制设备连接,3D打印机出料时,物料经过料槽6由喷头2喷流出,人员转动阀门4,通过控制其开合角度,控制出料的量,人员通过外部设备控制电加热管5加热,可以在物料进入喷头2前对其进行加热,人员可以推动拨动块10通过连接杆11带动挡板环7下移,从而带动冲针8下移,对喷头2出料端进行疏通,防止堵塞,同时弹簧12可以推动连接杆11带动挡板环7和冲针8复位,挡板环7高于预留槽9,可以移动过程中能始终将预留槽9挡住,确保物料不会漏出,隔热层14和防护层15均具有导热系数低的特点,可以有效阻隔加热块1的热量。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是说明本实用新型的原理,在不脱离本实用新型精神和范围的前提下,本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
