技术领域

本实用新型属于保险箱技术领域，尤其涉及一种双夹层抗震保险箱。

背景技术

保险箱是一种特殊的容器。经常用于保管贵重物品或者企业贵重资料和装置，有些物品或装置对保存环境的稳定性要求很高。一些设备或物品遭遇到较强的震动和摇晃，很容易出现故障甚至损坏。作为用来存放精密装置或物品的保险箱，需要采取一定的抗震措施来保护保险箱内的物品。

在日常生活中，保险箱的应用使得很多消费者对于贵重物品的存放实现了高安全性的要求，但是伴随着保险箱的广泛使用，人们逐渐发现保险箱的防震性能不能满足人们对于贵重易碎物品的放置安全性，因此，人们需要一种抗震保险箱来解决现有防震保险箱存在的结构不便调整，适应性差，抗震效果不理想，安全防护性不高的问题。

因此，发明一种双夹层抗震保险箱显得非常必要。

实用新型内容

为了解决上述技术问题，本实用新型提供一种双夹层抗震保险箱，以解决现有防震保险箱存在的结构不便调整，适应性差，抗震效果不理想，安全防护性不高的问题。一种双夹层抗震保险箱，包括箱壁，玻璃棉减震层，挡板，减震底座，可拆卸钢板，固定孔，卡槽，橡胶减震层，柜门，横轴和防护罩，所述的箱壁有中空夹层，通过螺栓固定在减震底座上；所述的玻璃棉减震层镶嵌在箱壁中空夹层内；所述的挡板通过螺钉安装在箱壁的前端面；所述的可拆卸钢板通过卡槽固定在箱壁的四周；所述的固定孔分布在可拆卸钢板的四角和四条边的中点处；所述的橡胶减震层固定在箱壁和可拆卸钢板之间；所述的柜门通过转轴固定在箱壁上；所述的横轴镶嵌在柜门内；所述的防护罩安装在整个保险箱外表面；所述的减震底座包括阻尼弹簧，升降板，螺杆，导轨和转柄，所述的阻尼弹簧安装在减震底座预留的盲孔内；所述的升降板安装在阻尼弹簧的下方；所述的螺杆固定在升降板下表面；所述的导轨固定在盲孔内壁上；所述的转柄与螺杆垂直，并与螺杆表面的螺纹啮合。

所述的箱壁为双层结构，有内胆和外壁两层，双层结构在箱壁安装柜门所对的平面连接在一起，形成中空夹层形式的箱壁；所述的箱壁底部留有安装减震底座的螺栓孔，侧壁四周底部留有安装可拆卸钢板的固定孔。

所述的玻璃棉减震层位于箱壁的中空夹层内；玻璃棉减震层被加工成蜂巢状结构，上下两面胶接与内胆和外壁表面上。

所述的可拆卸钢板采用低碳合金钢，其厚度范围为0.4厘米至1厘米；所述的可拆卸钢板四周有厚度范围0.5厘米至1厘米的支撑板；所述的可拆卸钢板内表面的每条边上都固定有卡槽，四角和每条边的中点有固定孔。

所述的转柄一端为圆柱状金属杆，金属杆顶部为锥齿轮，可与螺杆表面的螺纹啮合；所述的转柄另一端为接触面积很大的扁平拨片。

所述的防护罩采用不锈钢材料，安装在整个保险箱外部，防护罩内表面安装有卡扣，可扣在箱壁上，只能从保险箱内部才能将卡扣松开取下防护罩。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型玻璃棉减震层的设置，有利于通过蜂窝状结构吸收产生的振动，玻璃棉减震层双面充分接触箱壁，具有良好的振动传递性，可以使振动得到有效的吸收，玻璃棉本身具有减震隔热效果，保证了用户对于所保存物品的稳定环境的要求。

2.本实用新型的可拆卸钢板的设置，便于根据实际情况选择是否加装第二层抗震结构，有利于缩小保险箱尺寸，且橡胶减震层存在一定的使用年限，当使用年限到达时便于橡胶减震层的更换，有利于保证保险箱始终保持良好的抗震性。。

3.本实用新型的防护罩的设置，有利于提高保险箱整体的安全性，且外观更加美观，保障使用安全。

附图说明

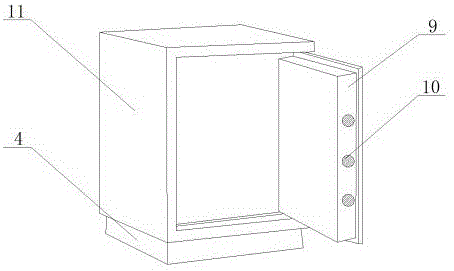

图1是本实用新型的结构示意图。

图2是本实用新型的箱壁结构示意图。

图3是本实用新型的减震底座结构示意图。

图中：

1-箱壁，2-玻璃棉减震层，3-挡板，4-减震底座，41-阻尼弹簧，42-升降板，43-螺杆，44-导轨，45-转柄，5-可拆卸钢板，6-固定孔，7-卡槽，8-橡胶减震层，9-柜门，10-横轴，11-防护罩。

具体实施方式

以下结合附图对本实用新型做进一步描述：

实施例：

如附图1至附图3所示

本实用新型提供一种双夹层抗震保险箱，包括箱壁1，玻璃棉减震层2，挡板3，减震底座4，可拆卸钢板5，固定孔6，卡槽7，橡胶减震层8，柜门9，横轴10和防护罩11，所述的箱壁1有中空夹层，通过螺栓固定在减震底座4上；所述的玻璃棉减震层2镶嵌在箱壁1中空夹层内；所述的挡板3通过螺钉安装在箱壁1的前端面；所述的可拆卸钢板5通过卡槽7固定在箱壁1的四周；所述的固定孔6分布在可拆卸钢板5的四角和四条边的中点处；所述的橡胶减震层8固定在箱壁1和可拆卸钢板5之间；所述的柜门9通过转轴固定在箱壁1上；所述的横轴10镶嵌在柜门9内；所述的防护罩11安装在整个保险箱外表面；所述的减震底座4包括阻尼弹簧41，升降板42，螺杆43，导轨44和转柄45，所述的阻尼弹簧41安装在减震底座4预留的盲孔内；所述的升降板42安装在阻尼弹簧41的下方；所述的螺杆43固定在升降板42下表面；所述的导轨44固定在盲孔内壁上；所述的转柄45与螺杆43垂直，并与螺杆43表面的螺纹啮合。

所述的箱壁1为双层结构，有内胆和外壁两层，双层结构在箱壁1安装柜门9所对的平面连接在一起，形成中空夹层形式的箱壁1；所述的箱壁1底部留有安装减震底座4的螺栓孔，侧壁四周底部留有安装可拆卸钢板5的固定孔6，有利于通过四壁的减震层吸收振动强度，减震底座有利于提高保险箱的抗震性。

所述的玻璃棉减震层2位于箱壁1的中空夹层内；玻璃棉减震层2被加工成蜂巢状结构，上下两面胶接与内胆和外壁表面上，有利于保证玻璃棉减震层2充分与内胆和外壁接触，使振动被传递到玻璃棉减震层2并吸收，同时有利于加固箱壁的结构强度，蜂巢孔格可以阻止内胆与外壁的局部弯曲。

所述的可拆卸钢板5采用低碳合金钢，其厚度范围为0.4厘米至1厘米；所述的可拆卸钢板5四周有厚度范围0.5厘米至1厘米的支撑板；所述的可拆卸钢板5内表面的每条边上都固定有卡槽7，四角和每条边的中点有固定孔6，有利于给橡胶减震层8提供安装空间，同时便于安装与固定。

所述的转柄45一端为圆柱状金属杆，金属杆顶部为锥齿轮，可与螺杆43表面的螺纹啮合；所述的转柄45另一端为接触面积很大的扁平拨片，有利于对阻尼弹簧41的长度进行调整，进而控制减震效果的强弱，扁平拨片便于使用者旋转转柄45。

所述的防护罩11采用不锈钢材料，安装在整个保险箱外部，防护罩内表面安装有卡扣，可扣在箱壁1上，只能从保险箱内部才能将卡扣松开取下防护罩，有利于将固定孔6封闭起来，提高整体安全性，且更加美观整洁。

工作原理

本实用新型中，减震底座4会从整体范围内减少保险箱上下范围内震动的幅度，玻璃棉减震层2的蜂窝状结构可以更好地吸收其他方向上的震动，还可以根据客户需要安装可拆卸钢板5，并在可拆卸钢板5与箱壁1之间加装橡胶减震层8，使保险箱的抗震性进一步的提高，当橡胶减震层8使用到一定年限发生老化时，应及时得更换橡胶减震层8以保持良好的抗震性能，其中挡板3安装在箱壁1的前端，用以阻挡玻璃棉减震层2，组装好的箱壁1整体安装在减震底座4上，固定螺栓安装在保险箱内部，以增强保险箱的安全性，防护罩11将保险箱除柜门9的平面都包裹起来，提高安全性与美观性，柜门9通过转轴关闭，并将横轴10滑出，实现对所保存物体的抗震安全保存。

利用本实用新型所述的技术方案，或本领域的技术人员在本实用新型技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本实用新型的保护范围。
